Энциклопедия современной военной авиации 1945 – 2002 ч. 1 Самолеты

длина 2923

высота 8 93

Двигатель: ТРД General Electric/Lshilawajima

T 64-IHI-10e, лс 2 по 3060

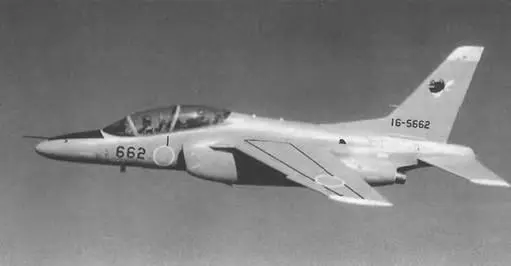

В сентябре 1981 г. компания «Кавасаки» представила на конкурс реактивных учебно-тренировочных самолетов свой проект под обозначением Ка-851, который стал победителем.

Первый опытный самолет, обозначенный как ХТ-4, поднялся в воздух 29 июля 1985 г., а первый серийный самолет был поставлен для ВВС японских сил самообороны под обозначением Т-4 в сентябре 1988 г. Был заказан 91 самолет Т-4.

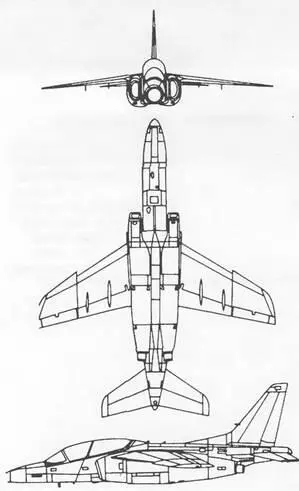

Самолет выполнен по нормальной схеме со среднерасположенным крылом и цельноповоротным горизонтальным оперением. В конструкции используются главным образом алюминиевые сплавы. Впервые на японских самолетах использованы композиционные материалы.

Крыло трапецивидной формы в плане со сверхкритическим профилем и небольшим отрицательным углом поперечного V. У передней кромки крыла есть уступ на внешней части консоли и небольшие наплывы в корневой части, которые позволяют улучшить маневренность и повысить устойчивость на малых скоростях. С этой же целью используется киль большой площади с форкилем.

Самолет имеет герметичную кабину с тандемным расположением инструктора и обучаемого на катапультируемых креслах, причем заднее кресло инструктора выше переднего на 270 мм. Общий фонарь кабины откидывается вправо.

Силовая установка состоит из двух турбовентиляторных двигателей Исикавадзима-Харима Индастриз F3-30. Запас топлива 2270 л, которое находится в трех мягких баках внутри фюзеляжа.

Шасси трехопорное с гидравлическим приводом. На каждой стойке по одному колесу с пневматиком низкого давления. Управляемая передняя стойка шасси убирается вперед. Основные стойки шасси усилены и способны выдержать грубые посадки.

На самолете применена электродистанционная система управления рулями высоты и направления, а система управления элеронами обычная механическая, с тросовой проводкой и гидроусилителями.

Радиоэлектронное оборудование включает пространственно-курсовой блок с лазерным гироскопом, авиационный радиокомпас, вычислитель воздушных данных, УКВ-радиостанцию и радионавигационную систему TACAN.

Т-4 имеет 4 узла подвески для топливных баков, пулеметных контейнеров и другого вооружения, необходимого для выполнения учебных задач. В конструкции заложены возможности быстрой модификации в легкий ударный самолет. В этом варианте он способен нести на пяти узлах подвески до 2000 кг боевой нагрузки Самолет может быть дооборудован для применения УР класса «воздух-воздух» AIM-9L «Сайдуиндер».

Экипаж, чел. 2

Скорость максимальная на высоте около

10 км, км/ч 1038

Практический потолок, м 12240

Дальность, км:

перегоночная/с подвесными баками 1297/1670

Масса, кг:

максимальная взлетная 5500

пустого самолета 3700

Габариты самолета, м

размах крыла 9 9

длина 13 0

высота 4 6

Двигатель ТРД ishikawajima-harima industries)

F3-30, кгс 2 по 1660

Предназначен для непосредственной авиационной поддержки сухопутных войск и нанесения ударов по наземным целям.

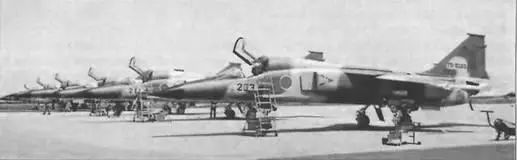

В 1972 г. на базе сверхзвукового учебно-тренировочного самолета Т-2 компания «Мицубиси» приступила к созданию нового истребителя непосредственной поддержки войск. Для этого два серийных Т-2 были переделаны в опытные самолеты, получившие обозначение FS-T2-Kai. Планер нового истребителя отличался в основном наличием за кабиной отсека для усовершенствованного радиоэлектронного и специального оборудования

Опытный самолет совершил первый полет 7 июня 1975 г. После года летных испытаний было начато серийное производство этих машин под обозначением F-1. Первый серийныи аппарат поднялся в воздух 16 июня 1977 г. Поставки 77 заказанных серийных самолетов начались в сентябре 1977 г. и завершились в марте 1987 г.

Максимальный взлетный вес истребителя составлял 13700 кг. Более сложная система вооружения позволяла F-1 использовать многоствольную пушку «Вулкан» и нести разнообразное ракетно-бомбовое вооружение на внешних подвесках, например ракеты «воздух-земля» ASM-1, ракеты «воздух-воздух» AIM-9 «Сайдуиндер» или дополнительные топливные баки.
