Для замены самолетов J-35 «Дракен» по выполнению задач ПВО создан одноместный всепогодный перехватчик JA 37 с возможностью выполнения задач штурмовика. Разработка началась в 1972 г., первый полет состоялся 4 июня 1974 г., а с 1977 по июнь 1990 г. поставлено 149 самолетов.

На JA 37 установлен ТРДДФ, разработанный на основе американского гражданского двигателя Пратт- Уитни ГГ80-22. Топливо размещается в шести баках: двух крьльевых и четырех фюзеляжных. На центральном подфюзеляжном пилоне возможна установка подвесного бака.

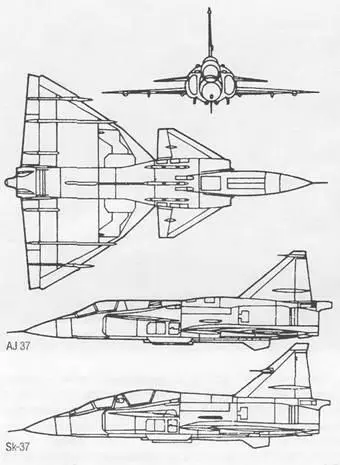

Система управления полетом бустерная необратимая поперечное и продольное управление осуществляется элеронами, путевое управление – рулем направления На предыдущих вариантах AJ, SF, SH и Sk имеется аналоговая автоматическая система управления, а на JA 37 – первая за рубежом на серийном военном самолете цифровая система Ханнуэлл/Сааб- Скания SA07, повышающая устойчивость и управляемость самолета при ручном управлении.

На JA 37 применена импульсно-доплеровская РЛС Эриксон PS-46/A (UAP-1013), работающая в диапазоне частот 1/J и обладающая высокой помехоустойчивостью. РЛС работает в режимах поиска, захвата, сопровождения (в том числе при сканировании) и подсвета целей, измерения дальности до наземных объектов. Кроме того, установлена центральная цифровая ЭВМ Сингер-Кирфот SKC-2037, ИНС Сингер-Кирфот KT-70L, автоматическая система регулирования скорости полета, авиагоризонт и радиооборудование, радиовысотомер, система SATT предупреждения о радиолокационном облучении, тактическая система TILS инструментальной посадки, цифровой вычислитель параметров Гаррот Эрисерч LD-5. В кабине размещены 2 индикатора на ЭЛТ (тактической остановки для навигации и радиолокационный для всепогодного перехвата) и ИЛС, имеются индикаторы параметров систем и состояния вооружения. Общая масса 50 блоков БРЭО составляет примерно 600 кг.

В процессе модернизации самолет оснастили системой межсамолетной связи, обеспечивающей обмен радиолокационной информацией между несколькими самолетами JAS 39 (наподобие системы, используемой на МиГ-31), и усовершенствованной РЛС для автоматизации атаки воздушных целей с применением пушки.

Перехватчик JA 37 вооружен пушкой Эрликон КСА (калибр 30 мм, скорострельность 1350 выстр./мин, боекомплект 150 снарядов). На семи узлах (три подфю- зеляжные и четыре подкрыльевые) возможна подвеска двух УР класса «воздух-воздух» Rb71 («Скай Флеш») с полуактивной радиолокационной ГСН и двух-четырех УР ближнего воздушного боя Rb24/Rb74 (AIM-9 «Сайдуиндер») с ИК ГСН. Для действий по наземным целям могут быть установлены 4 контейнера с 24 НАР ( калибр 135 мм).

Дальнейшая модернизация самолетов AJ, SF и SH привела их к стандарту AJS 37, который включает в себя установку новых цифровых баз данных, позволяющих многоцелевое использование самолетов, радиолокационной системы, работающей в режиме отслеживания рельефа местности, совместимость с некоторыми типами вооружений, созданных для самолетов J AS 39 «Грипен». Самолет, доработанный по варианту AJS 37, при выполнении задач ПВО несет до шести УР класса «воздух-воздух»: Rb24/2J, Rb71 и Rb74. Ударные и разведывательные самолеты AJS 37 вооружаются ПКР Rb15P и ракетами класса «воздух-земля» Rb75, НАР ? а также УР Rb74 для самообороны.

Предназначен для борьбы с воздушными целями, ведения разведки, а также для нанесения ударов по наземным целям.

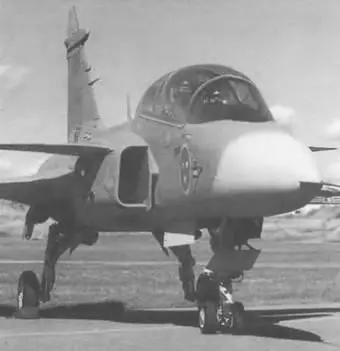

При проектировании последователя самолета «Вигген» была поставлена задача создать самолет с основной функцией – истребитель-перехватчик, а второстепенная – возможность атаковать наземные цели при условии, чтобы новый самолет был бы дороже Сааб-37 только на 60-65% и вдвое легче его.

Компании «Сааб», «Вольво Флюгмотор», «Эриксон» и FFV организовали промышленную группу JAS для разработки нового многоцелевого самолета. В 1982 г. были подписаны контракты на создание пяти опытных самолетов JAS 39. В июне 1984 г парламент Швеции утвердил проект JAS (истребитель, штурмовик, разведчик) по созданию боевого самолета третьего поколения «Грипен».
