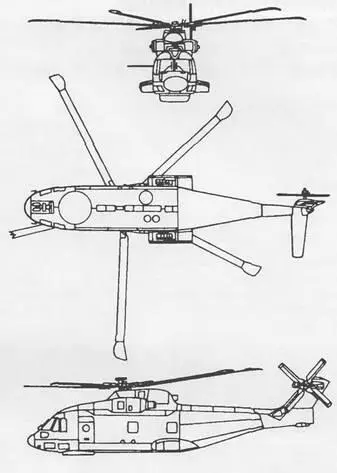

Оперение состоит из стабилизатора и киля, служащего пилоном рулевого винта. Стабилизатор прямой, трапециевидной формы в плане. Имеется небольшой киль под концевой частью хвостовой балки. Несущий винт пятилопастныи. В палубном варианте есть полностью автоматическая система складывания лопастей. Рулевой винт четырехлопастный. Предусмотрено применение электрической противообледе- нительной системы лопастей (для палубного варианта является стандартной) несущего и рулевого винтов, а также носка стабилизатора.

Силовая установка состоит из трех ГТД, установленных в верхней части фюзеляжа: два по обеим сторонам пилона и один за пилоном несущего винта. Вертолет может совершать взлет и полет на крейсерском режиме при двух работающих двигателях. Управление их работой обеспечивается электронной и резервной механической системами. Двигатели защищены противопожарными перегородками.

Боковые воздухозаборники, выполненные с применением кевлара, снабжены электрическими проти- вообледенительными устройствами. Вспомогательная силовая установка используется для запуска основных двигателей и привода редуктора вспомогательных агрегатов (электросистемы и гидросистемы). Топливная система включает 4 топливных бака, емкостью 1060 л каждый, размещенных под полом грузовой кабины. Предусмотрена автоматическая система регулирования расхода топлива. Рассматривается возможность применения системы заправки топливом в полете.

Электронное оборудование включает дублированную ЭВМ, которая осуществляет контроль за пилотированием, управлением и отображением данных, выполняет вычисление летных характеристик и следит за состоянием и функционированием систем военной связи, а также навигационными системами, автоматический указатель направления полета и плановый навигационный индикатор.

Вооружение и специальное оборудование в противолодочном варианте включает четыре самонаводящиеся торпеды Маркони «Стинг Рей» или другие виды вооружения, а также противолодочную систему AQS-903, радиолокатор кругового обзора в носовом обтекателе («Блю Кестрел» на английском вертолете), погружаемый гидролокатор, два автомата сбрасывания радиогидроакустических буев, процессор акустических сигналов, систему радиоэлектронной разведки, маркерные маяки и спасательную лебедку. Вариант для противокорабельной разведки и слежения во взаимодействии с фрегатом будет оснащен оборудованием для тактической разведки и загори- зонтного обнаружения целей, обнаружения и передачи на фрегат координат корабля противника и данных для наведения ракет фрегата При выполнении заданий по патрулированию определенной ограниченной зоны или слежению за надводными объектами вертолет оснащается соответствующими радиолокационными средствами. Многоцелевой вертолет при доставке снаряжения может быть снабжен грузовым тросом, рассчитанным на усилие 5445 кг, и различным вооружением.

Экипаж, чел. 3

Скорость, км/ч:

максимальная 310

крейсерская 259

Динамический потолок, м 4575

Перегоночная дальность, км 1260

Масса, кг:

максимальная взлетная 13530

пустого вертолета 9275

Максимальная полезная нагрузка, кг 3100

Габариты вертолета, м:

диаметр несущего винта 18,59

длина 19,51

высота 6,65

Двигатель:

ТВД Rolls-Royce Turbomeca RTM 322, л.с. 3 no 2312

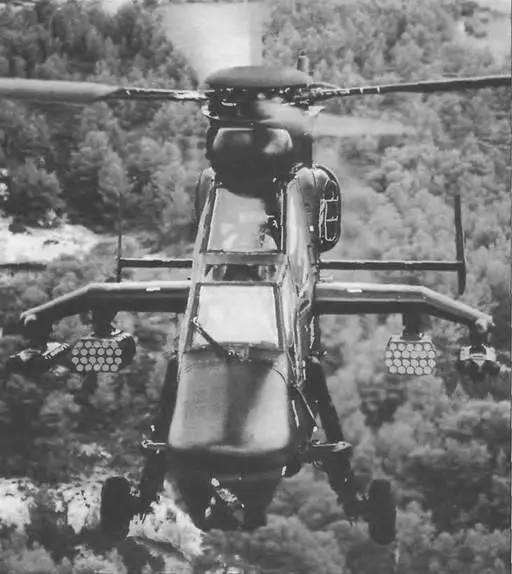

Вертолет «Тигр» предназначен для ведения разведки и борьбы с бронированной техникой и вертолетами противника.

В 1987 г. Франция и Германия приступили к разработке вертолета в двух вариантах – противотанкового и огневой поддержки. Аббревиатуры РАН и НАС означают противотанковый вертолет на немецком и французском языках соответственно, НАР – вертолет огневой поддержки. Первый полет опытного вертолета, получившего название «Тигр» состоялся 27 апреля 1991 г.

Вертолет разработан по традиционной схеме с одним несущим винтом полужесткого типа. При его создании применялись самые новейшие технические достижения: композиционные материалы (кевлар, эластомерные подшипники и стекловолокна, армированные углеволокном пластики), нашлемный прицел, цифровые радиоэлектронные системы, нашлемные индикаторы для летчиков и др. Наличие прочных конструкций шасси, силового набора и бронирование кресел позволяют экипажу в аварийных ситуациях выдерживать посадку со скоростью до 11,5 м/с
