Система управления четырехканальная, электродистанционная, с боковыми рукоятками управления.

Электронное оборудование включает несколько БЦВМ, систему диагностики и контроля бортового оборудования, навигационную систему, автопилот. В состав БРЭО морского варианта дополнительно входит поисковая РЛС кругового обзора, опускаемая гидроакустическая станция, сбрасываемые гидроакустические буи, детектор магнитных аномалий, системы постановки радио- и ИК-помех; БРЭО транспортного варианта включает метеорадиолокационную станцию.

Транспортный вариант может нести ударное вооружение (НАР, подвесные контейнеры с пушками или пулеметами), морской вариант – самонаводящиеся противолодочные торпеды, глубинные бомбы, УР класса «воздух-воздух» общей массой до 700 кг.

Экипаж, чел. 2

Скорость, км/ч:

максимальная 290

крейсерская 260

Потолок, м

статический 3000

динамический 4250

Дальность перегоночная, км 1204

Масса, кг:

максимальная взлетная 9100

пустого вертолета 5400

Максимальная полезная нагрузка кг 2000

Габариты вертолета, м:

диаметр несущего винта 16,3

длина с вращающимися лопастями 19,6

высота 5,44

Двигатель: ГТД RTM 322-01/9, л.с. 2 по 1680

Предназначен для огневой поддержки сухопутных войск, организации связи и помех в широком диапазоне погодных и климатических условий. Изготавливается по лицензии в многоцелевом и санитарном вариантах.

Конструирование пяти опытных вертолетов «Сокол» на базе Ми-2 «Каниа» началось в 1978 г. Разработан как промежуточный вариант между вертолетами Ми-2 и Ми-8. Первый полет совершен 16 ноября 1979 г.; второй – 6 мая 1982 г., а серийное производство началось в 1985 г. Первая партия из 50 машин была построена к середине 1991 г ; поставлялись ВВС Польши (3 машины), Бирме (12) и «Аэрофлоту» (20)

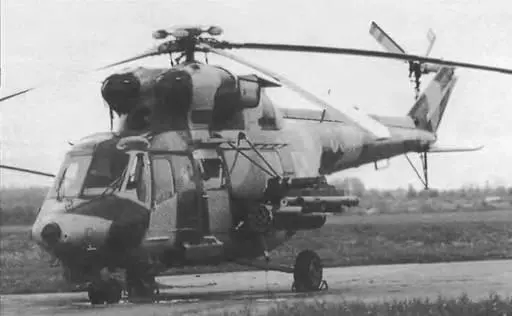

W-3A «Сокол» – серийный боевой вертолет.

W-3B «Гусар» – усовершенствованный боевой вертолет. Имеет оборудование, разработанное совместно с фирмой «Кентрон» (ЮАР).

W-3R «Анаконда» – береговой поисково-спасательный вариант; полуамфибия с водонепроницаемой кабиной. Вертолет снабжен электролебедкой для подъема людей или грузов массой до 270 кг на высоту до 50 м, надувными баллонетами для аварийной посадки на воду, надувным плотом для шести пострадавших, метеорадиолокатором системы спутниковой связи GPS и системой HOMER для поиска и спасения потерпевших кораблекрушение. Несколько вертолетов в 1991 г. заменили Ми-14 «Туман» в ВМС Польши.

W-3 «Сокол-Лонг» – предполагаемый удлиненный вариант десантно- транспортного вертолета с более мощными двигателями на 14 человек. Находится в разработке.

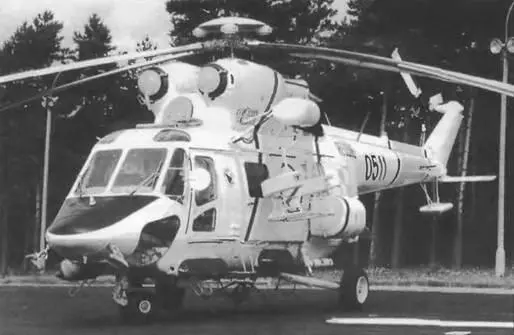

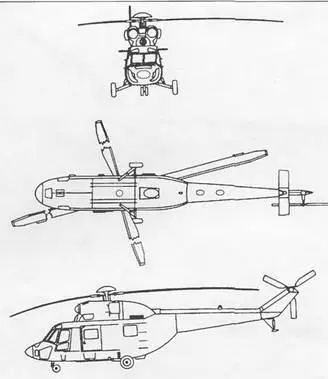

Вертолет «Сокол» выполнен по одновинтовой схеме, с рулевым винтом, двумя ГТД и трехопорным неубирающимся шасси. Фюзеляж и хвостовая балка полумонококовой конструкции. Хвостовая балка круглого сечения переходит в концевую балку, выполненную в виде киля, под которой установлен фиксированный стабилизатор прямоугольной формы в плане. В двухместной кабине экипажа летчик размещается слева, второй летчик или курсант – справа, двери кабины – на шарнирах. В грузопассажирской кабине со сдвижными дверями, смещаемыми вперед и назад, может быть размещено до 12 пассажиров. В санитарном варианте вертолет способен вместить четверо носилок с набором необходимого медицинского оборудования, в спасательном – до 8 человек, включая двоих пострадавших на носилках, в полицейском – до 10 человек на сиденьях, а в грузовом варианте кресла удаляются для размещения груза массой до 2100 кг. За кабиной расположен отсек для багажа массой 150 кг. Вдоль каждого борта имеются по 2 больших прямоугольных окна (из них 2 в дверях). Кабина может оснащаться системой кондиционирования.

Несущий винт четырехлопастный. Лопасти прямоугольной формы в плане, с сужающимися комлевыми частями и законцовками, изготовлены из стеклопластика и имеют электрическую противообледенитель- ную систему. Рулевой винт трехлопастный, с лопастями прямоугольной формы, изготовленными из стеклопластика и снабженными электрической противо- обледенительной системой.

Силовая установка состоит из двух турбовальных газотурбинных двигателей со свободной турбиной. Чрезвычайная мощность, развиваемая в течение 2,5 мин, обеспечивает продолжение полета в случае выхода из строя одного двигателя. Двигатели установлены сверху фюзеляжа и имеют отдельные обтекатели. Топливная система, состоящая из четырех топливных баков общей емкостью 1750 л, расположенных под полом кабины, обеспечивает независимое питание каждого двигателя. Для перегоночных полетов в кабине размещается дополнительный топливный бак емкостью 1100 л.
