Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

ВК-117В-1 – прошел сертификацию в 1987 г.; оснащен более мощными двигателями LTS 101-750В-1, что позволило увеличить полезную нагрузку на 140 кг и улучшить летные характеристики.

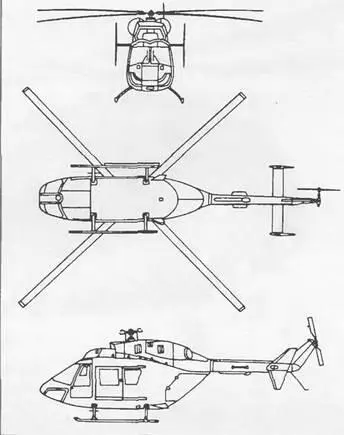

ВК-117М – военный вариант модели А-1, разработанный МВВ в 1985 г., начал полеты с 1988 г.; оснащался более высокими посадочными лыжами, подфюзеляжной турелью Лукас с автоматическим пулеметом Браунинг калибра 12,7 мм с боезапасом в 450 патронов, которая управлялась нашлемным прицелом. На внешней подвеске мог нести до восьми ПТУР «Хот» II или «Тоу», ракеты « воздух-воздух », кассеты с НУРС или пушки; дополнительно оснащался пулеметами калибра 12,7 мм в дверных проемах или мог перевозить до 11 солдат. На вертолете установлен четырехлопастный несущий винт с лопастями из пластика, усиленного стекловолокном. Винт вынесен на высоту 2,74 м от земли, что обеспечивает безопасность при подходе к вертолету Для устранения воздействия струи от несущего винта на взлетную площадку лопасти винта могут устанавливаться в положение нулевого шага Двухлопастный рулевой винт вынесен на высоту 1,83 м от земли. Большие концевые шайбы на концах стабилизатора повышают путевую устойчивость на больших скоростях полета. Для увеличения дальности полета до 925 км на вертолете размещаются 2 дополнительных топливных бака емкостью 200 л каждый.

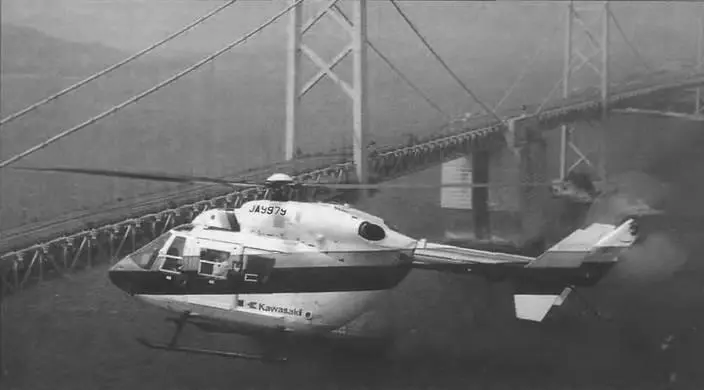

Вертолет эксплуатируется в США, Австралии, Японии и ряде стран Европы. В вооруженных силах при

меняется в транспортных целях, в США часть вертолетов используется как «летающая операционная». В варианте «скорой помощи» в салоне размещаются 2 больных на носилках и 2 врача.

Экипаж, чел. 1-2

Скорость, км/ч:

максимальная 278

крейсерская 248

Статический потолок, м 3170

Дальность перегоночная, км 504

Масса, кг:

максимальная взлетная 2850

пустого вертолета 1650

Габариты вертолета, м:

диаметр несущего винта 11,0

длина фюзеляжа 9,91

длина с вращающимися лопастями 13,0

высота 3,83

Двигатель:

ТВД Avco Lycoming LTS 101-650В-1 .л.с. 2 по 550

Предназначен для транспортировки наземных войск, их снабжения в любых метеоусловиях, огневой поддержки наземных войск в радиусе 250 км, ведения разведки, использования в качестве командного поста, поисково-спасательных операций, электронного противодействия и установки мин, а также для борьбы с подводными лодками и надводными целями в сложных погодных условиях, отражения атак вертолетов противника, снабжения войск и транспортных операций.

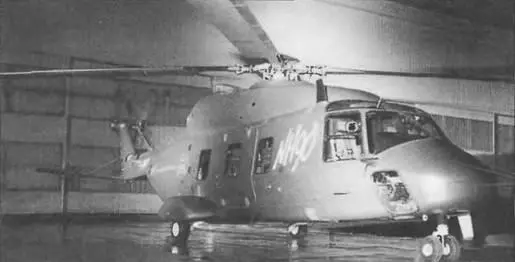

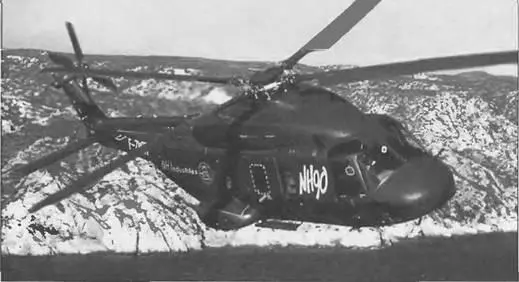

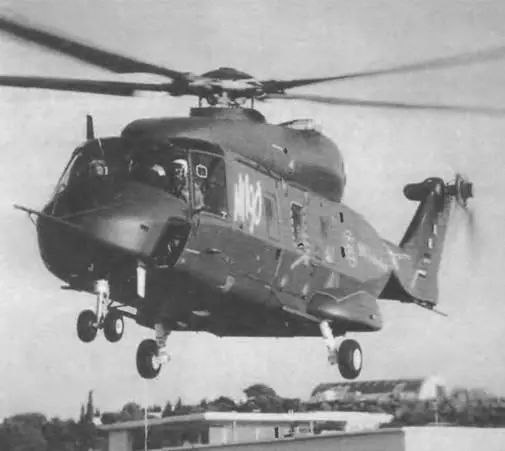

Разработка вертолета началась в 1984 г. консорциумом «Еврокоптер» (Франция, Германия, Италия, Нидерланды), а 18 декабря 1995 г. опытный образец совершил первый полет. Поставки первых серийных вертолетов запланированы после 2000 г.

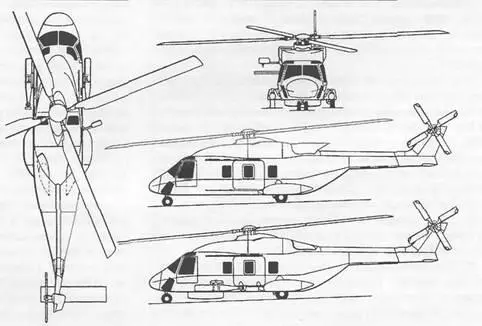

Разработаны две модификации: тактический транспортный вертолет ТТН, оборудованый опускаемой рампой в задней части фюзеляжа, и вертолет корабельного базирования NFH.

Вертолет одновинтовой схемы, с двумя газотурбинными двигателями и трехопорным шасси. Фюзеляж выполнен целиком из композитных материалов; для уменьшения эффективной поверхности рассеивания при облучении РЛС боковые поверхности фюзеляжа сделаны в виде плоских

граней, как на БМП; наиболее важные узлы и агрегаты надежно защищены. В передней части фюзеляжа размещается кабина экипажа со сдвижной частью фонаря, дверьми с обеих сторон, остеклением и носовым обтекателем. По бокам фюзеляжа расположены две сдвижные двери. В варианте ТТН имеется задняя дверь, одна секция которой открывается вверх, а другая – вниз, образуя погрузочную рампу, спроектированную в расчете на погрузку перспективной боевой машины пехоты VGA массой 2 т для армии Франции. Может перевозить до 14 десантников

Несущий винт четырехлопастный, с бесшарнирным креплением лопастей (прямоугольной формы в плане), изготовленых из композитных материалов. На морском варианте вертолета лопасти автоматически складываются. Рулевой винт четырехлопаст- ный, бесшарнирный; лопасти также сделаны из композитных материалов.

Силовая установка состоит из двух ТВД с цифровой системой управления. Топливная система включает протектированные топливные баки в нижней части фюзеляжа, самозатягивающиеся при попадании пуль калибра 12,7 мм.
