Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

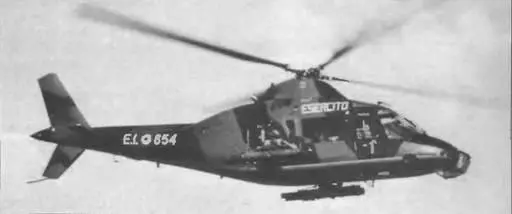

Военные модели А 109А Мк.II включали в себя легкий атакующий вертолет, вооруженный противотанковыми ракетами класса «Тоу» или НУР «Сами», вертолет-разведчик, вертолет для поддержки войск, вертолет для ведения радиоэлектронной войны, полицейский вертолет и военно-морской вариант вертолета.

А109ВО – разведывательный вариант для армии Бельгии.

А109В А – противотанковый вариант для армии Бельгии.

А109ЕОА – легкий разведывательный и боевой вертолет, предназначенный для наведения и управления, радиоперехвата и РЭБ, а также используемый на флоте в качестве легкого противолодочного вертолета и для полицейской службы.

А109К – вертолет с более мощными двигателями; имеет лучшие высотные характеристики и приспособлен для эксплуатации в условиях жаркого климата.

А109КМ – военный вариант вертолета А109К, может использоваться как противотанковый, разведывательный, для управления и связи.

A109KN – палубный вариант вертолета для загоризонтного целеуказания и борьбы с кораблями.

А109К2 – поисково-спасательный вариант для ВС Швейцарии, снабженный спасательной лебедкой грузоподъемностью 200 кг

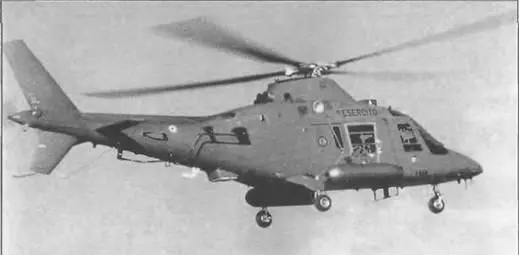

Модели А109ЕОА и А109К отличаются неубирающимся шасси и удлиненной носовой частью. Модель А109К оснащена двумя турбовальными двигателями Турбомека Ариэль IK с мощностью на валу 538 кВт/722 л.с. Первый полет состоялся в апреле 1983 г.

А109МАХ – санитарный вертолет скорой медицинской помощи.

А119 «Коала» – вариант вертолета А109 с усовершенствованным оборудованием, двигателями и лыжным шасси (первый полет совершил в 1995 г., сертифицирован в 1996 г.).

Вертолет выполнен по одновинтовой схеме, с рулевым винтом. Фюзеляж цельнометаллический, типа полумонокок, из алюминиевых сплавов. Состоит из четырех отсеков: носовая часть с оборудованием, двухместная кабина экипажа, грузовая или шестиместная пассажирская кабина и хвостовая балка монококовой конструкции. Грузопассажирская кабина имеет двери с каждого борта. Багажный отсек расположен в ее задней части. Кабина снабжена стандартной системой обогрева и вентиляции. В санитарном варианте в кабине устанавливаются двое носилок в два яруса крестообразно (при замене обычных дверей выпуклыми), кресла для двух сопровождающих и медицинское оборудование. В спасательном варианте могут быть установлены сдвижные двери.

Несущий винт четырехлопастный, лопасти прямоугольной формы в плане, со стреловидными закон- цовками. Рулевой винт имеет лопасти прямоугольной формы в плане.

Оперение состоит из управляемого стабилизатора трапециевидной формы в плане, стреловидного киля, служащего пилоном рулевого винта, и подфюзеляжного киля.

Два турбовальных двигателя установлены в горизонтальном положении сзади вала несущего винта и разделены противопожарной перегородкой. Топливо находится в двух баках по 560 л, расположенных под полом пассажирской кабины. Предусмотрен дополнительный внутренний бак (170 л) и подвесные баки. Продолжительность полета 3 часа 18 минут.

Шасси убирающееся (с помощью гидравлического привода), трехопорное с носовым самоориентирующимся колесом. Главные опоры убираются вверх и внутрь в отсеки по бокам кабины, носовая – вперед, в носовую часть фюзеляжа.

Кроме стандартного оборудования, по требованию заказчика может устанавливаться оборудование для полетов по приборам, КВ-передатчик с AM и автоматический радиокомпас, радиовысотомер, автопилот и оборудование для второго летчика.

Вооружение боевого вертолета включает два турельных пулемета калибра 7,62 мм и две ракетные направляющие ХМ-157 (каждая оснащена семью 70-мм ракетами); сменное вооружение предусматривает четыре ПТУР и турельный пулемет калибра 7,62 мм с электроуправлением или автоматизированный пулемет MG3 калибра 7,62 мм, или ракетную установку ХМ-159С для девятнадцати 70-мм ракет, или ракетную установку для семи 81-мм ракет, или ракетную установку 200А-1 для девятнадцати 70-мм ракет.

Противолодочный вариант имеет на вооружении две самонаводящиеся торпеды, шесть морских радиобуев и магнитный обнаружитель подводных лодок.

Морской радиолокационный вариант для обнаружения надводных целей оснащен РЛС с большим радиусом действия и высокой разрешающей способностью, а также ракетами AS.12 или другими управляемыми по проводам ракетами и военно-морским оборудованием.
