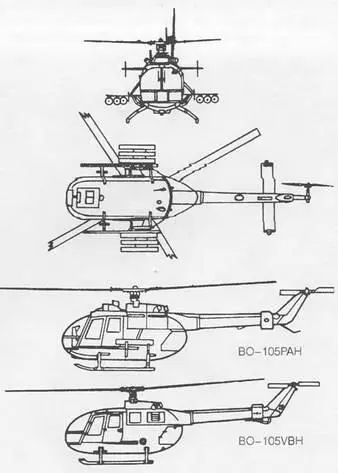

Конструкция несущего винта обеспечивала вертолету ВО-105 уникальные летные характеристики на бреющем полете, поэтому правительство Федеративной Республики Германии заказало для бундесвера 439 машин ВО-105. В это число входило 227 аппаратов ВО-105М (VBH) для разведки и обеспечения связи и 212 противотанковых вертолетов ВО-105Р (РАН-1), способных нести шесть ПТУР типа «Хот». Поставки начались в декабре 1980 г.

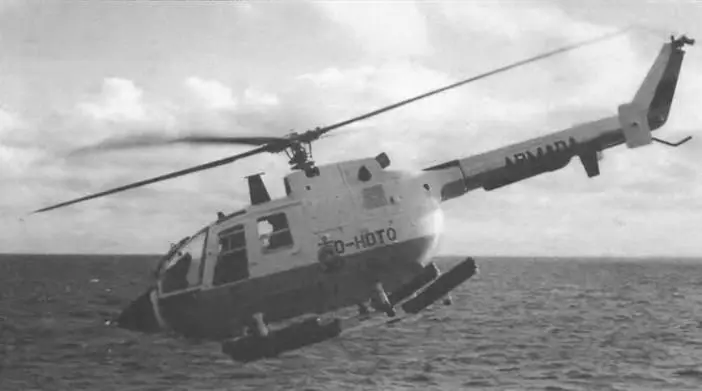

Фирма МВВ также разработала противотанковый вариант, способный нести 8 управляемых по проводам ракет типа «Тоу». Другими военными пользователями аппаратов ВО-105 являются ВМС Мексики (6 вертолетов) и испанская армия (60 вертолетов, 57 из которых собраны фирмой С AS А). ВО-105 собирается также в Индонезии под обозначением «Нуртаньо» NBO-105 и в Чили. Аппараты этого типа используются в Брунее, Канаде, Колумбии, Голландии, Ираке, Нигерии и Швеции. К 1991 г. более 1300 ВО-105 поставлены в 37 стран. B0-105CBS – вариант и немного удлиненным фюзеляжем для обеспечения большей пассажиро- и грузовместимости.

B0-105D – вариант с модифицированным оборудованием; поставлялся в Великобританию и Нигерию.

B0-105LS – вариант, предназначенный для действий в условиях тропиков и высокогорья, представляет собой комбинацию увеличенной кабины варианта B0-105CBS и двух ТВД Аллисон 250-С28С с максимальной взлетной мощностью 373 кВт/500 л.с.

Вертолет оснащен четырехлопастным несущим винтом с жестким креплением лопастей прямоугольной формы в плане. Складывающиеся лопасти выполнены из стеклопластика. Рулевой винт двухлопастный, закреплен на киле, имеющем аэродинамический профиль. Вертолет имеет 2 гидросистемы, дублированную систему электропитания, раздельные масляную и топливную системы двигателей.

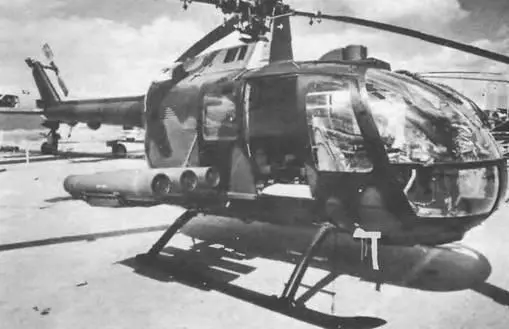

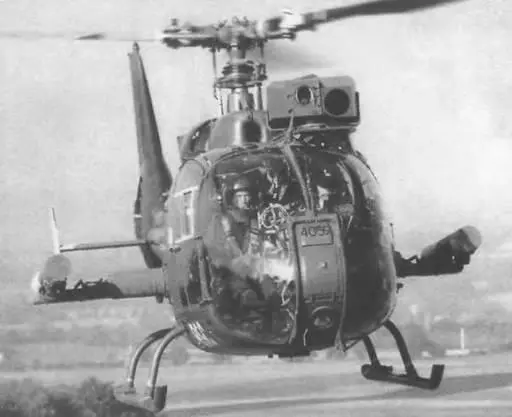

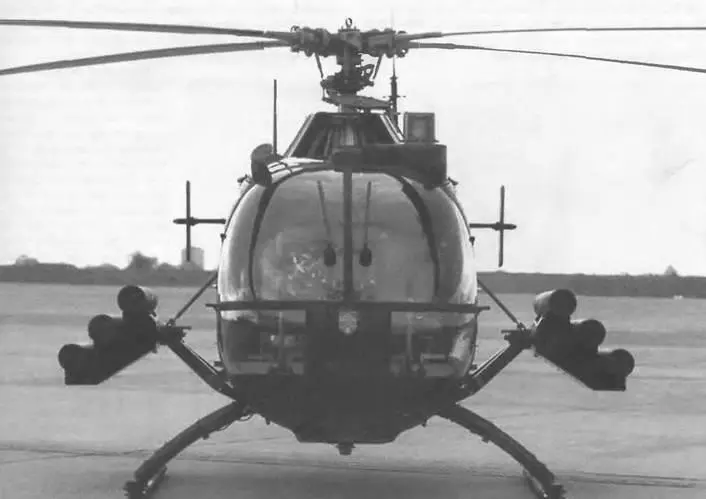

Из более чем 1200 выпущенных вертолетов ВО-105 всех модификаций больше половины используются в военном варианте как разведывательные, связные и противотанковые. На них имеется французская система прицеливания, имеющая телевизионную и ИК-аппаратуру обзора в передней полусфере, лазерный дальномер. Возможна установка шести ПТУР «Хот» и автоматической пушки с боекомплектом 525 снарядов (вариант ВО-105Р).

Экипаж, чел. 2

Скорость, км/ч:

максимальная 270

крейсерская 245

Потолок, м:

статический 1300

динамический 5180

Дальность, км

перегоночная 1110

действия 658

Масса, кг.

максимальная взлетная 2400

нормальная взлетная 2100

пустого вертолета 1256

Максимальная нагрузка, кг 575

Габариты вертолета, м-

диаметр несущего винта 9,84

длина 8,56

высота 2,98

Двигатель: ТВД Allison 250-С20, л.с, 2 по 420

Предназначен для борьбы с танками и для непосредственной поддержки сухопутных войск на поле боя.

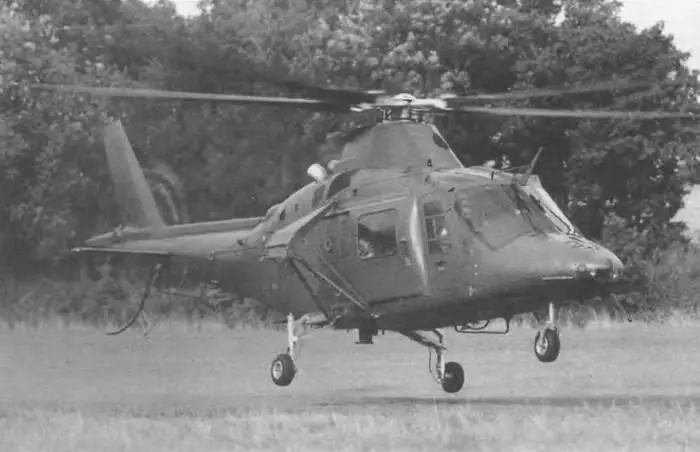

Разрабатывался с конца 1960-х гг. на базе американских вертолетов Белл 206 и S-61. Вертолет А 109А был спроектирован с одним турбовальным двигателем Турбомека Астазу XII с мощностью на валу 515 кВт/690 л.с. В 1967 р. он был переделан под два турбовапьных двигателя Аллисон 250-С14 с мощностью на валу 276 кВт/370 л.с. каждый. Проектирование модели А 109В, предназначенной для военных целей, было прекращено в 1969 г. в пользу гражданской восьмиместной версии А 109С «Хирундо» (hirundo – ласточка) Первый из трех прототипов поднялся в воздух 4 августа 1971 г. Затем последовали доработки.

Вертолет А109А может быть переоборудован в грузовой, санитарный или поисково-спасательный варианты.

Модель А109А Мк.II оснащена усовершенствованной трансмиссией и турбовальными двигателями Аллисон 250-С20В с мощностью на валу 298 кВт/540 л.с. С момента выпуска первой машины в 1981 г. до 1989 г. было построено 200 вертолетов, не считая 150 машин первоначальной модели. В 1985 г. появилась модель Мк.II, снабженная выступами с боков фюзеляжа.
