Ю. Апальков - КОРАБЛИ ВМФ СССР Том I. Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ

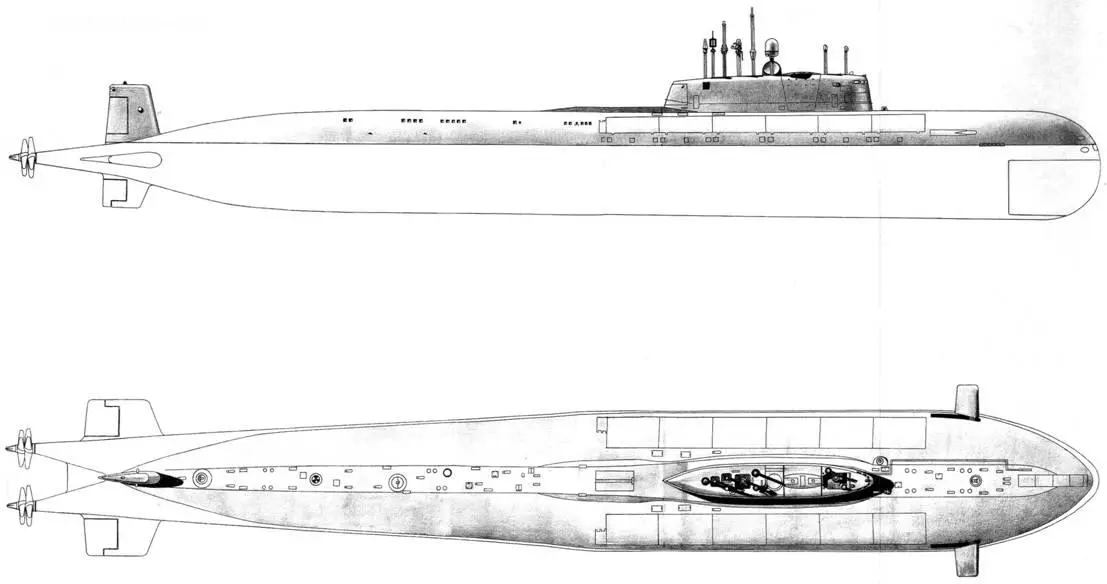

АПКРРК К-525 пр. 949

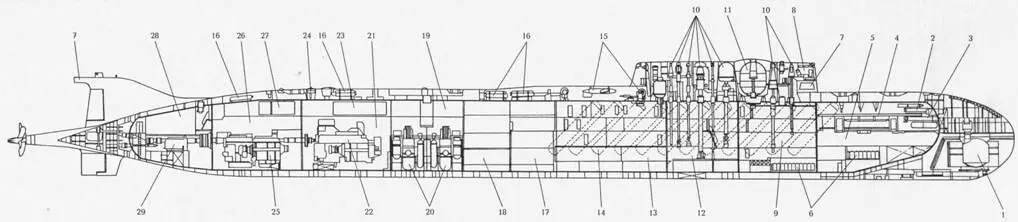

Продольный разрез АПКРРК пр. 949А:

1 – основная антенна ГАК «Скат-КС»; 2 – 533-ммТА;3 – 650-ммТА;4 – стеллажи с устройствами продольной и поперечной подачи с УБЗ комплекса торпед- но-ракетного вооружения; 5 – носовой (торпедный) отсек; 6 – АБ; 7 – антенна ГАК «Скат-КС»; 8 – закрытый ходовой мостик; 9 – второй (центральный) отсек; 10 – ПМУ; 11 – всплывающая камера; 12 – третий отсек; 13 – четвертый (жилой) отсек; 14 – контейнеры с ПУ ПКР «Гранит»; 15 – ВВАБТ «Залом» и ее лебедка; 16 – баллоны ВВД; 17 – пятый (вспомогательных механизмов) отсек; 18 – шестой (вспомогательные) механизмы; 19 – седьмой (реакторный) отсек; 20 – реакторы; 21 – восьмой (носовой турбинный) отсек; 22 – носовая ПТУ; 23 – носовой ГРЩ; 24 – аварийный буй; 25 – кормовая ПТУ; 26 – девятый (кормовой турбинный) отсек; 27 – кормовой ГРЩ; 28 – десятый (ГЭД) отсек; 29 – ГЭД

АПКРРК пр. 949 (шифр «Гранит») и пр. 949А (шифр «Антей») разработан ЦКБ МТ «Рубин» под руководством П.П. Пустынцева, а затем И. Л. Баранова и принадлежит к отечественным МЦПЛ третьего поколения. Корабли данного типа предназначены для самостоятельного и во взаимодействии с другими силами ВМФ нанесения ударов крылатыми ракетами и торпедами по крупным надводным кораблям и судам противника, следующим в составе АУГ или конвоев. ПКР «Гранит» полностью автономны, имеют сверхзвуковую скорость и сложную траекторию полета, многовариантную программу атаки (за счет создания плотной группировки ракет и оптимального распределение между ними целей внутри ордера), повышенную помехозащищенность и специальную систему отвода корабельных или авиационных зенитных ракет противника. Теоретически, при стрельбе полным залпом, ПКРК «Гранит» обеспечивает сравнительно высокую вероятность поражения авианосцев, следующих в составе корабельных соединений с сильными ПВО и ПРО. Однако использование ПКРК «Гранит» затруднено из- за отсутствия эффективной системы целеуказания. Оно может быть получено от МКРЦ «Легенда» или разведывательных самолетов Ту-95РЦ, которые с началом боевых действий, вероятнее всего, будут либо сбиты, либо подавлены. Использование АПКРРК собственного радиотехнического вооружения для целеуказания на полную дальность стрельбы ПКР ЗМ-45 невозможно. Тем не менее, в настоящее время АПКРРК пр. 949А и самолеты Ту-22М являются единственным средством противодействия отечественного флота АУГ ВМС США.

АПКРРК пр. 949 и пр. 949А имеют стальной прочный корпус цилиндрической формы, разделенный водонепроницаемыми переборками на девять или десять (на пр. 949А) отсеков. В носовой и средней частях корабля, между прочным и легким корпусами, под углом 45° к основной плоскости размещены ракетные контейнеры. Сверху они закрыты волнорезными щитами заподлицо с легким корпусом. Кроме ПКРК лодка вооружена мощным торпедным и торпедо-ракетным вооружением, которое размещено в носовом отсеке ПК. Стеллажи для хранения боезапаса полностью автоматизированы, имеют устройства продольной и поперечной подачи, а также устройство быстрого заряжания.

АПКРРК пр. 949А имеют неограниченный район плавания, в том числе в Арктике, что обеспечивается ледовыми подкреплениями легкого корпуса и ограждения выдвижных устройств.

В ограждении выдвижных устройств установлена всплывающая камера на весь экипаж корабля. Наружный корпус покрыт противо- гидролокационными покрытиями «Плавник» и «Панцирь». Блочная ПТУ полностью амортизирована. Все механизмы установки, включая вспомогательные, размещены на двухкаскадной низкочастотной резинокордной амортизации и соединены с корабельными системами с помощью неопорных (гибких) связей. Система охлаждения ППУ и главных конденсаторов ПТУ может обеспечиваться (на 30%-ной мощности ППУ) самопротоком, что используется на малошумном режиме движения корабля.

Большие размеры лодки обусловлены составом вооружения, развитыми средствами защиты и мощной энергетикой. Данное обстоятельство заставило вести постройку АПКРРК пр. 949 и пр. 949А только на СМП в Северодвинске. Первые два корабля строились по пр. 949, а остальные -по пр. 949А. В отличие от пр. 949 лодки пр. 949А имеют дополнительный отсек (V-бис), позволивший улучшить внутреннюю компоновку систем, механизмов и оборудования. Кроме того, удалось уменьшить уровень демаскирующих физических полей и усовершенствовать РТВ. Всего предполагалось построить 18 АПКРРК пр. 949А.
