Ю. Апальков - КОРАБЛИ ВМФ СССР Том I. Подводные лодки Часть 1. РПКСН и многоцелевые АПЛ

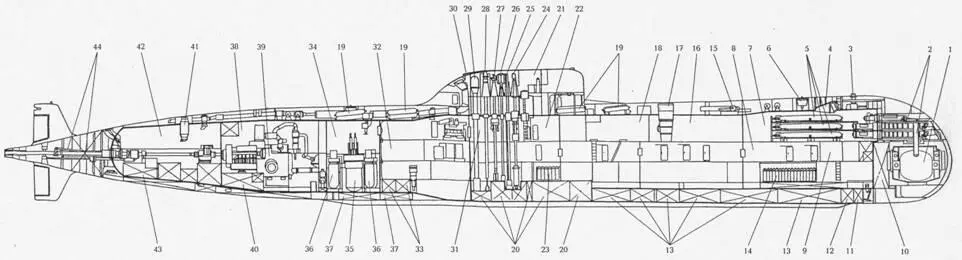

Продольный разрез АПКРРК пр. 670М (с ГАК «Скат-КС»):

1 – основная антенна ГАК «Скат-КС»; 2 – 533-ммТА;3 – якорный шпиль; 4 – торпедопогрузочный люк; 5 – запасные торпеды; 6 – носовой аварийный буй; 7 – носовой (ракетный и торпедный) отсек; 8 – пост КСУ «Дунай»; 9 – каюты офицеров; 10 – носовая дифферентная цистерна; 11 – цистерна кольцевого зазора; 12 – торпедозаместительная цистерна; 13 – прочные ЦГБ; 14 – носовая группа АБ; 15 – носовой горизонтальный руль; 16 – второй (жилой) отсек; 17 – шахта ВСК; 18 – третий (жилой) отсек; 19 – баллоны ВВД; 20 – уравнительные цистерны; 21 – открытый ходовой мостик; 22 – четвертый (центральный) отсек; 23 – кормовая группа АБ; 24 – перископ ПЗНС-10; 25 – антенна «Тополь» комплекса связи; 26 – антенна радиопеленгатора «Весло-П»; 27 – антенный пост РАК; 28 – РКП; 29 – антенна СОРС «Залив-П»; 30 – желоб для укладки антенны ПМУ «Тополь»; 31 – центральный пост; 32 – пятый (вспомогательных механизмов) отсек; 33 – цистерны питательной воды; 34 шестой (реакторный) отсек; 35 – реактор; 36 – парогенераторы; 37 – цистерны биологической защиты; 38 – седьмой (турбинный) отсек; 39 – ПТУ; 40 – цистерна турбинного масла; 41 – кормовой люк; 42 – кормовой отсек; 43 – цистерна дизельного топлива (для дизель-генераторов); 44 – приводы кормовых рулей

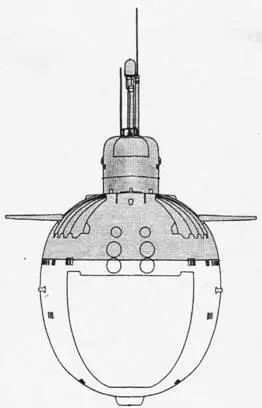

АПКРРК пр. 670М

АПКРРК пр. 670М 66 шп. см. в нос

АПКРРК пр. 670М 79 шп. см. в нос

АПКРРК пр, 670М 97 шп. см. в корму

АПКРРК пр. 670М 51 шп. см. в корму

АПКРРК пр. 670М 100 шп. см. в корму

АПКРРК пр. 670М 129 шп. см. в нос

АПКРРК пр. 670М 7 шп. см. в нос

По конструкции корпуса и механизмов пр. 670М повторял предшествующий проект. Расположение контейнеров и стартовых устройств ПКРК «Малахит» было выполнено точно так же, как и на АПКРРК пр. 670. Различие заключалось в том, что замещение отрицательной плавучести ракет производилось автоматически приемом воды из-за борта в специальные цистерны под управлением системы «Куб». Из-за установки новых ракетного комплекса, противогидролокационного покрытия легкого корпуса и ГАК «Рубикон» водоизмещение пр. 670М по сравнению с пр. 670 возросло на 700 т, а длина увеличилась до 104,5 м. Кроме того, незначительно изменились форма легкого корпуса в носовой оконечности и ограждения выдвижных устройств.

Прочный корпус был разделен водонепроницаемыми переборками на восемь отсеков. Кроме того, на АПКРРК пр. 670М перед ограждением выдвижных устройств и боевой рубки смонтировали гидродинамический стабилизатор-плоскость с отрицательным углом атаки, компенсирующую излишнюю положительную плавучесть «раздутой» носовой оконечности.

Всего по пр. 670М в период с 1974 г. по 1980 г. на ССЗ «Красное Сормово» было построено шесть кораблей. С 1986 г. по 1992 г. К-452 прошла капитальный ремонт и модернизацию по пр. 06704. В частности, на ней демонтировали контейнеры ПКРК «Малахит» и вместо них установили ТПК СМ-315 для КР «Оникс». Кроме того, на лодке разместили соответствующие КСППО, а ГАК «Рубикон» заменили на ГАК «Скат-М».

По состоянию на декабрь 2001 г. в составе флота не осталось ни одного АПКРРК пр. 670М.

К-458 (зав. № 902). ССЗ «Красное Сормово» (г. Горький): 12.02.1974 г.; 30.06.1975 г.; 29.12.1975 г.

Входил в состав СФ. 24.06.1991 г. из-за износа материальной части исключен из боевого состава флота, передан ОФИ на долговременное хранение и в бух. Ара поставлен на прикол.

К-452 (зав. № 901, с 03.06.1992 Т.-Б-452, с 22.12.1997 г.-Новгород Великий). ССЗ «Красное Сормово» (г. Горький): 30.12.1972 г.; 06.1973 г.; 30.12.1973 г.

Входил в состав СФ. С апреля по декабрь 1974 г. на лодке проводились испытания ПАРК «Малахит». С 25.06.1986 г. по 10.07.1992 г. на СРЗ № 10 (г. Полярный) прошел средний ремонт и модернизацию по пр. 06704. До 1998 г. выходил в море по планам боевой подготовки СФ и для проведения испытаний ПКРК «Оникс». 30.05.1998 г. К-452 исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в бух. Ара (пос. Видяево) поставили на прикол.
