В. Брызгов - Бронетанковая техника Фотоальбом часть 1

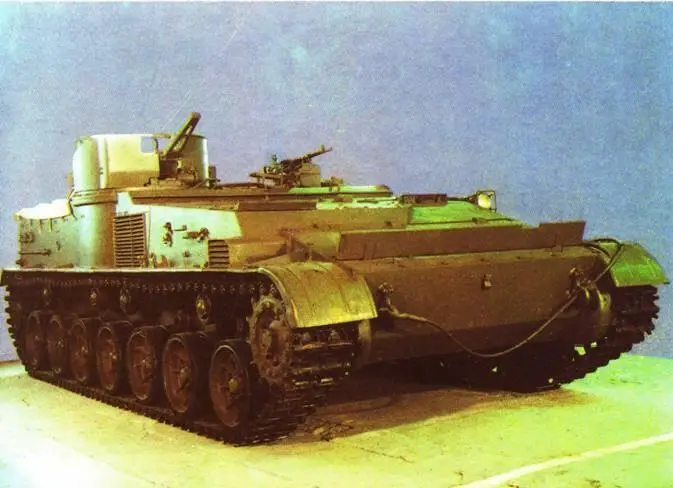

Разработан в 1949 году. Выпущена опытная партия. На вооружении не состоял. В боях не использовался.

Масса, т. 18,2

Экипаж (десант), чел 3 (25)

Габаритные размеры (длина х ширина х высота), мм .. 7100 х 3100 х 2200

Вооружение

пулемет, шт 1

калибр, мм.. .. 14,5

боекомплект, выстрелов 500

пулемет, шт 1

калибр, мм .. 7,62

боекомплект, выстрелов 2000

Броневая защита, мм

лоб корпуса.. 25

Мощность двигателя, л.с 400

Скорость максимальная, км/ч. 65

Запас хода по шоссе, км 300

Глубина водных преград, преодолеваемых вброд, м 1

База – СУ-100 П, корпус удлинен на 640 мм.

Общая компоновка – отделения моторно-трансмиссионное и управления размещены в передней части; десантное отделение -в средней и задней частях корпуса.

Вооружение – размещено в десантном отделении: справа -пулемет калибра 14,5 мм на турельной установке, слева -пулемет калибра 7,62 мм на кронштейне.

Защита – корпус сварной, из катаных деталей, десантное отделение крыши не имеет. Шасси – двигатель 12-цилиндровый, V-образный, четырехтактный дизель; трансмиссия механическая, расположена в одном блоке с планетарным механизмом поворота (с двойным подводом мощности); подвеска индивидуальная, торсионная с гидравлическими амортизаторами телескопического типа; гусеница с резинометаллическим шарниром.

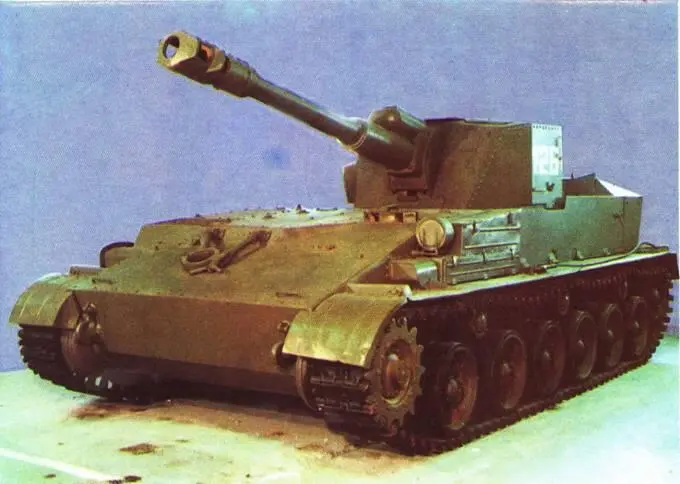

Разработана в1949 году. Выпущен опытный образец. На вооружении не состояла. В боях не использовалась.

Масса,т. 28,7

Экипаж, чел.. 5

Габаритные размеры (длина х ширина х высота), мм 7340 х 3120 х 2570

Вооружение

пушка, шт.. 1

калибр, мм.. . 152

боекомплект, выстрелов 30

Броневая защита, мм

корпуса.. 25

щитов. .. 15

Мощность двигателя, л.с 400

Скорость максимальная, км/ч 55 Запас хода по шоссе, км около 300

Глубина водных преград, преодолеваемых вброд, м 1

База – специальная с использованием узлов СУ-100П.

Общая компоновка – моторно-трансмиссионное отделение и отделение управления расположены в передней части корпуса, боевое отделение в задней.

Вооружение – пушка установлена на тумбе, механизмы наведения по горизонтали и вертикали секторные; установлены телескопический и панорамный прицелы.

Защита – корпус сварной, из катаных броневых листов, боевое отделение (открытое с боков) защищено броневыми щитами.

Шасси – двигатель 12-цилиндровый, V-образный, четырехтактный дизель, система охлаждения с изолированным воздушным трактом, эжекционная; трансмиссия механическая двухпоточная, подвеска индивидуальная, торсионная с гидравлическими амортизаторами телескопического типа; гусеница с резинометаллическим шарниром.

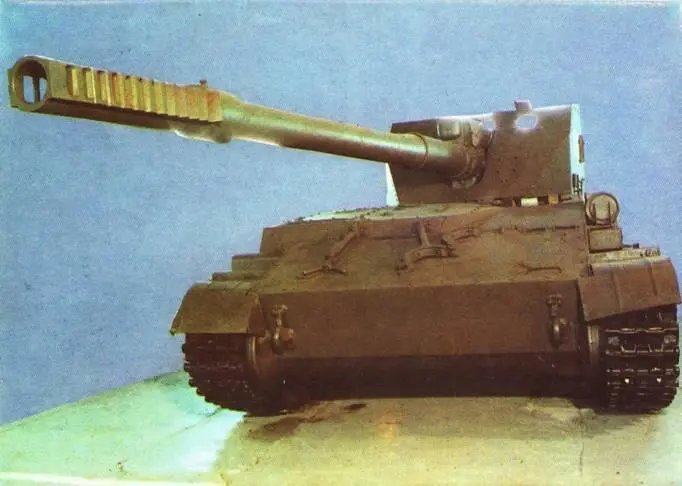

Разработана в 1949 году. Выпущена опытная партия. На вооружении не состояла. В боях не использовалась.

Масса, т. 23,8
