В. Брызгов - Бронетанковая техника Фотоальбом часть 1

Экипаж, чел 5

Габаритные размеры (длина х ширина х высота), мм .. 6460 х 3100 х 2262

Вооружение

гаубица, шт. 1

калибр, мм.. 152

боекомплект, выстрелов 42

Броневая защита, мм

корпус . 25

щиты.. 15

Мощность двигателя, л.с 400

Скорость максимальна, км/ч ..65

Запас хода по шоссе, км 290

Глубина водных преград, преодолеваемых вброд, м 1

База – самоходная установка СУ-100 П.

Общая компоновка – моторно-трансмиссионное отделение и отделение управления расположены в передней части корпуса, боевое отделение – в задней части.

Вооружение – пушка-гаубица установлена на тумбе, механизмы наведения по горизонтали и вертикали секторные; установлены телескопический и панорамный прицелы.

Защита – корпус сварной, из катаных броневых листов, боевое отделение (открытое с боков) защищено броневыми щитами.

Шасси – двигатель 12-цилиндроный, V-образный, четырехтактный дизель, система охлаждения эжекционная; трансмиссия механическая двухпоточная; подвеска индивидуальная торсионная с гидравлическими амортизаторами телескопического типа; гусеница с резинометаллическим шарниром.

Разработан в 1950 году. Выпускался серийно с 1950 по 1957 гг. Состоял на вооружении Советской Армии. В боях не использовался.

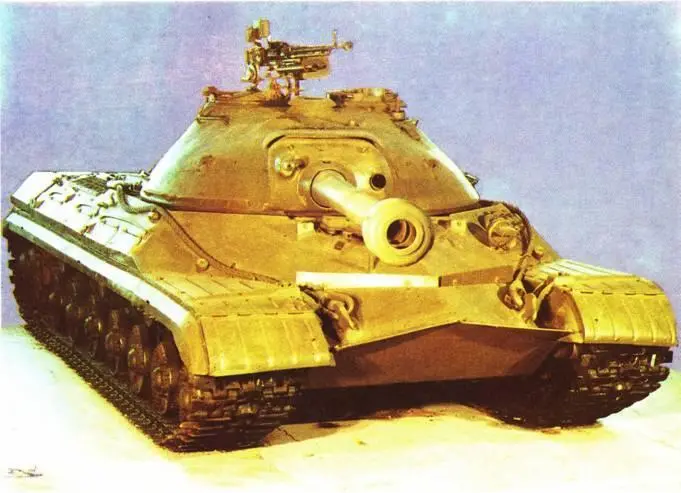

Масса, т.. 50

Экипаж, чел.. 4

Габаритные размеры (длина х ширина х высота), мм . 9715 х 3518 х 2460

Вооружение

пушка, шт.. 1

калибр, мм 122

боекомплект, выстрелов 30

пулемет, шт. 2

калибр, мм.. 12,7

боекомплект, выстрелов .. . 1000

Броневая защита, мм лоб корпуса 120

лоб башни .. 200

Мощность двигателя, л.с 750

Скорость максимальная, км/ч 42

Запас хода по шоссе, км.. 200

Глубина водных преград, преодолеваемых вброд, м 1,5

База – специальная, использованы отдельные конструктивные решения танков ИС-4 и ИС-7. Общая компоновка – классическая.

Вооружение – спаренная установка пушки и пулемета; второй пулемет установлен на турели люка заряжающего; управление наведением системы вооружения с помощью пульта; в данной машине заряжение облегчает механизм досылания снарядов.

Защита – корпус сварной, из катаных деталей, бортовые листы гнутые, башня литая. Шасси – двигатель 12-цилиндровый, V-образный, четырехтактный дизель с наддувом и эжекционной системой охлаждения; трансмиссия механическая, планетарная (в одном блоке с механизмом поворота); подвеска торсионная пучковая, гидроамортизаторы впервые размещены внутри балансиров первой, второй и седьмой подвесок.

Разработан в 1956 году. Выпускался серийно с 1957 по 1962 г г. Состоял на вооружении Советской Армии. В боях не использовался.

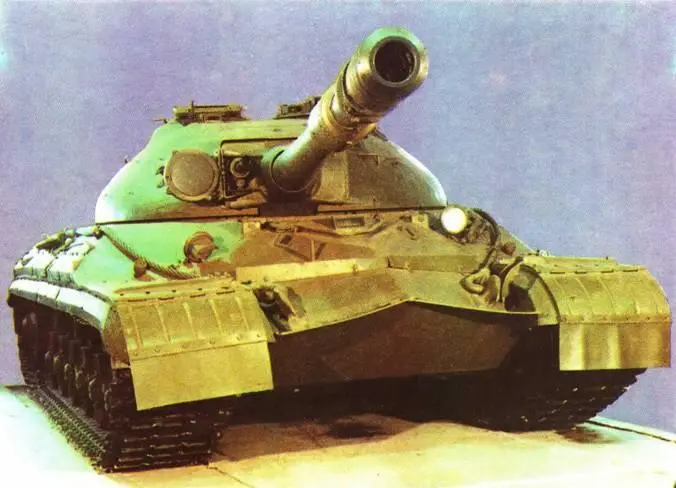

Масса, т.. 51,5

Экипаж, чел 4

Габаритные размеры (длина х ширина х высота), мм . 9715х 3380 х 2585

Вооружение

пушка, шт. 1

калибр, мм.. 122

боекомплект, выстрелов 30

пулемет, шт 2

калибр, мм .. 14,5

боекомплект, выстрелов 744

Броневая защита, мм

лоб корпуса.. 120

лоб башни .. 200

Мощность двигателя, л.с 750

Скорость максимальная, км/ч. 50

Запас хода по шоссе, км 350

Глубина водных преград, преодолеваемых вброд, м 1,5

База – танк Т-10.

Общая компоновка – классическая,

Вооружение – стабилизировано в двух плоскостях, прицел с независимой стабилизацией поля зрения. Защита – корпус сварной, из катаных деталей; нижняя часть борта и надгусеничная полка изготовлены из одной гнутой детали; башня литая со сварной крышей; танк оборудован системой защиты от ядерного оружия.
