В. Брызгов - Бронетанковая техника Фотоальбом часть 1

Общая компоновка – боевое отделение и отделение управления совмещены; механик-водитель расположен в боевой рубке слева по ходу движения.

Вооружение – установлены: специальная система целеуказания, связывающая командира с наводчиком и механиком-водителем; спаренный и зенитный пулеметы; телескопический и панорамный прицелы. Защита – общему для корпуса и рубки лобовому листу придан рациональный угол наклона; нижние бортовые листы корпуса имеют обратные углы наклона.

Шасси -силовая установка, трансмиссия и ходовая часть аналогичны базовой модели; установлены воздухоочистители с эжекционной системой удаления пыли.

* Модификации 1945 года

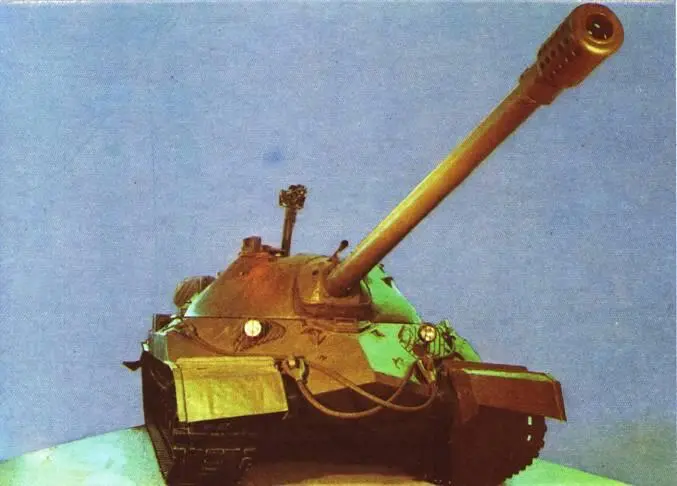

Разработан в 1948 году. Выпущена опытная партия. На вооружении не состоял. В боях не использовался.

Масса, т 68

Экипаж, чел 5

Габаритные размеры (длина х ширина х высота), мм . 10000 x 3400 x 2480

Вооружение

пушка, шт..

калибр, мм. 130

боекомплект, выстрелов 25

пулемет, шт. 2

калибр, мм.. .. 14,5

боекомплект, выстрелов.. .1000

пулемет, шт 6

калибр, мм 7,62

боекомплект, выстрелов 6000

Броневая защита, мм

лоб корпуса.. 150

лоб башни 210

Мощность двигателя, л.с 1050

Скорость максимальная, км/ч. 59

Запас хода по шоссе, км 300

Глубина водных преград, преодолеваемых вброд, м 1,5

База – оригинальная.

Общая компоновка – классическая, в боевом отделении размещены четыре члена экипажа. Вооружение – с пушкой спарены три пулемета; четыре пулемета калибра 7,62 мм расположены на бортах корпуса и башни в бронированных кожухах; на крыше башни находится крупнокалиберный пулемет КПВ( *); имеется механизм облегчения заряжания пушки.

Защита – корпус сварной, бортовые листы гнутые; башня цельнолитая сферической формы с переменными толщинами и углами наклона.

Шасси – двигатель 12-цилиндровый, V-образный, четырехтактный морской дизель; трансмиссия механическая, планетарная; подвеска независимая с пучковыми торсионами, г10идравлическими амортизаторами и буферными подрессорниками; гусеница с резинометаллическим шарниром; опорные катки с внутренней амортизацией.

* КПВ – крупнокалиберный пулемет системы Владимирова.

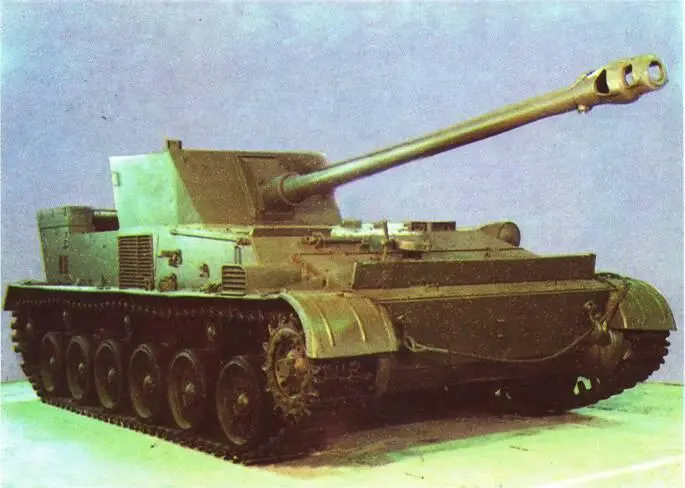

Разработана в 1949 году. Выпускалась опытной партией. На вооружении не состояла. В боях не использовалась.

м асса, т. . 21,6

Экипаж, чел. 4

Габаритные размеры (длина х ширина х высота), мм .. 7800 х3100 х 2262

Вооружение

пушка, шт. 1

калибр, мм . 100

боекомплект, выстрелов 50

Броневая защита, мм лоб корпуса и борта корпуса . 15

Мощность двигателя, л.с 400

Скорость максимальная, км/ч 65

Запас хода по шоссе, км.. 300

Глубина водных преград, преодолеваемых вброд, м 1

База – специальная.

Общая компоновка – в передней части корпуса справа размещено моторно-трансмиссионное отделение, слева -отделение управления, боевое отделение – в средней и кормовой частях корпуса. Вооружение – пушка установлена на тумбе, механизмы наведения по горизонтали и вертикали секторные; установлены телескопический и панорамный прицелы.

Защита – корпус сварной, из катаных броневых листов; боевое отделение с боков прикрыто откидывающимися броневыми щитами;

Шасси – двигатель 12-цилиндровый, четырехтактный дизель, система охлаждения двигателя с изолированным воздушным трактом, эжекпионная; трансмиссия механическая двухпоточная; коробка передач находится в одном блоке с планетарным механизмом поворота; подвеска индивидуальная, торсионная с гидравлическими амортизаторами телескопического типа; гусеница с резинометаллическим шарниром.
