В. Брызгов - Бронетанковая техника Фотоальбом часть 3

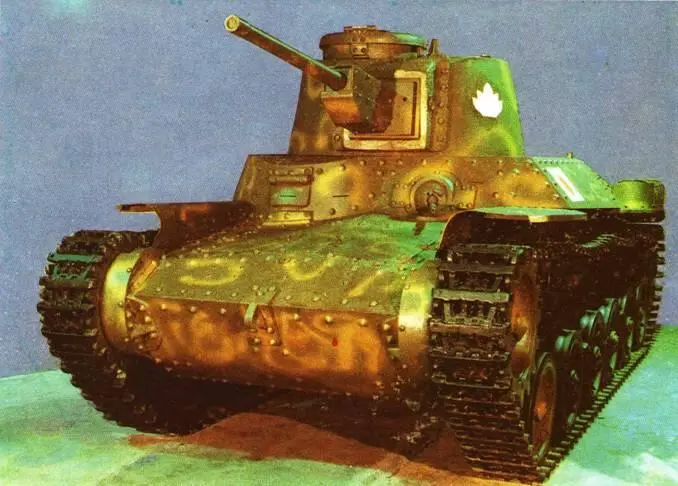

База – оригинальная.

Общая компоновка – двигатель размещен в задней части корпуса, трансмиссия – в передней. Вооружение – управление наведением вооружения ручное; заряжание унитарное, ручное. Защита – корпус каркасной конструкции, броня (катаная) к каркасу крепится болтами и заклепками; башня сварная, из катаной брони.

Шасси – двигатель четырехцилиндровый, двухтактный дизель воздушного охлаждения; трансмиссия механическая; механизм поворота – бортовые фрикционы; подвеска балансирная с горизонтальным упругим элементом.

Разработан в 1939 году. Выпускался серийно с 1940 г. Состоял на вооружении армии Японии. В боях не использовался.

Масса, т. 7,5

Экипаж, чел. 3

Габаритные размеры (длина х ширина х высота), мм .. .5560 х 2000 х 2600

Броневая защита противопульная

Мощность двигателя, л.с 60

Скорость максимальная, км/ч 21

Запас хода по шоссе, км.. 200

Грузоподъемность, т . 2

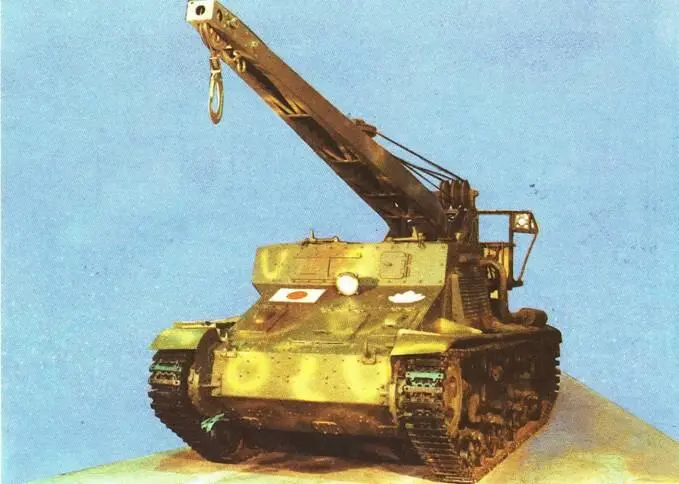

База – специальная.

Общая компоновка – конструкция имеет для размещения экипажа броневую рубку с люками (сверху и справа) и смотровыми амбразурами для наблюдения, которые закрываются щитками. Вооружение – отсутствует. Защита – противопульная.

Шасси – двигатель расположен слева по ходу движения, ведущие колеса – впереди; движитель гусеничный с восемью сдвоенными катками, объединенными в четыре тележки; тележки подрессорены спиральными пружинами (в металлических чехлах), расположенными горизонтально; поворотная подъемная стрела расположена сзади корпуса.

Разработан в 1940 году. Выпускался серийно с 1942 по 1943 гг. Состоял на вооружении армии Японии. Использовался в боях второй мировой войны.

Масса, т.. 13

Экипаж, чел. 4

Габаритные размеры (длина х ширина х высота), мм 7630 х 2735х 2900

Вооружение

пушка, шт.. 1

калибр, мм.. .. 37

боекомплект, выстрелов 126

пулемет,шт 2

калибр, мм 6,5

боекомплект, выстрелов . .3300

Броневая защита, мм

лоб корпуса и башни 16

Мощность двигателя, л.с. 115

Скорость максимальная, км/ч. 37

Запас хода по шоссе, км .. 200

Преодоление водных преград на плаву, скорость, км/ч 9,7

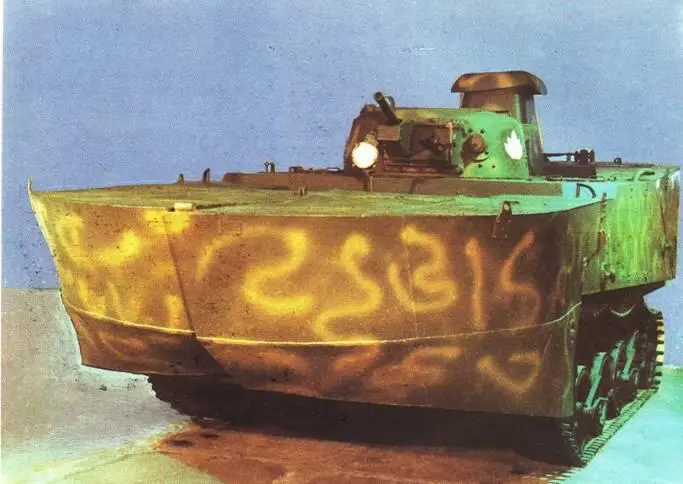

База – с использованием агрегатов легкого танка "Хаго". Общая компоновка – аналогична базовой модели.

Вооружение – пушка (с плечевым упором) и спаренный с ней пулемет; прицел телескопический; второй пулемет находится в шаровой опоре лобового листа.

Защита – корпус сварной, из катаной брони; на корпус навешиваются и крепятся к нему три съемных понтона, обеспечивающие танку плавучесть; башня цилиндрическая изготовлена из катаной брони. Шасси – двигатель шестицилиндровый, воздушного охлаждения; трансмиссия механическая; механизм поворота фрикционный; подвеска блокированная, с пружинными амортизаторами, размещенными внутри корпуса танка; движение на плаву осуществляется двумя гребными винтами.

Разработан в 1941 году. Выпускался мелкосерийно с 1941 г. Состоял на вооружении армии Японии. Использовался в боях второй мировой войны.
