В. Брызгов - Бронетанковая техника Фотоальбом часть 3

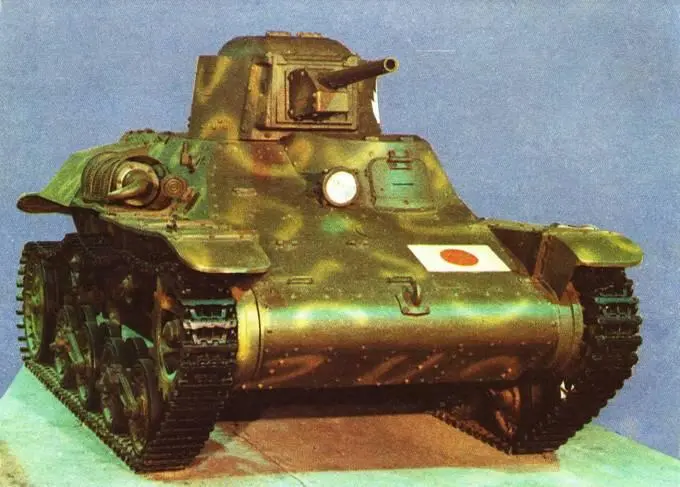

Разработан в 1935 году фирмой "Мицубиси". Выпускался серийно с 1936 по 1940 гг. Состоял на вооружении армии Японии. Использовался в боях в Китае.

Масса, т 7

Экипаж, чел. 3

Габаритные размеры (длина х ширина х высота), мм' .. 4420 х 2100 х 2200

Вооружение

пушка, шт.. 1

калибр, мм,. .. 37

боекомплект, выстрелов 75

пулемет (в корме башни),шт. 1 калибр, мм 6,5

курсовой пулемет,шт 1

калибр, мм.. 6,5 мм,

боекомплект, выстрелов . .3300

Броневая защита, мм

лоб корпуса и башни. 12

Мощность двигателя, л.с 110

Скорость максимальная, км/ч. 40

Запас хода по шоссе, км.. 200

Глубина водных преград, преодолеваемых вброд, м 0,6

База – оригинальная.

Общая компоновка – двигатель размещен в задней части корпуса, трансмиссия – в передней. Вооружение – управление наведения пушки ручное по вертикали и механическое по горизонтали; заряжание ручное; управление наведением пулеметов ручное.

Защита – корпус каркасной конструкции; броня катаная; броня к каркасу крепится болтами и заклепками; башня сварная, из катаной брони.

Шасси – двигатель шестицилиндровый, дизель воздушного охлаждения; трансмиссия механическая; механизм поворота – бортовые фрикционы; подвеска балансирная с горизонтальным упругим элементом.

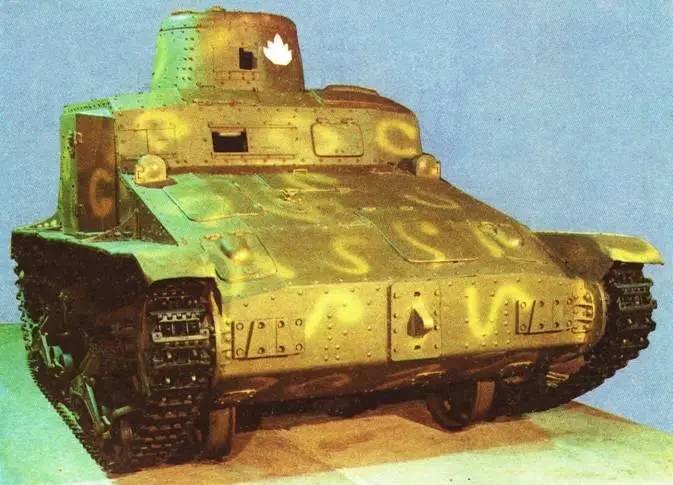

Разработан в 1936 году. Выпускался серийно с 1937 г. Состоял на вооружении армии Японии. Использовался в боях второй мировой войны.

Масса, т.. 12

Экипаж (десант), чел 2 (6)

Габаритные размеры (длина х ширина х высота), мм .. 4900 х 2600 х 2400

Броневая защита, мм.. 7

Мощность двигателя, л.с 70

Скорость максимальная

(на гусеницах), км/ч.. 23

Скорость на железнодорожном

ходу, км/ч . 50

Запас хода, км. 150

Преодоление хода, км . 150

Глубина водных преград,

преодолеваемых вброд, м 8,5

Вооружение . нет

База – оригинальная.

Общая компоновка – двигатель расположен в средней части корпуса, трансмиссия – в передней; конструкция отличается от аналогичных наличием гусеничного движителя и железнодорожных колес. Вооружение – личное оружие десанта; в корме и башне имеются амбразуры для стрельбы из личного оружия.

Защита – бронирование противопульное; корпус закрытый, из катаной брони; преобладают клепочные соединения.

Шасси – двигатель шестицилиндровый, воздушного охлаждения; трансмиссия механическая; отбор мощности от двигателя производится на передние колеса; привод к механизму подъема и опускания колес механический от двигателя; блокированная подвеска состоит из двух тележек, по четыре опорных катка в каждой; амортизаторы – листовые рессоры.

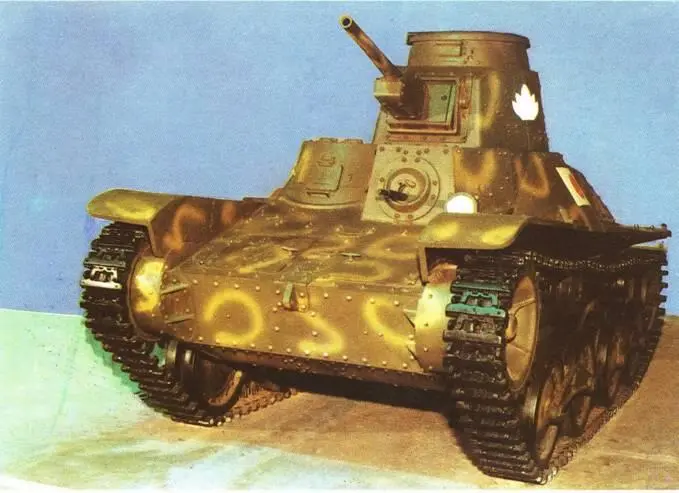

Разработан в 1937 году фирмой "Мицубиси". Выпускался серийно с 1939 по 1940 гг. Состоял на вооружении армии Японии. Использовался в боях в Китае.

Масса, т 4,7

Экипаж, чел. 2

Габаритные размеры (длина х ширина х высота), мм .. 3550 х 1840 х 1820

Вооружение

пушка, шт.. 1

калибр, мм.. .. 37

боекомплект, выстрелов 75

Броневая защита, мм

лоб корпуса. 11

башни.. 12

Мощность двигателя, л.с 65

Скорость максимальная, км/ч. 40

Запас хода по шоссе, км.. 160

Глубина водных преград, преодолеваемых вброд, м 0,4
