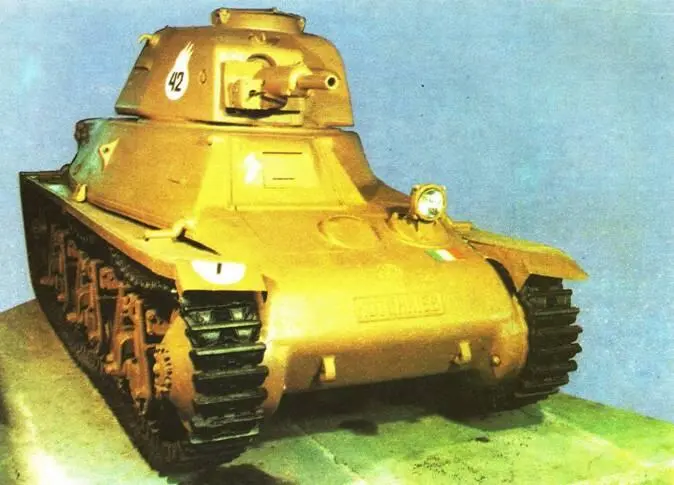

База – оригинальная.

Общая компоновка – классическая.

Вооружение – наводка пушки производится с помощью механизма поворота с ручным приводом; имеется телескопический прицел.

Защита – корпус состоит из трех больших литых броневых деталей: лобовой, подбашенной, кормовой, а также из катаных бортов, крыши и днища; борта соединены с лобовой и кормовой деталями с помощью болтов, а с подбашенной коробкой – шпильками; днище приварено к бортам и прикреплено болтами к носовой и кормовой деталям; башня цельнолитая с переменной толщиной стенок. Шасси – двигатель карбюраторный, четырехцилиндровый "Рено"; трансмиссия механическая; бортовые редукторы однорядные; подвеска смешанная, блокированная и однорядная.

Разработан в 1939 году фирмой "Гочкис". Выпускался серийно 1939 г. Состоял на вооружении армии Франции. Использовался в боях второй мировой войны.

Масса, т. 12,5

Численность экипажа, чел 2

Габаритные размеры (длина х ширина х высота), мм . 4850x1900x2050

Вооружение

пушка, шт. 1

калибр, мм. .. 37

боекомплект, выстрелов 90

пулемет, шт 1

калибр, мм . 7,5

боекомплект, патронов .. 1250

Броневая защита, мм

лоб корпуса .. .. 55

башни.. 45

Мощность двигателя, л.с 120

Скорость максимальная, км/ч. 36

Запас хода по шоссе, км.. 150

Глубина водных преград, преодолеваемых вброд, м 0,8

База – оригинальная, единая для всех модификаций танков серии "Гочкис". Общая компоновка – классическая.

Вооружение – пушка крепится в трубе, изготовленной заодно с маской; с пушкой спарен пулемет; прицел телескопический; наводка спаренной установки производится с помощью механизма поворота башни с ручным приводом, а также с помощью плечевого упора.

Защита – корпус литой, состоит из шести основных деталей, соединенных болтами; башня литая. Шасси – двигатель карбюраторный, шестицилиндровый, жидкостного охлаждения; трансмиссия механическая; подвеска блокированная, пружинная; опорные катки объединены по два в тележке.

Разработан в 1951 году фирмой "Тюрен". Выпускался серийно с 1952 по 1982 гг. Состоит на вооружении армии Франции, стран НАТО и государств Ближнего Востока. Использовался в боях на Ближнем Востоке.

Масса, т.. 14,7

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм . 6380x2510x2180

Вооружение

пушка, шт. 1

калибр, мм.. 75

боекомплект, выстрелов .. 36

пулемет, шт. 1

калибр, мм .. . 7,62

боекомплект, патронов .. 3600

гранатомет, шт. 4

Броневая защита, мм

лоб корпуса .. 50

башни 40

Мощность двигателя, л.с 250

Скорость максимальная, км/ч265

Запас хода по шоссе, км.. 400

Глубина водных преград, преодолеваемых вброд, м 1,2

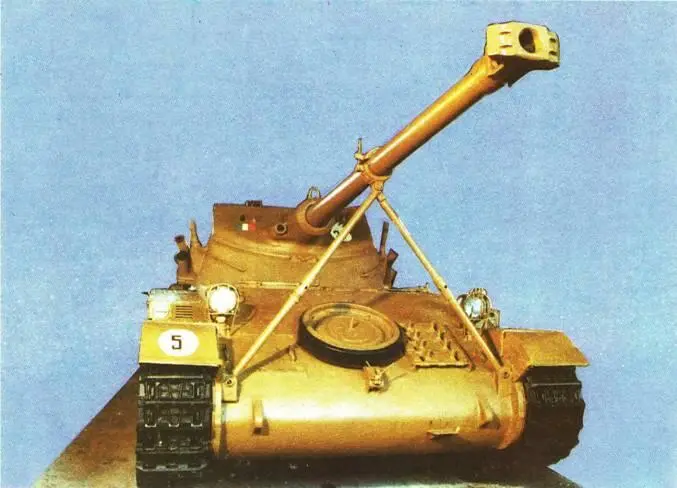

База – оригинальная, единая для всех модификаций танков серии АМХ-13.

Общая компоновка – силовое отделение и отделение управления размещены в передней части корпуса; боевое отделение смещено назад.

Вооружение – механизм заряжания пушки барабанного типа.

Защита – корпус сварной, из катаной стали; носовая часть литая, с переменным углом наклона; башня качающегося типа (нижняя часть литая, верхняя сварная) из катаных и литых деталей с удлиненной нишей.

Шасси – двигатель восьмицилиндровый, карбюраторный, с горизонтальным расположением цилиндров, жидкостного охлаждения; трансмиссия механическая; подвеска индивидуальная, торсионная, с гидравлическими амортизаторами на передних и задних узлах подвески.
