Разработан в 1934 году фирмой "Сомуа". Выпускался серийно с 1935 г. Состоял на вооружении армии Франции. Использовался в боях второй мировой войны.

Масса, т.. 19,5

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм . 5380x2130x2630

Вооружение

пушка, шт.. 1

калибр, мм.. 47

боекомплект, выстрелов .. 84

пулемет, шт.. 1

калибр, мм 7,92

боекомплект, патронов .. 2000

Броневая защита, мм . 45

Мощность двигателя, л.с 220

Скорость максимальная, км/ч 45

Запас хода по шоссе, км.. 240

Глубина водных преград , преодолеваемых вброд, м 1,2

База – оригинальная.

Общая компоновка – классическая.

Вооружение – пушка и пулемет имеют раздельные маски и связаны с телескопическим прицелом. Защита – корпус состоит из шести основных литых броневых деталей, соединенных болтами; носовая часть сферической формы; бортовые детали наклонные; башня цельнолитая, шестигранная; ходовая часть прикрыта штампованными экранами.

Шасси – двигатель карбюраторный, четырехтактный, восьмицилиндровый, V-образный, жидкостного охлаждения; трансмиссия механическая с двухдисковым главным фрикционом сухого трения, пятискоростной коробкой передач; подвеска смешанная – из двух четырехкатковых тележек с листовыми рессорами и одного заднего катка.

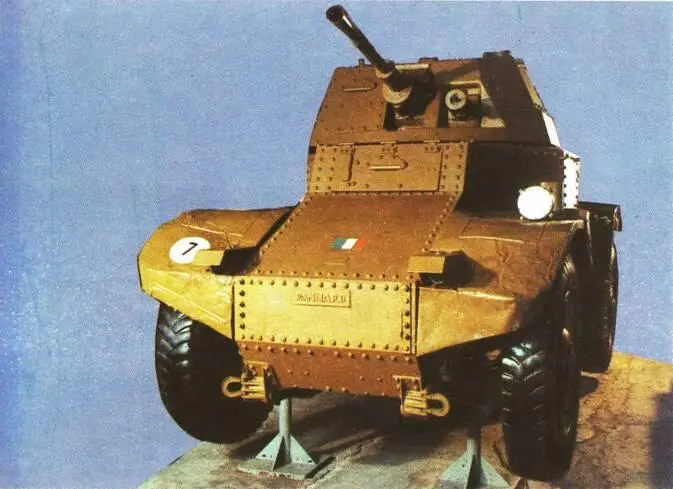

Разработан в 1934 году фирмой "Панар". Выпускался серийно с 1935 г. Состоял на вооружении армии Франции. Использовался в боях второй мировой войны.

Масса, т. . 7,5

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм 3980x1980x2350

Вооружение

пушка, шт 1

калибр, мм. .. 37

боекомплект, выстрелов 53

пулемет, шт.. 1

калибр, мм 7,5

боекомплект, патронов .. 1250

Броневая защита, мм

лоб корпуса и башни. 13

Мощность двигателя, л.с. 105

Скорость максимальная, км/ч

вперед . 72,5

назад .. . 42

Запас хода по шоссе, км.. 200

Глубина водных преград , преодолеваемых вброд, м 0,5

База – оригинальная, колесная формула 4x4.

Общая компоновка – двигатель размещен в кормовой части корпуса.

Вооружение – автоматическая пушка установлена в башне кругового вращения.

Защита – корпус каркасный, листы из катаной брони и крепятся к каркасу заклепками; башня граненая, имеет форму усеченной пирамиды.

Шасси – двигатель четырехтактный, карбюраторный, жидкостного охлаждения "Панар" IK; трансмиссия механическая с реверсивной коробкой передач и демультипликатором; передние и задние колеса управляемые; подвеска – полуэллиптические рессоры.

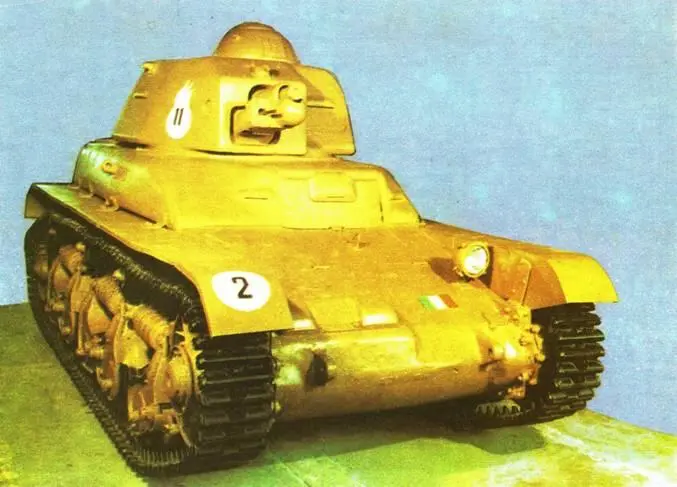

Разработан в 1935 году фирмой "Рено". Выпускался серийно с 1935 по 1939 гг. Состоял на вооружении армии Франции. Использовался в боях второй мировой войны.

Масса, т 10,4

Численность экипажа, чел 2

Габаритные размеры (длина х ширина х высота), мм 4010x1815x2110

Вооружение

пушка, шт.. 1

калибр, мм.. 37

боекомплект, выстрелов .. 50

пулемет, шт. 1

калибр, мм . 7,5

боекомплект, патронов .. 1250

Броневая защита, мм

лоб корпуса .. . 43

башни.. . 55

Мощность двигателя, л.с 102

Скорость максимальная, км/ч 23

Запас хода по шоссе, км 150

Глубина водных преград, преодолеваемых вброд, м 0,8
