А. Карпенко - Обозрение отечественной бронетанковой техники

Производство серия

База . БТР-60ПБ

Колесная формула 8x8

Боевая масса, т 10,3

Длина, мм . 7220

Ширина, мм 2825

Высота, мм 2690

Клиренс, мм . 475

Ср. уд. давл. в шинах, кг/см #178; 0,5-2,5

Тип двигателя карбюратор ГАЗ-49Б

Максимальная мощность, л.с . 2x90

Удельная мощность, л.с./т 17,5

Максимальная скорость, км/ч 80

Скорость на плаву, км/ч 9-10

Запас хода, км . 500

Запас топлива, л . 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м 2,0

– стенка, м 0,6

– брод, м плавает

Бронирование, мм

– лоб корпуса 8-10

– лоб башни . 8-10

Экипаж, чел 5

Вооружение:

– число х калибр, мм и тип

пулеметов 7,62 мм ПКМ

(боекомплект, шт.) . (600)

Визиры ДВ, ВОП

Радиостанция . Р-123М, Р-107М

Дополнительные сведения: Машина управления артиллерией 1В18 создана на базе бронетранспортера БТР-60ПБ. На машине имеется 4 амбразуры для ведения огня из личного оружия, аппаратура топопривязки 1Т121-1, артиллерийская буссоль ПАБ-2А, артиллерийский квантовый дальномер ДАК-1, ночной наблюдательный прибор ННП-21, прибор управления огнем ПУО-9М и др. Время, необходимое для обеспечения готовности к открытию огня батареи с марша – 10 мин. На ее базе создан модернизированный вариант 1В18-1.

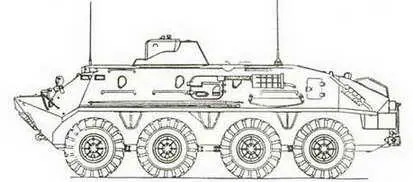

Машина командира батареи 1В18 "Клен-1".

Состояние на вооружении с сер. 70-х годов

Производство серия

База . БТР-60ПБ

Колесная формула 8x8

Боевая масса, т 10,3

Длина, мм 7220

Ширина, мм 2825

Высота, мм 2690

Клиренс, мм . 475

Ср. уд. давл. в шинах, кг/см #178; 0,5-2,5

Тип двигателя . карбюратор ГАЗ-49Б

Максимальная мощность, л.с . 2x90

Удельная мощность, л.с./т 17,5

Максимальная скорость, км/ч 80

Скорость на плаву, км/ч 9-10

Запас хода, км 500

Запас топлива, л . 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м . 2,0

– стенка, м . 0,6

– брод, м плавает

Бронирование, мм

– лоб корпуса . 8-10

– лоб башни . 8-10

Экипаж, чел 5

Вооружение:

– число х калибр, мм и тип

пулеметов 7,62 мм ПКМ

(боекомплект, шт.) (600)

Визиры . ДВ, ВОП

Радиостанция Р-130М.Р-123М, Р-107М

Дополнительные сведения: Машина управления артиллерией 1В19 создана на базе бронетранспортера БТР-60ПБ и по устройству аналогична 1В18, отличается от нее аппаратурой. На машине размещено 4 амбразуры для ведения огня из личного оружия, аппаратура топопривязки 1Т121-1, артиллерийская буссоль ПАБ-2А, артиллерийский квантовый дальномер ДАК-1, ночной наблюдательный прибор ННП-21, прибор управления огнем ПУО-9М и др. Время, необходимое для обеспечения готовности к открытию огня батареи с марша – 10 мин. На ее базе создан модернизированный вариант машины 1В19-1.

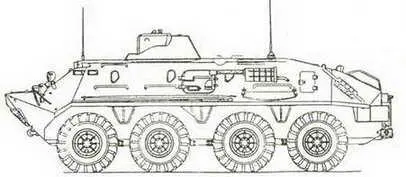

Машина командира дивизиона 1В19 "Клен-2".

Состояние на вооружении с 1964г.

разработчик КБ ХТЗ

Изготовитель . ХТЗ

Производство серия

Боевая масса, т . 9,7-12,2

Длина, мм . 6454

Ширина, мм 2850

Высота, мм 1920

Клиренс, мм . 400

Ср уд. давл. на грунт, кг/см #178; . 0,46

Тип двигателя дизель ЯМЗ-2Э8В

Максимальная мощность, л.с 240

Удельная мощность, л.с./т 19,6

Максимальная скорость,км/ч 61,5

Скорость на плаву, км/ч . 6

Преодолеваемые препятствия:

– подъем, град 35

– крен, град 25

– брод, м плавает

Экипаж(десант), чел . 2(11)

Вооружение:

– число х калибр, мм и тип

пулеметов 7,62 мм ПКТ

(боекомплект, шт.) (1000)

Прицел . М

Радиостанция Р-123

Амбразура для ведения огня . 4

Дополнительные сведения: Создан для перевозки боеприпасов и транспортировки средней полевой артиллерии. Грузопдъемность 2 т, при буксировке прицепов до 6,5 т. Над отделением управления установлена поворотная башенка ТКБ-01 с пулеметом ПКТ. На машине установлены приборы ночного видения ТВН-2Б На его базе разработана модификация для движения по снегу и болотистой местности МТ-ЛБВ, у которой уширена гусеница. Он применяется в северных районах.

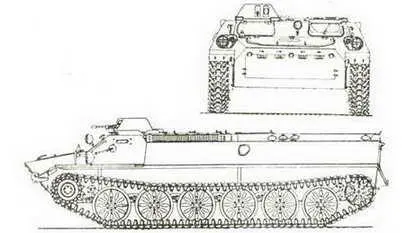

Бронированный транспортер-тягач МТ-ЛБ .

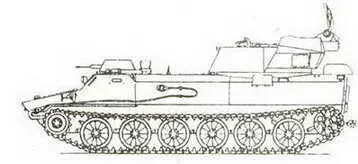

Радиолокационная станция СНАР-10.
