А. Карпенко - Обозрение отечественной бронетанковой техники

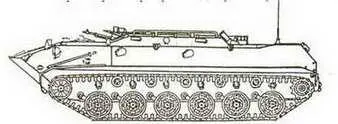

Бронетранспортер БТР-Д.

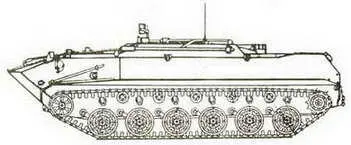

Машина управления артиллерией 1В119.

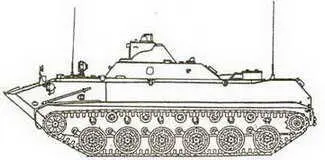

Командно-штабная машина БМД-1КШ.

Состояние на вооружении с 1979 г.

Разработчик . КБ Волгоградского ТЗ

Изготовитель . Волгоградский ТЗ

Производство серия

Боевая масса, т . 8,0

Длина, мм . 5885

Ширина, мм 2630

Высота, мм 1650

Клиренс, мм 100-450

Ср. уд. давл. на грунт, кг/см #178; 0,5

Преодолеваемые препятствия: -подъем, град 32

– крен, град 18

– ров, м . 2,0

– стенка, м 0,7

– брод, м плавающ.

Тип двигателя дизель 5Д20

Максимальная мощность, л.с 240

Удельная мощность, л.с/т 30

Максим, скорость , км/ч . 61

Скорость на плаву, км/ч 10

Запас хода, км 500

Бронирование, мм противопульное

Ср. пост-ки дымзавес . ТДА,4 х 902В

Экипаж, чел 2

Десант, чел . 8

Вооружение:

– число х калибр, мм и тип

пулеметов 2 х 7,62 мм ПКТ

(боекомплект, шт.) (2000)

– тип ПТУР . " Конкурс"

(боекомплект, шт.) (4)

Радиостанция Р-123М

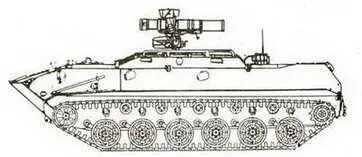

Дополнительные сведения: Создан на базе десантного бронетранспортера БТР-Д с дополнительным размещением противотанкового управляемого комплекса "Конкурс".

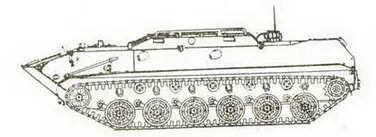

Бронетранспортер БТР-РД.

разработчик КБ Волгоградского ТЗ

Изготовитель Волгоградский ТЗ

Производство серия

Боевая масса, т 8,0

Длина, мм 5885

Ширина, мм 2630

Высота, мм . 1650

Клиренс, мм . 100-450

Ср. уд. давл. на грунт, кг/см #178; 0,5

Преодолеваемые препятствия:

– подъем, град 32

– крен, град 18

– ров, м 2,0

– стенка, м 0,7

– брод, м плавающ.

Тип двигателя дизель 5Д20

Максимальная мощность, л.с 240

Удельная мощность, л.с/т 30

Максим, скорость , км/ч . 61

Скорость на плаву, км/ч 10

Запас хода, км 500

Бронирование, мм противопульное

Ср. пост-ки дымзавес . ТДА,4 х 902В

Экипаж, чел 2

Десант, чел . 8

Вооружение:

– число х калибр, мм и тип

пулеметов . ›. 2 x7,62 мм ПКТ

(боекомплект, шт.) (2000)

– число и тип ПЗРК 6 х "Стрела-3"

Дополнительные сведения: Создан на базе десантного бронетранспортера БТР-Д с дополнительным размещением переносных зенитных ракетных комплексов типа " Стрела-3 ".

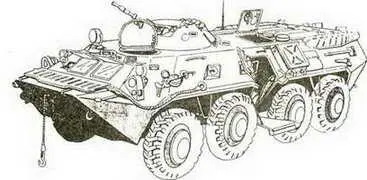

Бронетранспортер БТР-ЗД.

Состояние на вооружении

с 1986 г.

Разработчик . КБ ГАЗ

Изготовитель . Арзамасский МЗ

Производство серия с 1986 г.

База БТР-70

Колесная формула . 8x8

Боевая масса, т 13,6

Длина, мм 7500/7650

Ширина, мм 2900

Высота, мм 2450/2350

Клиренс, мм . 475

Ср. уд. давл. на грунт, кг/см #178; 1,77-3,09

Тип двиг. диз КАМАЗ-7403(ЯМЗ-238М2)

Максим, мощность, л.с . 260(240)

Удельная мощность, л.с./т 19,1-15,4

Максимальная скорость, км/ч 80-90

Скорость на плаву, км/ч 9,5

Запас хода, км 600

Запас топлива, л 300

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 25

– ров, м . 2,0

– стенка, м 0,5

– брод, м плавает

Бронирование, мм противопульное

Экипаж(десант), чел 2(8)

Вооружение:

– число х калибр, мм и тип

пулеметов . 14,5 мм КПВТ

(боекомплект, шт.) . (500)

– число х калибр, мм и тип

пулеметов . 7,62 мм ПКТ

(боекомплект, шт.) (2000)

– ПЗРК 2 х 9К34

– РПГ . РПГ-7

Прицел 1ПЗ-2

Радиостанция Р-123(Р-163-50У)

Ср. постановки дымзавес 902В

Дополнительные сведения: Главный конструкто А. Масягин. Создан на базе бронетранспортера БТР-70. На нем установлены пулестойкие шины КИ-80 или КИИ26. С 1993 г. бронетранспортер выпускается с двигателем ЯМЭ-238М2. Для стрельбы из личного оружия используются 7шаровых установокпод автоматАКМ. В машине установлен прибор радиационной разведки ДП-ЗБ, прибор химической разведки ВПХР. На его базе создан командирский бронетранспортер БТР-80К, САО 2С23, БРЭМ-К, вездеходный бронированный автомобиль ГАЭ-59032 и др. техника.
