А. Карпенко - Обозрение отечественной бронетанковой техники

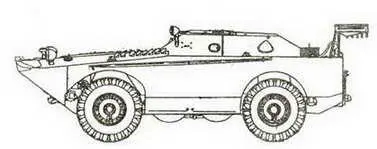

Бронированная разведывательно-дозорная машина БРДМ.

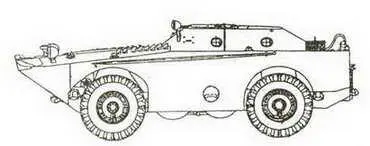

Бронированная разведывательно-дозорная машина БРДМ первых серий, с открытым верхом.

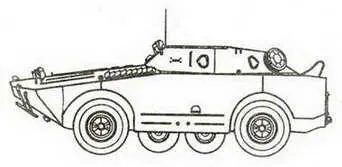

Машина химической разведки БРДМ-рх.

Состояние на вооружении с 1962 г

Разработчик . КБ ГАЗ

Изготовитель . ГАЗ

Производство . серия 1963-89г.г.

База БРДМ

Колесная формула . 8x8

Боевая масса, т 7,0

Длина, мм 5750

Ширина, мм 2350

Высота, мм . 2310

Клиренс, мм 340

Ср. уд. давл. в шинах, кг/см #178; 0,5-2,7

Тип двигателя карбюратор ГАЗ-41

Максимальная мощность, л.с 140

Удельная мощность, л.с./т 20,0

Максимальная скорость,км/ч 95

Скорость на плаву, км/ч 10

Запас хода, км 750

Запас топлива, л . 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 20-25

– ров, м 1,22

– брод, м . плавает

Бронирование, мм

– лоб корпуса 6-10

– лоб башни . 6

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия . 14,5 мм КПВТ

(боекомплект, шт.) (500)

– число х калибр, мм и тип

пулеметов . 7,62 мм ПКТ

(боекомплект, шт.) . (2000)

Прицел ПП-61А

Радиостанция Р-123

Дополнительные сведения: Главный конструктор В.А. Дедков. Создана на базе шасси БРДМ и имеет закрытый герметичный корпус. Сверху корпуса установлена бронированная башня со спаренными пулеметами КПВТ и ПКТ, приводы пулемета ручные. Машина оснащена навигационной аппаратурой ТНА-2. Для движения по воде используется водометный движитель. На базе БРДМ были созданы машины управления БРДМ-2у, химической разведки БРДМ-2рхб, противотанковые комплексы 9П122, 9П133, 9П148, зенитно-ракетный комплекс 9П31.

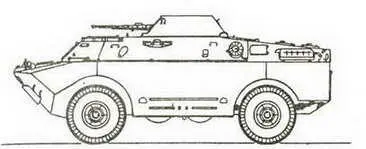

Бронированная разведывательно-дозорная машина БРДМ-2.

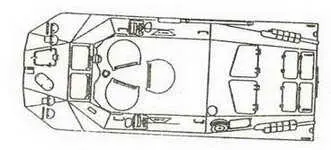

Общая компоновка БРДМ-2.

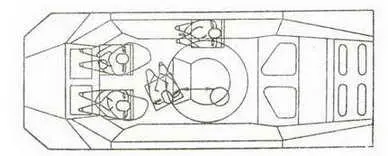

Схема размещения экипажа в корпусе БРДМ-2.

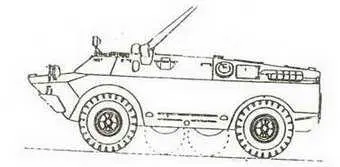

Машина управления БРДМ-2 У.

Состояние на вооружении с середины 60-х годов

разработчик КБ ГАЗ

Изготовитель . ГАЗ

Производство серия

База БРДМ-2

Колесная формула 8x8

Боевая масса, т 7,09

Длина, мм . 6100

Ширина, мм 2350

Высота, мм 2020

Клиренс, мм . 380

Ср. уд. давл. в шинах, кг/см #178; 0,5-2,7

Тип двигателя карбюратор ГАЗ-41

Максимальная мощность, л.с 140

Удельная мощность, л.с./т . 19,74

Максимальная скорость,км/ч . 95

Скорость на плаву, км/ч 10

Запас хода,км 750

Запас топлива, л . 290

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 20-25

– ров, м 1,22

– брод, м плавает

Бронирование, мм

– лоб корпуса . 6-10

– лоб башни . 6

Экипаж, чел 3

Вооружение:

– число х калибр, мм и тип

орудия 14,5 мм КПВТ

(боекомплект, шт.) (500)

– число х калибр, мм и тип

пулеметов . 7,62 мм ПКТ

(боекомплект, шт.) (2000)

Прицел ПП-61А

Радиостанция . P-123M

Дополнительные сведения: Создана на базе шасси БРДМ-2. Оснащена машина специальными средствами химической и радиационной разведки: автоматическим газосигнализатором ГСА-12, войсковым прибором химической разведки (ВПХР), измерителем мощности дозы радиационного заражения ДП-5В, рентгенометром ДП-ЗБ.

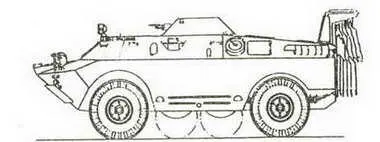

Химическая разведывательная машина БРДМ-2рхб.

Состояние создан в 1959 г.
