А. Карпенко - Обозрение отечественной бронетанковой техники

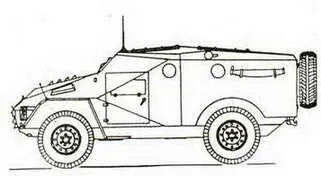

Бронетранспортер БТР-40А(ЖД).

Состояние создан в 1956 г.

Разработчик КБ ГАЗ

Изготовитель . ГАЗ

Производство . опытный образец

База БТР-40

Колесная формула . 4x4

Боевая масса, т 5,3

Длина, мм 5000

Ширина, мм 1900

Высота, мм . 1930

Клиренс, мм . 276

Тип двигателя карбюратор ГАЗ-40

Максимальная мощность, л.с 78

Удельная мощность, л.с./т 14,7

Максимальная скорость,км/ч 78

Запас хода,км 285

Запас топлива,л . 120

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 20-25

– ров, м 0,75

– брод, м 0,9

Бронирование, мм

– лоб корпуса . 8

Экипаж(десант), чел 2(8)

Вооружение:

– число х калибр, мм и тип

пулеметов 7,62 мм СГМТ

(боекомплект, шт.) (1250)

Прицел М

Радиостанция 10-РТ-12

Дополнительные сведения: Вариант бронетранспортера БТР-40, оборудованный системой централизованной подкачки шин. К каждому колесу снаружи через ступицу подводится воздух. На машине были установлены две дополнительные фары. В серию машина не пошла.

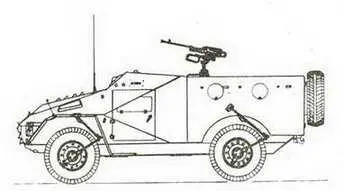

Бронетранспортер БТР-40В.

Состояние принят на вооружение в 1958 г.

Разработчик КБ ГАЗ

Изготовитель . ГАЗ

Производство серия с 1957 г.

База БТР-40П

Колесная формула . 4x4

Боевая масса, т 5,3

Длина, мм 5000

Ширина, мм 1900

Высота, мм . 2060

Клиренс, мм 276

Ср. уд. давл. в шинах, кг/см #178; 0,5-3,0

Тип двигателя карбюратор ГАЗ-40

Максимальная мощность, л.с 78

Удельная мощность, л.с./т 14,7

Максимальная скорость,км/ч 78

Запас хода, км 285

Запас топлива, л . 120

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 20-25

– ров, м 0,75

– брод, м . 0,9

Бронирование, мм

– лоб корпуса . 6-8

Экипаж(десант), чел . 2(6)

Вооружение:

– число х калибр, мм и тип

пулеметов . 7,62 мм СГМТ

(боекомплект, шт.) (1250)

Прицел . М

Радиостанция . 10-РТ-12

Дополнительные сведения: Создан на базе БТР-40 и отличается от того бронированной крышей. В крыше размещены два двухстворчатых люка. Пулемет устанавливается на лобовом или кормовом кронштейнах. Бронетранспортер изготовлен небольшой серией.

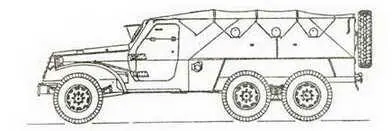

Бронетранспортер БТР-40Б.

Состояние принят на вооружение в 1950г.

Разработчик . КБ ЗИС

Изготовитель ЗИС

Производство . серия с 1950г.

База ЗИС-151

Колесная формула . 6x6

Боевая масса, т 8,6

Длина, мм 6550

Ширина, мм 2320

Высота, мм . 2360

Клиренс, мм . 286

Тип двигателя . карбюратор ЗИС-123

Максимальная мощность, л.с 110

Удельная мощность, л.с./т 12,8

Максим, скорость , км/ч 75

Запас хода, км . 550-600

Ср. уд. давление в шинах, кг/см #178; . 4

Преодолеваемые препятствия:

– подъем, град . 30

– крен, град 20

– ров, м 0,8

– стенка, м 0,6

– брод, м . 0,8

Запас топлива, л 300

Бронирование, мм

– лоб корпуса 13

Экипаж (десант), чел 2(17)

Вооружение:

– число х калибр, мм и тип пулеметов 7,62 мм СГМ

(боекомплект, шт ) . (1250)

Прицел М

Радиостанция 10-РТ-12

Дополнительные сведения: Создан на шасси автомобиля повышенной проходимости ЗИС-151. Корпус БТР несущий из катаных броневых листов толщиной 6,8,10 и 13 мм. Пулемет может быть установлен на одном из четырех кронштейнов по периметру корпуса. На машине применены шины 9.00-20. На его базе создано целое семейство бронетранспортеров и др. бронированных машин. Снят с вооружения в 1993г.

Бронетранспортер БТР-152.

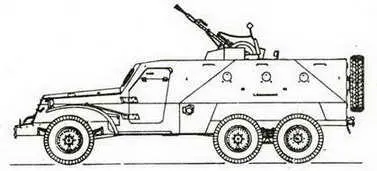

Зенитная установка БТР-152Д (ЗТПУ-2).

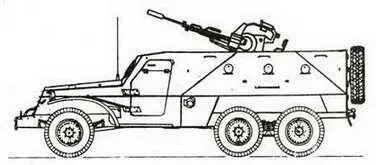

Зенитная установка ЗУ-23 на бронетранспортере БТР-152В1.

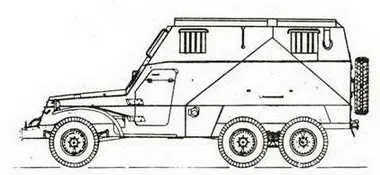

Машина управления БТР-152 У.

Состояние на вооружении с 1951г.

Разработчик КБ ЗИС
