А. Карпенко - Обозрение отечественной бронетанковой техники

Прицел М

Радиостанция . 10-РТ-12

Дополнительные сведения: В 1947 г. на базе автомобиля ГАЗ-бЗ были развернуты работы по БТР об.141 с 8 десантниками Ведущий конструктор В.К.Рубцов. На машине применены шины 9,75x18. Результатом работы стало принятие на вооружение бронетранспортера БТР-40. В дальнейшем на его базе создано целое семейство бронированных машин БТР-40А, БТР-40Б и др. В 1969 г. проходил испытания БТР-40 ЖД для движения по железной дороге, он был оснащен стальными катками с внутренними ребордами, укрепленными на откидных рычагах спереди и сзади корпуса. Замена хода занимала 3-5 минут.

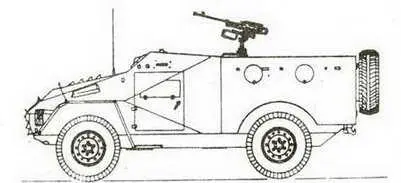

Бронетранспортер БТР-40.

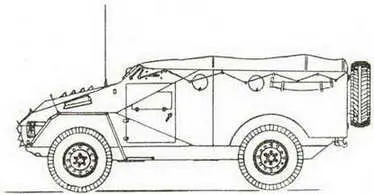

Опытный образец первого варианта БТР-40 (1948 г.).

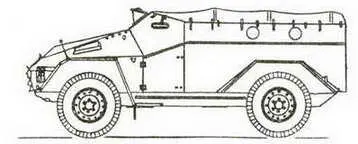

Опытный образец второго варианта БТР-40 (1948 г.).

Бронетранспортер БТР-40 выпуска 1950 года.

Состояние создан в 1969 г.

Разработчик . КБ ГАЗ

Изготовитель ГАЗ

Произведете© опытный образец

База БТР-40

Колесная формула . 4x4

Боевая масса, т 5,8

Длина, мм 5000

Ширина, мм 1900

Высота, мм . 1830

Клиренс, мм . 276

Тип двигателя карбюратор ГАЗ-40

Максимальная мощность, л.с 78

Максим, скорость , км/ч 78

Ск. по железной дороге, км/ч 50

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 20-25

– ров, м . 0,75

– брод, м . 0,9

Бронирование, мм

– лоб корпуса 8

Экипаж, чел 10

Вооружение:

– число х калибр, мм и тип пулеметов 7,62 мм СГМБ

(боекомплект, шт.) (. )

Прицел М

Радиостанция Р-113

Дополнительные сведения: Создан на базе бронетранспортера БТР-40, нг который установлены устройства , аналогичные БТР-40А(ЖД), позволяющие двигаться по железной дороге. Было изготовлено несколько опытных образцов машины.

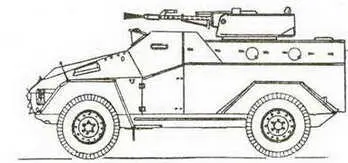

Бронетранспортер БТР-40(ЖД).

Состояние принят на вооружение в 1951г.

Разработчик КБ ГАЗ

Изготовитель . ГАЗ

Производство серия с 1951г.

База . БТР-40

Колесная формула 4x4

Боевая масса, т . 5,6

Длина, мм . 5000

Ширина, мм 1900

Высота, мм 2330

Клиренс, мм 276

Тип двигателя карбюратор ГАЗ-40

Максимальная мощность, л.с 80

Удельная мощность, л.с./т . 14,28

Максимальная скорость,км/ч . 75

Запас хода, км 285

Запас топлива, л 120

Преодолеваемые препятствия:

– подъем, град 28-30

– крен, град 20-25

– ров, м 0,75

– брод, м 0,9

Бронирование, мм

– лоб корпуса . 8

Экипаж, чел . 4-5

Вооружение:

– число х калибр, мм и тип

орудия , . 2 х 14,5 мм КПВ

(боекомплект, шт.) (1200)

Прицел ОП-1-14.ВК-4

Радиостанция 10-РТ-12

Дополнительные сведения: Опытный образец построен в 1947 г., машина создана на базе БТР-40 с установкой на нее спаренной пулеметной зенитной установки, аналогичной установленной на БТР-152А. На базе БТР-40А в дальнейшем был создан вариант машины с возможностью движения по железной дороге (БТР-40АЖД). Зенитная пулеметная установка имела угол возвышения +90 град., угол склонения -5 град. Стрельба ведется по наземным и воздушным целям.

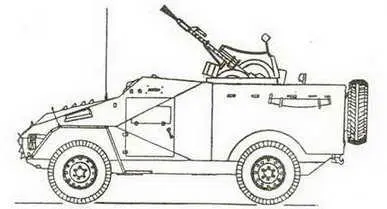

Зенитная установка БТР-40А.

Состояние создан в 1969г.

Разработчик КБ ГАЗ

Изготовитель . ГАЗ

Производство . . опытный образец

База . БТР-40А

Колесная формула . 4x4

Боевая масса, т 5,8

Длина, мм . 5000

Ширина, мм 1900

Высота, мм . 2230

Клиренс, мм . 276

Тип двигателя карбюратор ГАЗ-40

Максимальная мощность, л.с 78

Максимальная скорость,км/ч 78

Скорость по ж/дороге,км/ч 50

Преодолеваемые препятствия:

– подъем, град 30

– крен, град 20-25

– ров, м . 0,75

– брод, м . 0,9

Бронирование, мм

– лоб корпуса . 8

Экипаж, чел 4

Вооружение:

– число х калибр, мм и тип

орудия 2 х 14,5 мм КПВ

(боекомплект, шт.) (1200)

Прицел ОП-1-14

Радиостанция Р-113

Дополнительные сведения: Создан на базе зенитной установки ЗТПУ-2 (БТР-40А) с размещением на ней в передней и задней частях машины откидных рычагов с пружинными амортизаторами и осями, на которых установлены стальные катки с внутренними ребордами. Движение по железной дороге обеспечивается основными колесами. Время перевода машины для движения по рельсам 3-5 минут. Было изготовлено несколько опытных образцов.
