Чтобы достижение указанных результатов стало реальным, ПЭУ с погруженным на нее СА должна быть двигаться по шоссейным дорогам со скоростью 40-50 км/ч, по фунтовым дорогам – 20-30 км/ч, по мелколесью, сухому сыпучему песку, полуметровому снежному покрову, заболоченной местности, переувлажненному грунту и воде – 5-10 км/ч. В дополнение ко всему следовало уверено преодолевать подъемы и спуски крутизной 25-30°, устойчиво двигаться по косогору с уклоном до 22°, безбоязненно плавать при высоте волн 0,5 м и скорости ветра 15 м/сек, переезжать рвы и канавы шириной 1,5 метра. Дальность действия 400 км определялась исходя из того, что ПЭУ должна осуществлять поиск СА в радиусе 30- 50 км.

Столь высокие эксплуатационные данные могли быть получены только благодаря применению неординарных технических решений. И они были найдены.

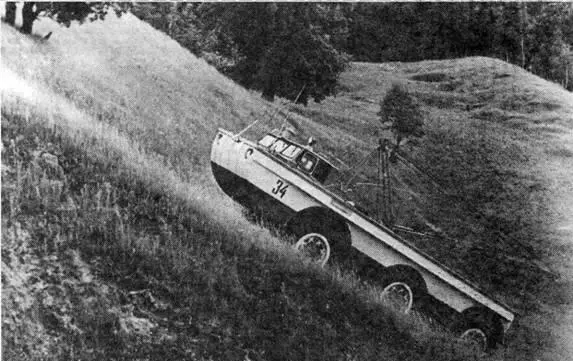

ПЭУ-1 на испытаниях без груза преодолевала подъем в 34°. с грузом – 30°

Равномерное расположение осей по базе машины (2500 + 2500мм) давало возможность без помех преодолевать канавы и кюветы шириной более 2 метров, обеспечивало монтаж специального оборудования и облегчало придание автомобилю свойства плавучести.

Совокупность работы силовой установки, трансмиссии, подвески и колес обеспечили требуемые тяговые и скоростные качества.

Одним из показателей, характеризующих скоростные свойства и среднюю скорость движения поисково-эвакуационной установки является удельная мощность, т.е. отношение мощности двигателя к полной массе автомобиля, которая превышала 15 л.с/т. Это достигнуто за счет установки доработанного варианта серийного двигателя ЭИЛ-375Я. V-образный, 8-цилиндровый мотор рабочим объемом около 7 литров имеет мощность 180 л.с. и развивает крутящий момент 47,5 кгс.м. Его размещение позади кабины позволило не только смонтировать все радиотехническое оборудование в передней части, но и обеспечивало места для четырех членов экипажа, а также съемных носилок. Габаритные ограничения наложили свой отпечаток на систему охлаждения. Ее радиатор установлен справа от двигателя вблизи борта, а воздухозаборник смещен влево. Влево пришлось перенести воздухоочиститель, соединив его с двигателем подводящей магистралью. Пуск двигателя при низких температурах обеспечивается с помощью предпускового подогревателя. Прямоточный глушитель установлен справа снаружи палубы.

Благоприятное влияние на проходимость за счет плавного подведения крутящего момента к ведущим колесам при движении по поверхностям с ограниченными несущими свойствами, уменьшение динамических нагрузок в трансмиссии, благодаря гашению возникающих колебаний, повышение средних скоростей движения, вследствие более полного использования мощности двигателя при переменных режимах движения, существенное облегчение работы водителя из-за более низких физических нагрузок, обеспечивала установленная на ПЭУ гидромеханическая передача (ГМП). Она состоит из последовательно соединенных в одном блоке гидротрансформатора, планетарной автоматической коробки передач и понижающего редуктора (демультипликатора), которые заимствованы от четырехосного армейского автомобиля ЗИЛ-135Л.

Одноступенчатый комплексный гидротрансформатор, непрерывно и автоматически изменяющий силовой поток двигателя в зависимости от встречающихся на пути автомобиля сопротивлений, включает насосное колесо, жестко соединенное с силовой установкой, турбинное колесо, связанное с коробкой передач, и расположенные между ними двух реакторных колес.

При трогании машины с места гидротрансформатор увеличивает крутящий момент в 2,75 раза. По мере увеличения оборотов турбины, т.е. по мере разгона автомобиля, крутящий момент на выходе из гидротрансформатора уменьшается до величины крутящего момента двигателя и гидротрансформатор начинает работать в режиме гидромуфты, с высоким КПД, равным 0,95.

Чтобы расширить коэффициент приспособляемости гидротрансформатора в соответствии с изменяющимися дорожными условиями, к нему присоединена планетарная коробка передач, обеспечивающая три передачи переднего и одну – заднего хода. Коробка передач состоит из планетарного механизма, двух многодисковых сцеплений, двух ленточных тормозов и системы автоматического управления. Масло в круг циркуляции гидротрансформатора, систему автоматического управления и для смазки шестерен и подшипников подается передним и задним шестеренными насосами.
