Рулевой механизм типа глобоидальный червяк – трехгребневый ролик, имеющий среднее передаточное отношение 23,5. Он своим картером крепится к раме, а рулевой колонкой – к поперечине щитка приборов. При повороте руля сошка рулевого механизма перемещает золотник клапана управления и направляет рабочую жидкость от насоса к исполнительным цилиндрам.

Для снижения скорости движения автомобиля в тяжелых условиях, быстрой остановке и удержании его на стоянке ПЭУ-1 оборудовалась барабанными рабочими и стояночными тормозами с пневмогидравлическим и механическим приводами соответственно. Создание необходимых тормозных усилий достигается использованием энергии сжатого воздуха, а сила к тормозному механизму передается жидкостью.

Торможение осуществляется сжатым воздухом, нагнетаемым в пару воздушных баллонов компрессором, приводимым от двигателя. Система оснащена пневмоусилителем, который соединен с баллонами тормозным краном. Управляется тормозной кран педалью, связанной с ним механическим приводом. При нажатии на педаль сжатый воздух поступает в пневмоусилитель, создающий нужное давление в главном цилиндре гидросистемы привода тормозов. Главный цилиндр связан системой трубопроводов с колесными гидравлическими цилиндрами, поршни которых прижимают колодки к тормозным барабанам.

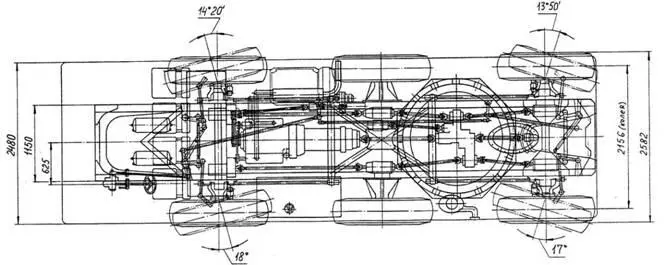

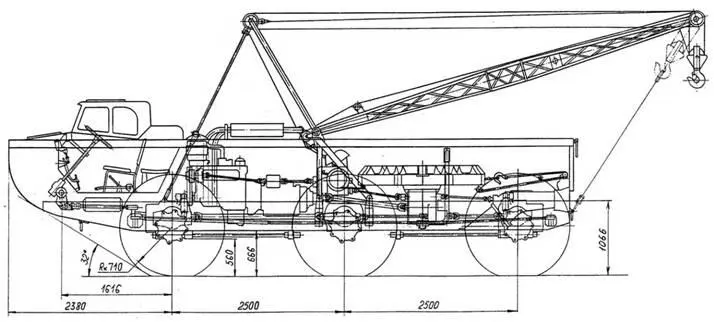

Компоновка ПЭУ-1 (ПЭУ-IP), Вид сбоку. Снизу – вид в плане.

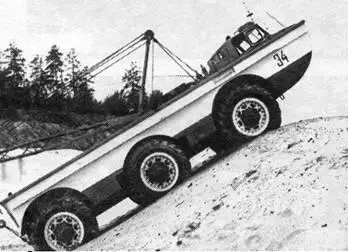

Машина уверенно брала крутой подъем на выходе из водоема

Амфибия быстро входила в воду

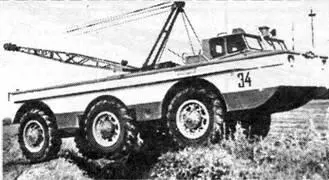

Машине не были страшны, рвы и канавы шириной более 2 метров

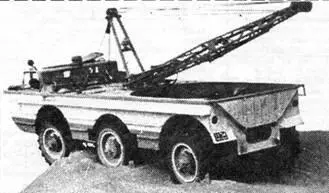

Вездеход без особого труда двигался по песчанной поверхности

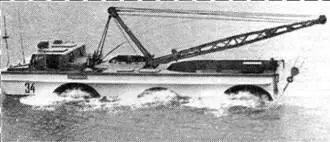

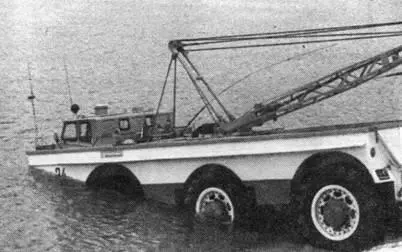

ПЭУ-1 обладала хорошими водоходными качествами

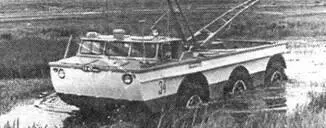

Используя систему регулирования давления воздуха в шинах, ПЭУ могла преодолевать болото глубиной 0,6-0,8 м

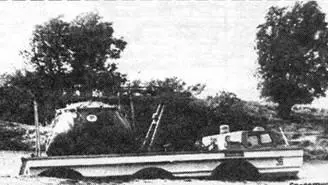

Амфибия была способна транспортировать груз по воде при высоте волн до 0.5 м

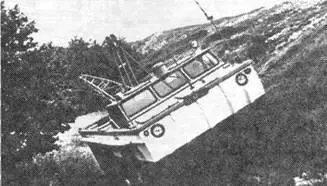

Машина не опрокидывалась на косогоре крутизной 22°

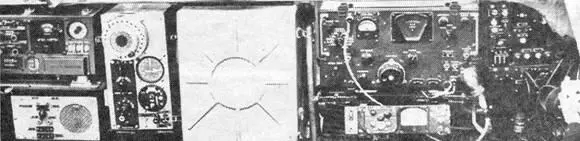

Все пространство на панели приборов, включая правый борт, было занято пультами управления связной, пеленгаицонной и радионавигационной системами

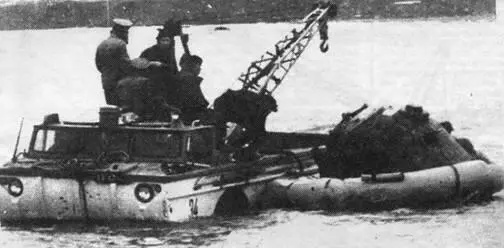

Эвакуация членов экипажа приводнившегося СА.

Рабочие тормоза герметичные, установлены на понижающих редукторах всех колес.

Стояночный колодочный тормоз смонтирован на передних бортовых передачах и его привод осуществляется из кабины рычагом через систему тяг.

Многие элементы тормозной системы унифицированы с аналогичными узлами автомобилей ЗИЛ-130 и ЗИЛ-135Л.

Пневматическая система используется также для регулирования давления воздуха в шинах, приведения в действие стеклоочистителя, звукового сигнала, тормоза лебедки и термостата жалюзи системы охлаждения двигателя.

Исходя из того, что характерными условиями движения ПЭУ во время поиска и эвакуации космических объектов и их экипажей будут разбитые дороги, а также полное бездорожье, качество разрабатываемой подвески не должно ограничивать среднюю скорость, которую позволяют развить удельная мощность двигателя и сила тяги по сцеплению колес машины с дорогой. При этом подвеска должна иметь достаточную прочность и надежность в сложных эксплуатационных условиях, быть простой в изготовлении и хорошо приспособленной к ремонту.
