P. Мельников - Башенные броненосные фрегаты

Для увеличения света в жилой палубе фрегата "Адмирал Грейг" найдено нужным вдобавок к ввинчивающимся иллюминаторам вставить по 4 глухих призматических иллюминатора около башен, и, как они приходятся под выстрелами, коими легко могут быть вырваны, то в стеклах призм иметь четверти, на кои накладывать рамки и крепить сквозными болтами. Размеры этим иллюминаторам дать по возможности меньшие, так как они не имеют боевых крышек. Для получения же света в палубу удлинить призму на 1 дюйм и медные рамки крепить с палубой не сквозными болтами, а медными винтами с крупной нарезкой.

По рангоуту для фрегатов "Адмирал Спиридов", "Адмирал Чичагов", "Адмирал Грейг" и "Адмирал Лазарев" в заключении Кораблестроительного отделения сообщены следующие предметы:

1) Так как рангоут и парусность для этих фрегатов приказано было делать по утвержденному в 1867 г. чертежу, на котором мачты обозначены без вантов и без треног, то следует ли делать к ним ванты или назначено будет иметь мачты с треногами системы Кольза?

2) Доставить Кронштадтскому порту подробный чертеж с обозначением всех размерений мачт и с показанием вант и подстав под мачты, без чего невозможно составить исчисление на изготовление железных мачт для этих фрегатов и для фрегата "Минин", так как штатные положения для постройки деревянных мачт не могут быть применены к железному рангоуту для броненосных судов.

3) Рассмотреть составленный мачтовым мастером Кронштадтского порта детальный чертеж мачт для этих фрегатов.

Рассмотрев и обсудив эти предметы с участием начальника эскадры броненосных судов, Кораблестроительное Отделение положило: укрепить на поименованных фрегатах мачты проволочными вантами и штагами в следующем порядке: фок-мачту 4 вантами (по две с каждой стороны судна) 5 дюймов в окружности, а грот- и бизань-мачту вантами (также по две на стороне) в 4 ½ дюйма в окружности; фок-штаг иметь в 6 дюймов, а грот- и бизань-штаги в 4 ½ дюйма в окружности. Вант-путины иметь по четыре на стороне с каждой мачты, полагая две средние запасными и в расстоянии от передней и задней вант около 18-20 дюймов.

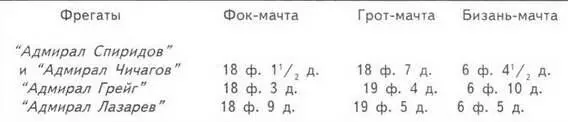

Что касается диаметров и систем устройств мачт, то, рассмотрев чертеж железных мачт, спроектированных мачтовым мастером Кронштадтского порта для этих фрегатов, Корабельное Отделение сочло необходимым сделать:

1) Фок-мачту соответственно длине ее от палубы до топа в диаметре 20 дюйм, т. е. против проектированной мачты (в 19 ½ дюйм.), диаметр ее прибавить на ½ дюйма.

2) По длине грот-мачты 55 фут., на которой парусность менее площади фоковых парусов, диаметр ее сделать в 17 ¾ дюйм., на 1 1/4 дюйм, более запроектированного.

3) На том же основании диаметр бизань- мачты сделать в 16 1/4 дюйм., вместо 15 1/5 дюйм., назначенных на проекте.

Согласно этим замечаниям, на чертеже устройства мачт сделаны исправления, которые при постройке мачт надлежало принять к руководству.

При сообщении всего этого исправляющему должность главного Кронштадтского порта препровождена и копия с чертежа рангоута и парусности полученного через начальника эскадры броненосных судов.

10) Рассмотрены с участием начальника эскадры броненосных судов и одобрены два чертежа парусности для ялов фрегатов "Адмирал Спиридов" и "Адмирал Чичагов".

Броненосные двухбашенные фрегаты "Адмирал Спиридов" и "Адмирал Чичаргов" (Продольный разрез и вид сверху)

1,2 – верхняя и жилая палубы; 3 – водоотливной насос ; 4 – ручной привод насоса; 5 – продольный мостик; 6 – леерное ограждение; 7 – вспомогательный локомотивный котел; 8 – штурвалы рулевого управления; 9 – компас; 10 – брашпиль; 11 – камбуз; 21 – бортовые клюзы; 13 – сходной люк; 14 – клапан в между дон ном пространстве с приводом из жилой палубы; 15 – клапанная коробка водоотливных насосов; 16 – цепной ящик; 17 – приемная коробка откачивания воды со второго дна; 18 – водоотливная труба под вторым дном; 19 – котельное отделение; 20 – клинкет перепуска воды в междудонном пространстве; 21 – приемные трубы водоотливной системы; 22 – машинное отделение; 23 – опорный подшипник гребного вала; 24 – труба затопления крюйт-камеры

11) Рассмотрена смета по добавочным работам на фрегатах "Адмирал Спиридов" и "Адмирал Чичагов", произведенных в боевых башнях их и вызванных вследствие изменений в чертежах башен сравнительно с башнями лодки "Смерч". Изменения эти состояли в следующем:
