Оскар Паркс - Линкоры Британской империи. Часть 7. Эпоха дредноутов

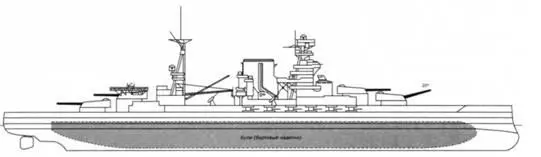

Бортовые наделки (були) линкора «Куин Элизабет»

Линейный корабль «Бархэм»

Вид на 1930-е годы с установленными булями и сдвоенной дымовой трубой

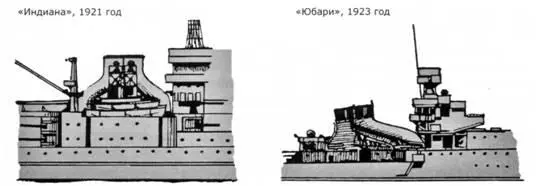

Примеры использования сдвоенных дымовых труб на кораблях иностранных флотов

Слева – линейный корабль «Индиана» (США), справа – крейсер «Юбари» (Япония)

С шириной, увеличенной до 31,7 м, нормальное водоизмещение было 31 100 т при осадке 9,53 м; скорость при этом несколько уменьшалась и во время службы достигала максимального значения 24 уз.

Объединение двух дымовых труб в одну было сделано для того, чтобы избавить мостик и посты управления артиллерийским огнем от нагревания, задымления и рефракции. Впервые это сделали американцы на своих кораблях типа «Индиана», которые были выведены из списков флота по условиям Договора 1921 г., позже – японцы на крейсере «Юбари».

Это было эффективным, но дорогим средством, к тому же такая широкая труба не украшала силуэт корабля. К счастью, на кораблях этого типа уродливый «хобот» был замаскирован большим мостиком, поэтому большая элипсовидная дымовая труба стала наиболее «импозантной» конструкцией, хотя и оскорбляла взор наиболее утонченных эстетов.

Так как флот все больше нуждался в противовоздушной защите, необходимость в новых и эффективных орудиях, которые могли вести огонь с высокой скоростью, привела к серии испытаний в 1921 г., выполненных под командованием контр-адмирала Эсборна. В результате этих испытаний на вооружение была принята многоствольная артиллерийская установка, способная отражать атаку бомбардировщиков на малых дальностях или вести огонь по торпедоносцам. Именно авиация представляла собой самую большую угрозу для флота.

Сдвоенная дымовая труба линейного корабля «Куин Элизабет»

Вид на среднюю часть корабля после модернизации

Производство этого сложного орудия было возложено на завод в Элсвике и фирму «Виккерс», и после шестилетней работы фирма «Виккерс» создала 8-ствольную автоматическую установку системы «пом-пом», отвечавшую всем требованиям. После серии испытаний в Портсмуте орудие было передано в производство, и на каждом корабле должны были установить по четыре таких зенитных установки, стоимостью 3 000 000-4 000 000 ф.ст. Столь высокая цена определялась стоимостью боезапаса. Однако британское министерство финансов отказалось от таких расходов в бюджете 1928 г., хотя после большой дискуссии было достигнуто соглашение о том, что ограниченное число этих орудий будет заказано заводам, но только с малым боезапасом. Это была серьезная задержка в оснащении флота зенитными орудиями и обучении экипажа стрельбе из совершенно нового оружия, но достаточное количество таких установок флот получил все же к 1939 г., и они сыграли очень важную роль в противовоздушной защите кораблей.

На «Бархэме» одноствольные 76- и 102-мм зенитные орудия были заменены четырьмя 102-мм, размещенными на верхней палубе в середине корабля, и многоствольными автоматами «пом-пом», установленными по одному на платформе с обеих сторон дымовой трубы. Вместо взлетных площадок на вершинах башен «В» и»Х», на крыше башни «X» установили катапульту типа McTaggart, которая обслуживалась специальным краном, установленным на деррик-мачте.

Построили навигационный мостик, накрытый куполом, а нижний расширили, вся конструкция теперь соединялась с фор-марсом. Пост управления 15-дм орудиями находился ниже верхнего поста управления 152-мм артиллерией. «Бархэм» был единственным кораблем, на треногой мачте которого установили платформу для поста управления торпедной стрельбой.

В 1934 г. «Малайя» и «Уорспайт» были поставлены на дальнейшую модернизацию, по завершении которой «Куин Элизабет» и «Вэлиант» исключили из службы для проведения аналогичных работ, которые закончились в сентябре 1939 г. «Бархэм» должен был последовать за ними, но война отменила его реконструкцию, и он закончил свою карьеру без переделок.
