Оскар Паркс - Линкоры Британской империи. Часть 7. Эпоха дредноутов

Линейный корабль «Куин Элизабет»

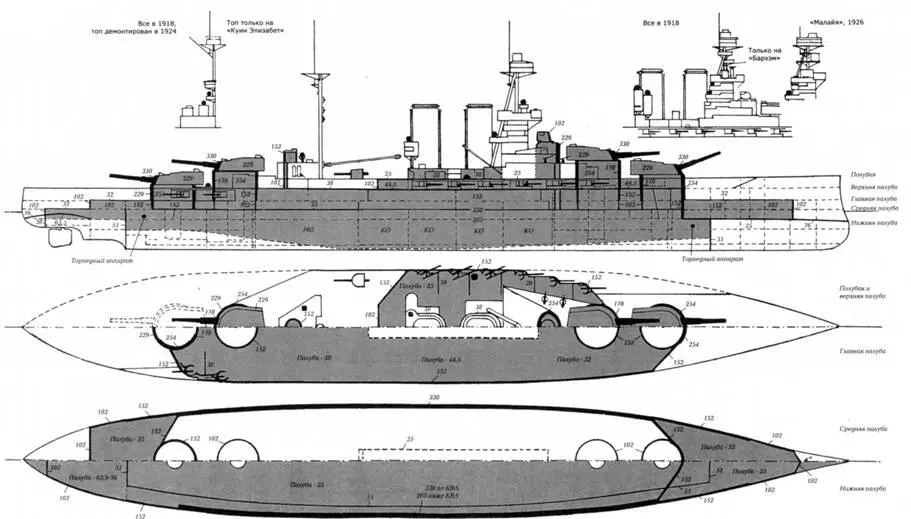

Схема бронирования

Первоначальное водоизмещение 27 500 т при осадке 8,76 м увеличилось до 29 150 т при осадке 9,18 м после постъютландской модернизации, в результате которой было существенно усилено бронирование. По сравнению с «Айрон Дюк», длина увеличилась на 6,1 м, а ширина на 0,15 м и осадка на 0,23 м, что привело к увеличению водоизмещения на 2 500 т. Так как башня «Q» в этом проекте не предусматривалась, полубак продлили до барбета башни «X», отсутствие брони за казематами позволило сэкономить вес и разместить катера позади дымовых труб, которые поднимались стрелой кранов, установленных у основания грот-мачты.

Новые 15-дм/42 орудия весили 97,3 т, стреляли 870,9-кг снарядами на расстояние 21 400 метров, используя полный заряд 194,1 кг кордита со скорострельностью два выстрела в минуту. С барбетами, диаметр которых был 10,36 м – на 0,61 м больше, чем в предыдущих типах кораблей, – общий вес орудий, установок, барбетов и башен был практически таким же, как на линкорах, вооруженных 13,5-дм орудиями, сгруппированными в пяти башнях главного калибра. Как и на «Айрон Дюк», толщина брони барбета резко менялась, самая толстая броня была в мидельном сегменте, где удар был более вероятен, и утоньшалась к диаметральной плоскости. Между палубами, где была защита бортового броневого пояса, толщина брони сокращалась до 102 мм, что на один дюйм больше, чем на «Айрон Дюк».

Башни были такими же, как на «Айрон Дюк», но больших размеров с 229-мм стенками и 381-мм лобовой броней. Они имели на крыше визирные козырьки, что ограничивало углы вертикального наведения.

Размещение батареи противоминных орудий было, безусловно, слабым местом в проекте. На «Айрон Дюк» требовалось, чтобы эти батареи занимали как можно меньшее пространство, которое Уаттс хорошо организовал. Но на «Куин Элизабет», с ее длинной палубой полубака, не было необходимости для скопления орудий в носовой части, и батареи могли очень хорошо разместиться дальше в корму от середины корабля. Однако «Айрон Дюк» использовался как образец, и, хотя орудия были сгруппированы ниже башни «В», они страдали тем же – в свежую погоду заливались водой. Полубак уходил дальше в корму, что позволяло трем носовым орудиям с каждого борта (около 57,9 м от носа) иметь угол наведения в нос корабля. В бесполезности кормовых 152-мм орудий на «Айрон Дюк» еще не успели убедиться к моменту вступления «Куин Элизабет» в строй, поэтому она вышла в море со всеми 16-ю орудиями этого калибра. Но на остальных кораблях этой серии позиции кормовых орудий обшили металлическими листами и заменили их одноствольными пушками с каждого борта в средней части корабля, защитив их броневыми щитами, – считалось, что они стоили целой батареи, стоящей на палубе внизу. Когда понадобилось место для противовоздушной защиты, эти орудия заменили 4-дюймовыми.

Бронирования барбетов

Слева – «Айрон Дюк», справа – «Куин Элизабет»

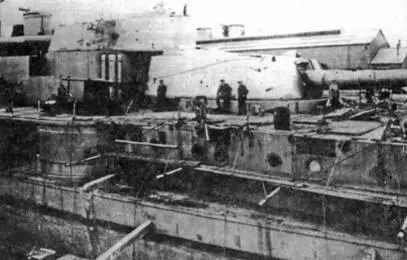

Кормовые башни главного калибра линкора «Уорспайт»

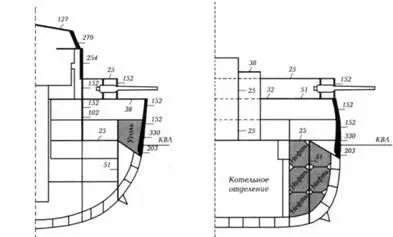

Поперечные сечения линкора «Куин Элизабет» Горизонтальное и вертикальное бронирование в районе башни «В» главного калибра (слева) и котельных отделений (справа)

Орудия 152-мм батареи были разделены 38-мм броневыми щитами, которые по высоте простирались от палубы до палубы, но уходили лишь на 4,57 м вглубь корпуса, таким образом орудийные казематы были открыты с тыльной стороны. Во время Ютландского сражения там уложили готовые кордитовые заряды. Пожар, вызванный взрывом этих зарядов, привел к тяжелым повреждениям на «Малайе». Вдобавок был установлен комингс внутри борта орудийных казематов, чтобы вода не поступала через орудийные порты.

Броня распределялась по тем же линиям, что на «Айрон Дюк», но в общем толщина ее немного уменьшалась.Толщина броневого пояса по ватерлинии увеличивалась с 305 до 330 мм, такой же броней, вместо 229-мм, защищалась средняя палуба, а вдоль главной палубы толщина брони уменьшалась с 203 до 152 мм. Все переборки имели 152-мм толщину, под барбетом башни «А» толщина переборки уменьшалась до 51 мм. Броня палубы местами утоньшалась до 6 мм, однако в общем была 95 мм в средней части корабля вместо 89 мм, как на «Айрон Дюк», а противоторпедные переборки – толщина которых увеличилась с переменных 25-38 мм до одинаковой на всем протяжении толщины 51 мм – проходили вдоль всего корпуса, от носового до кормового торпедных отделений.
