боевая рубка и сигнальная платформа – сигнальная рубка, каюта офицера связи, штурманская рубка и шифровальная каюта, посты наблюдения за подводными лодками по бортам и боевая рубка в носу корабля, защищенная 76-мм броней;

адмиральский мостик – штурманская рубка, выносной штурманский пост прокладки курса корабля, адмиральский салон и штурманская рубка в носовой части; с бортов размещались прожектора.

на крыше – по левому и правому борту находились визиры с приборами управления артогнем из 15-дм и 152-мм орудий.

После реконструкции метацентрическая высота была уменьшена с 2,1 до 1,95 м при полной осадке и с 1,86 до 1,55 м при нормальном водоизмещении.

Вступление в строй было отложено из-за чрезмерной вибрации в корме, которая возникала во время перекладки штурвала на борт. В качестве временной меры была предложена регулировка скорости внешнего винта во время поворота, однако это заставило конструкторов обратить внимание на проблему валов и вращения винтов во время поворота, что позволило избежать подобных неприятностей на последующих кораблях.

Хотя эта высокотехнологичная и дорогая модернизация дала нам возможность оставить «Уорспайт» в составе кораблей первой линии, большие достижения в развитии авиации до и во время войны, к сожалению, сделали бесполезной дополнительную защиту палуб, и бомбовые удары, нанесенные кораблю у Салерно и Крита, вывели его из строя. В то время, когда планировалась модернизация, наличие собственной разведывательной авиации на линкорах и крейсерах считалось необходимым, однако, когда началась война, вся авиация была перенесена на авианосцы, и большие ангары стали использовать в качестве кинозалов.

Обратной стороной реконструкции стали: увеличенная осадка и уменьшенная остойчивость, что повышало уязвимость корабля в случае подводного повреждения; более низкая высота надводного борта и соответственно большая влажность на корабле в плохую погоду вкупе с ухудшившейся вентиляцией в море. Значительное увеличение численности экипажа в военное время усугубляло стесненность жилых палуб, помывочных и создавало напряжение на камбузе и в столовых.

Старое изречение: «Модернизация никогда не окупается» вполне могло быть применимо к типу «Куин Элизабет», имей мы возможность строить новые корабли, чтобы заменить их. Но, так как Договор препятствовал этому, ничего не оставалось кроме как «втискивать новое вино в старые бутылки» и сделать все, что было в наших силах. Однако корабли, отслужившие свой срок, не могли быть бронированы так, чтобы выдержать гораздо более тяжелые бомбы, чем предвоенные.

Модернизация этих двух кораблей была выполнена в общем по тем же направлениям, как на «Уорспайте», но с совершенно новой батареей вспомогательной артиллерии и изменениями в бронировании. «Вэлиант» модернизировался в Девон- порте, а «Куин Элизабет» в Портсмуте. Работы на обоих кораблях начались в 1937 г., но многое из внутрикорпусных работ и монтаж орудийных установок еще не были закончены, когда началась война. Были предприняты все возможные усилия, чтобы ускорить вступление в строй «Куин Элизабет», использовали даже оборудование с других, менее важных кораблей. Так, 114-мм установки были сняты с авианосца «Индомитэбл», а приборы управления стрельбой – с крейсера «Фиджи». Во время тяжелых авиационных налетов во второй половине 1940 г. была предпринята уловка: немецким разведывательным самолетам позволили сфотографировать корабль с одного борта при свете дня, а затем его переставили на обратный борт. Эта маскировка удавалась в течение долгого времени, но в декабре линкор перевели в Розайт, и здесь 31 января 1941 г. модернизационные работы завершили.

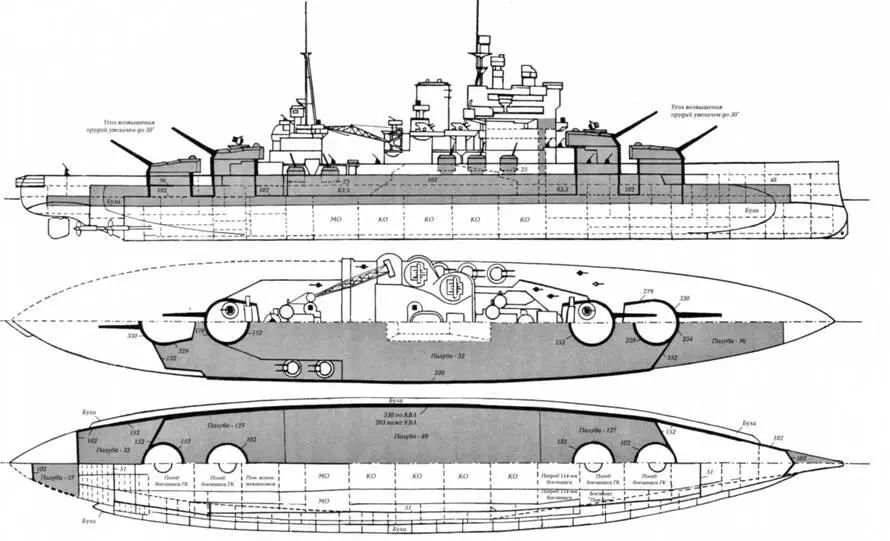

Линейный корабль «Куин Элизабет»

Сравнительная схема основных изменений до и после модернизации 1940 г.

Линейный корабль «Куин Элизабет»

Общее расположение и схема бронирования по состоянию на 1939-1940 годы

Все надстройки были убраны вместе со 152-мм батареями, борта и верхнюю палубу перестроили; четыре орудийных порта в корме зашили броней.От середины корабля к корме палуба полубака сужалась, чтобы разместить четыре пары 114-мм орудий ниже уровня катапульты. Установили дополнительную палубную броню и були, а также построили совершенно новую надстройку по чертежам «Уорспайта». Внутреннее расположение корпуса было почти полностью перепланировано: отделений стало большее, а размеры их меньше. В середине 1940 г. установили размагничивающее устройство.
