Вес пушки уравновешивался дополнительным топливным баком на 360 л в хвостовой части фюзеляжа. Чтобы компенсировать увеличение массы самолета, сняли механизм складывания крыла, аварийный электрогенератор и установили более мощные двигатели J79-GE-17 с тягой на форсаже 8126,6 кгс. Правда, после нескольких летных происшествий аварийный генератор пришлось вернуть. Для увеличения живучести на F-4E стали протектировать топливные баки, хотя это уменьшило внутренний запас топлива на 526 л.

Дальнейшее совершенствование F-4E шло по пути улучшения маневренных характеристик. Сначала установили систему предупреждения о приближении к срыву, а стабилизатор оснастили дефлектором по типу F-4J. Затем на крыле установили предкрылки (подробнее смотри техописание). Они сократили время виража на 4 с. Первый модернизированный F-4E поднялся в воздух 11 февраля 1972 г. Улучшение маневренности чрезвычайно понравилось военным, и были заказаны специальные комплекты, с помощью которых доработали около 300 уже выпущенных F-4E.

Начиная с самолета № 72-0166, на F-4E стали устанавливать двигатели J79-GE-17С или -17Е с пониженной дымностью. В ходе боевого применения во Вьетнаме самолет оборудовали оптикоэлектронной системой опознавания целей AN/ASX-1 TISEO.

Было разработано несколько вариантов глубокой модернизации F-4E. Так, в конце 1970-х гг. McDonnell-Douglas предлагала ВВС истребитель завоевания превосходства в воздухе F-4T с увеличенным количеством ракет класса «воздух-воздух» и новым прицельно-навигационным комплексом (ПРНК). В 1984 г. фирмы Boing и Pratt amp;Whithney подготовили проект с условным наименованием Boeing Super Phantom, основным козырем которого стали двухконтурные ТРД PW1120, имевшие 75% общих деталей с двигателем F100 от истребителей F-15/16, при этом они были на 25% легче и на метр короче. В силу ряда причин ни один из проектов реализовать не удалось.

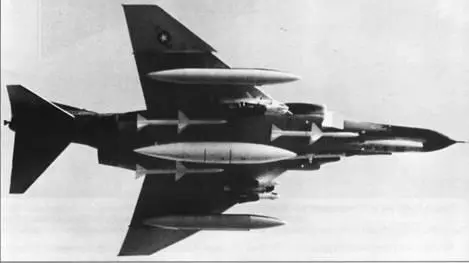

Пушечная модификация «Фантома» – F-4E. Под фюзеляжем подвешены ракеты AIM-7 Sparrow, под крылом – AIM-4 Falcon

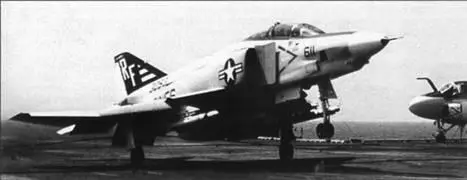

Разведчик RF-4B авиации КМП садится на палубу авианосца «Мидуэй»

F-4E оставался в серийном производстве 20 лет и стал наиболее массовой модификацией «Фантома». Всего построили 1387 машин, из них 993 изначально предназначались для ВВС США. К моменту начала операции «Буря в пустыне» у них на вооружении оставалось четыре десятка F-4E. Самолеты включили в состав смешанного авиакрыла, базировавшегося на базе Инчирлик (Турция), откуда они наносили удары по целям на северо-западе Ирака.

В настоящее время на вооружении ВВС США еще состоят около 50 самолетов-мишеней QF-4E. Несколько «Фантомов» участвуют в различных рекламных съемках и имеют «вьетнамский» камуфляж. Некоторые из этих машин также используются для испытательных пусков ракет класса «воздух-земля».

Как видим, основным импортером F-4E являлся Израиль, где самолеты получили название Kurnass (молоток). Эти машины неоднократно проходили модернизацию. На них установили штангу для дозаправки топливом в воздухе, периодически обновляли оборудование и расширяли состав подвесного вооружения. Израильский F-4E мог применять ракеты для воздушного боя Shafrir и Python, а также противокорабельную УР Gabriel и противорадиолокационную AGM-78B Standart ARM. В 1984 г. рассматривалась возможность переделки F-4E по типу Boeing Super Phantom. Даже испытали прототип с двигателями PW1120, который в 1987 г. продемонстрировали на Парижском авиасалоне, но по финансовым соображениям от дальнейших работ в этом направлении отказались. Последний раз израильские «Фантомы» модернизировали в конце 1980-х гг. по программе Kurnass 2000. Ее основной целью было продление ресурса F-4E на 15 лет. На самолетах усилили конструкцию и заменили основные системы. Так, вместо устаревшего радара AN/ARQ-120 установили новую РЛС с фазированной антенной решеткой Norden AN/APG-76. В кабине появились многофункциональные дисплеи, голо- графический индикатор на фоне лобового стекла и др. Первый прототип Kurnass 2000 взлетел 15 июля 1987 г. Через 2 года такие самолеты стали поступать в боевые подразделения. Всего было модифицировано 53 машины.
