А. Чечин - Авианосец Третьего рейха Graf Zeppelin – история, конструкция, авиационное вооружение

Капоты представляли собой быстросъемные откидные крышки, обеспечивавшие удобный подход ко всем агрегатам двигательного отсека.

Топливо размещалось в двух поплавковых и одном фюзеляжном баках.

Емкость поплавковых топливных баков — 300 литров, фюзеляжного — 350 литров.

Вооружение самолета было представлено стрелковым и торпедно-бомбовым. Первое состояло из оборонительного пулемета в кабине стрелка и курсового синхронного пулемета в передней части фюзеляжа.

Оборонительный пулемет — 7,92-мм Rheinmetall-Borsig MG15; его масса — 8,1 кг, длина — 1090 мм, скорострельность — 1250 выстр./мин, начальная скорость пули — 765 м/с. Боезапас из 825 патронов находился в 11 коробчатых магазинах по 75 патронов в каждом. Сам пулемет закреплялся на шкворневой установке.

Курсовой пулемет — 7,92-мм Rheinmetall-Borsig MG17, его масса составляла 10,2 кг, скорострельность — 1080 выстр./мин, начальная скорость пули — 905 м/с.

Управление стрельбой — с помощью электропривода. Пулемет устанавливался в передней части фюзеляжа перед кабиной пилота и был смещен вправо от оси симметрии самолета. Боезапас из 500 патронов находился в патронном ящике.

Бомбовое вооружение самолета состояло из шести бомб SC50 на бомбодержателях ЕТС50, крепившихся под консолями крыла. Под фюзеляжем могла подвешиваться 533-мм торпеда LT5f массой 700 кг или 250-кг бомба SC250. Предусматривался также вариант с подвеской под фюзеляжем четырех бомб SC50 на многозамковом балочном держателе.

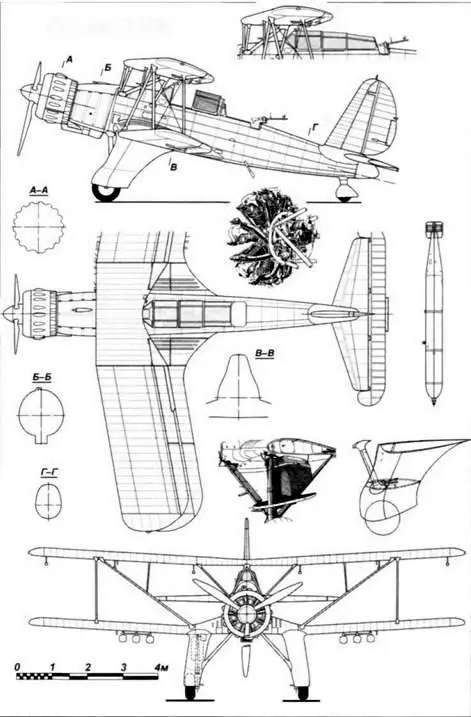

Arado Ar 95

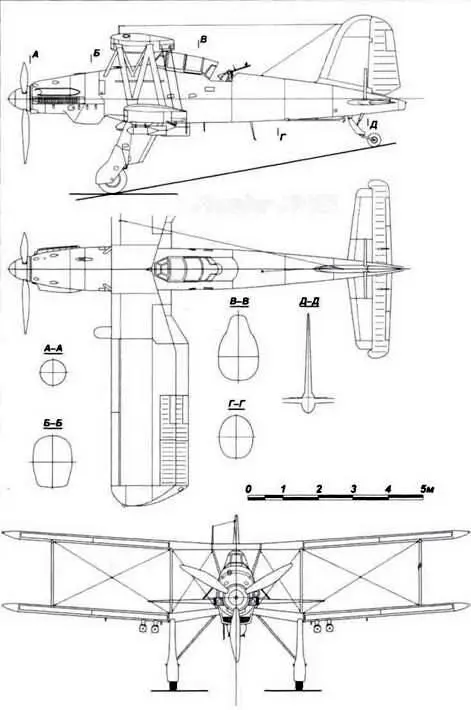

Fieseler Fi 167

Контракты на изготовление опытных экземпляров двухместных многоцелевых палубных самолетов были подписаны с фирмами Arado и Fieseler. Каждая из них предложила свой проект и получила заказ на три экспериментальные машины с названиями, соответственно, Аг 195 и Fi 167. Летом 1938 года опытные образцы были переданы на испытания, в процессе которых выявилась полная бесперспективность Аг 195 и, наоборот, полное соответствие техническому заданию самолета Fi 167. В результате от машины фирмы Arado заказчик отказался, а фирма Fieseler получила дополнительный заказ на установочную серию из 12 самолетов.

Проектированием Fi 167 занималась группа инженеров под руководством Р.Мевеса. Особое внимание было уделено технологичности конструкции и простоте обслуживания летательного аппарата.

Испытания подтвердили прекрасные характеристики Fi 167 V1 при полетах на малых скоростях. С полным «газом» и с взятой на себя ручкой управления самолет мог садиться почти вертикально. Максимальная скорость биплана в 320 км/ч также отвечала техническому заданию, а боевая нагрузка оказалась в два раза выше заданной.

Первые летные испытания оказались настолько успешными, что Г.Физлер решил не делать третий экспериментальный самолет, а сразу готовить установочную партию из 12 машин Fi 167A-0.

Предсерийные самолеты мало отличались от Fi 167 V1 и Fi 167 V2. Основными изменениями по результатам испытаний были установка колес низкого давления и большего диаметра, триммеров Флеттнера на оперении и нового пламегасителя, а также доработка воздухозаборника двигателя DB 601В.

Тем временем вступление в строй авианосца затягивалось до лета 1940 года, что отразилось на отношении к палубным самолетам. К тому же в этот период Технический департамент решил в качестве палубного пикирующего бомбардирововщика использовать Ju 87C-0, а на Fi 167A возложить задачи разведчика и торпедоносца.

Следующим ударом по биплану фирмы Fiesler стало решение, принятое в мае 1940 года, о приостановлении работ по достройке авианосца Graf Zeppelin. Но тем не менее выпуск 12 самолетов Fi 167A-0 продолжился.

Для войсковых испытаний сформировали опытную 167-ю эскадрилью. Когда 13 мая 1942 года было решено возобновить работы на авианосце Graf Zeppelin, 167-ю эскадрилью с девятью Fi 167 перевели в Голландию для так называемых «напряженных испытаний» на голландском побережье. Однако, биплан AFi 167, несмотря на уникальные летные характеристики, уже не рассматривался как возможный боевой палубный самолет.

К этому времени Luftwaffe возобновило подготовку палубных эскадрилий и решило в качестве бомбардировщика-торпедоносца использовать вариант Ju 87D, получивший обозначение Ju 87E.

Fi 167 оставались в Голландии до начала 1943 года, участвуя в различных опытных программах, включая исследования по камуфлированию морских самолетов.
