Многоцелевой самолет Аг 95
Весной 1935 года конструкторский отдел штаба Верховного командования флота (Oberkommando Reichsmarine) приступил к работе над авианосцем, средства на который были включены в бюджет 1936 года. В это же время было выдано задание на проектирование многоцелевого самолета, способного выполнять задачи в качестве разведчика, бомбардировщика и торпедоносца. К работе над такой машиной приступила и фирма Arado Flugzeugwerke GmbH. Общее руководство работами осуществлял инженер В.Блюм. В задании предусматривалась возможность использования самолета как в колесном, так и в поплавковом варианте. В соответствии с предъявлявшимися требованиями, полезная нагрузка самолета планировалась в 1000 кг, а для обеспечения компактного хранения машину предполагалось оснастить складывающимся крылом. В технических требованиях особо подчеркивалось, что гидросамолет должен обладать повышенной мореходностью.
Самолет, созданный В.Блюмом в соответствии с этим техническим заданием, получил обозначение Arado Ar 95. Первый его прототип — Ar 95 V1 с бортовым регистрационным номером D-OLUO представлял собой двухпоплавковый двухместный цельнометаллический гидросамолет с 9-цилиндровым звездообразным мотором воздушного охлаждения BMW 132 мощностью 845 л.с. Впервые в воздух биплан поднялся осенью 1936 года.
Вскоре был собран второй опытный экземпляр — Аг 95 V2 (0-ОнЕО). Отличительными особенностями этой машины стали рядный 600-сильный двигатель жидкостного охлаждения Junkers Jumo 210 и закрытая кабина экипажа. Первые же полеты показали, что мотор для этого самолета явно слабоват. Особенно это ощущалось на взлете, поэтому на Аг 95 V2 также пришлось установить более мощный BMW 132.
Третий прототип Ar 95 V3 (D-ODGX), испытания которого начались ранней весной 1937 года, отличался от своих предшественников наличием третьего члена экипажа — штурмана.
Ar 95 V4 — колесная модификация самолета. Стойки и колеса основного шасси прикрывались большими обтекателями, которые летчики называли «штанами».
Именно этот самолет послужил основой палубной модификации Ar 95В.

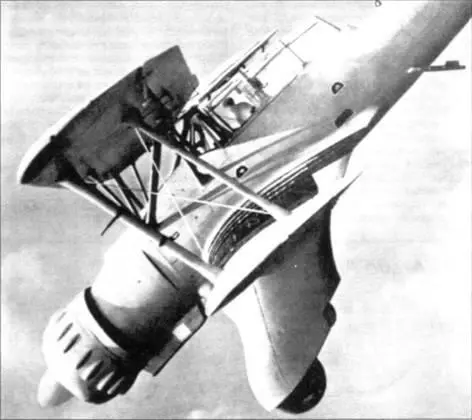

Пикирует самолет Ar 95
Конструкция многоцелевого палубного самолета Ar 95A/B
Ar 95A/B представлял собой одномоторный двух- или трехместный многоцелевой (бомбардировщик-торпедоносец- разведчик) самолет с колесным или поплавковым шасси.
Фюзеляж самолета — цельнометаллический монокок из легких алюминиевых сплавов. Силовой набор состоял из штампованных шпангоутов, лонжеронов и поддерживающих стрингеров. Технологически фюзеляж разделялся на три основные секции: носовую, центральную и хвостовую.
Носовая секция включала в себя часть фюзеляжа от первого силового шпангоута, являвшегося к тому же противопожарной перегородкой, до кабины экипажа. На первом шпангоуте находились узлы крепления моторамы. В верхней части носового отсека, справа от оси симметрии закреплялся курсовой синхронный пулемет MG17.
Все остальное пространство отсека занимал фюзеляжный топливный бак емкостью 350 литров. Здесь же устанавливались основные топливные насосы, фильтры всех баков и патронный ящик с боекомплектом курсового пулемета.
К силовым шпангоутам носовой секции крепились подкосы верхнего крыла и передние стойки поплавков.
Всю центральную секцию фюзеляжа занимала кабина экипажа. В отсеке летчика размещалось приборное оборудование, обеспечивающее полет в любых метеоусловиях. Все пилотажно-навигационные приборы устанавливались на лобовой приборной доске. Кресло летчика можно было регулировать по высоте.
За отсеком летчика располагалась кабина бомбардира с необходимым приборным оборудованием, рабочим столом, прицелом и УКВ-радиостанцией. Там же размещался фотоаппарат для аэрофотосъемки.
За кабиной бомбардира находился отсек стрелка, где на шкворневой установке был закреплен оборонительный пулемет MG15, а на правом борту по полету закреплялись запасные магазины.
Кабина экипажа — полностью застекленная, однако отсек стрелка имел частичное остекление для более удобного ведения стрельбы из пулемета. Подвижные части фонарей летчика и стрелка сдвигались, соответственно, назад и вперед по полету Для удобства доступа в кабину экипажа по обоим бортам фюзеляжа предусматривались поручни и подножки.
Летно-технические характеристики многоцелевого палубного самолета Ar 95A/B
Габаритные размеры, м:
