Fi 167A-0 — двухместный палубный бомбардировщик-торпедоносец и разведчик представлял собой одномоторный двухместный многоцелевой палубный самолет.

Фюзеляж самолета — цельнометаллический монокок из алюминиевых сплавов. Силовой набор состоял из штампованных шпангоутов, лонжеронов и поддерживающих стрингеров. Технологически фюзеляж разделялся на три основные секции: переднюю, центральную и хвостовую.

Переднюю часть фюзеляжа занимали силовая установка, топливный бак и маслорадиатор с маслобаком.

Первый силовой шпангоут, на котором крепилась моторама, выполнял также функцию противопожарной перегородки. В верхней части носовой секции закреплялся синхронный курсовой пулемет MG17. Все остальное пространство отсека занимал фюзеляжный топливный бак. К силовым шпангоутам носовой секции крепились подкосы верхнего крыла.

В центральной секции фюзеляжа размещалась кабина экипажа с приборным оборудованием. За отсеком летчика находилось рабочее место стрелка-бомбардира, где на шкворневой установке размещался пулемет MG15. Отсек летчика полностью застеклен, а отсек стрелка имел частичное остекление.

Киль с рулем направления и стабилизатор с рулем высоты были пристыкованы к хвостовой секции фюзеляжа.

Крыло самолета — цельнометаллическое, двухлонжеронное, бипланной схемы. Лонжероны консольных частей крыла — двутавровые балки. Передний лонжерон центроплана коробчатого типа, задний — трубчатый. Нервюры — ферменной конструкции. Верхнее и нижнее крылья имели автоматический предкрылок, занимавший весь их размах. Нижнее крыло оснащалось закрылками большой площади.

Бипланная коробка имела по две пары N-образных стоек и могла складываться назад на шарнире, установленном сразу за внутренней стойкой. Подкосы имели профилированную форму. Расчалки — стальные тросовые.

Для уменьшения усилий на штурвале и педалях элероны, рули высоты и направления оснащались управляемыми триммерами. Снизу на консолях крыла монтировались бомбодержатели ЕТС50.

Хвостовое оперение — цельнометаллическое. Киль — двухлонжеронный, с дюралюминиевой обшивкой. Поперечный набор киля — штампованные нервюры.

Двухлонжеронный цельнометаллический стабилизатор с дюралюминиевой обшивкой по конструкции был аналогичен килю. На задней кромке руля высоты был установлен управляемый триммер. Управление рулем направления — тросовое, от педалей, рулем высоты — жесткое, от штурвала.

Шасси самолета — трехстоечное, с хвостовым колесом. Основные стойки закрыты обтекателями. При аварийной посадке на воду стойки шасси могли отстреливаться. Амортизация стоек — масляно-воздушная. Тормоза колес основного шасси колодочного типа с приводом от пневмосистемы. Хвостовое колесо — нетормозное, самоориентирующееся.

Силовая установка самолета состояла из 12-цилиндрового рядного двигателя жидкостного охлаждения Daimler-Benz DB 601В со взлетной мощностью 1100 л. с (1020 л.с. на высоте 4500 м), оснащенного трехлопастным металлическим винтом Hamilton Standard.

Капоты мотора представляли собой быстросъемные панели увеличенной площади. В нижней части носового отсека, под двигателем, располагался туннельный радиатор.

В подкапотном пространстве — между двигателем и противопожарной перегородкой — размещались 35-литровый маслобак, электростартер, генератор, а также подкачивающие насосы — топливный и гидравлические. Топливо находилось в фюзеляжном баке емкостью 420 литров.

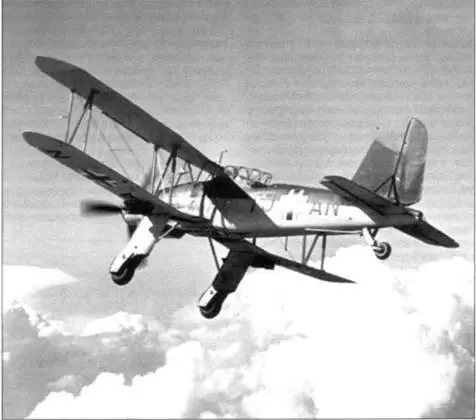

В полете — двухместный палубный многоцелевой самолет Fi 167

Габаритные размеры, м:

— длина 11,4

— размах крыла 13,5

— высота 4,8

Площадь крыла, м² 44

Массовые характеристики, кг:

— масса пустого 2800

— взлетная масса 4500

— максимальная масса 4853

Максимальная скорость, км/ч:

— для бомбардировщика 320

— для разведчика 323

— у земли 274

Крейсерская скорость на

высоте 4000 м, км/ч 270

Скороподъемность, мин:

— время набор высоты 1000 м 2,5

Дальность полета, км:

— нормальная 1290

— в варианте разведчика с 300-л

дополнительным баком 1500

Нормальный потолок, м 7500-8200

Вооружение самолета — торпеднобомбовое и стрелковое.

Последнее включало два пулемета — оборонительный и курсовой.
