Оборонительный располагался в отсеке стрелка — это был 7,92-мм пулемет Rheinmetall-Borsig MG15; его масса составляла 8,1 кг, длина — 1090 мм, скорострельность 1250 выстр./мин, начальная скорость пули 765 м/с. Боезапас из 825 патронов располагался в 11 коробчатых магазинах по 75 патронов к каждом. Запасные магазины хранились по бортам отсека стрелка и закреплялись защелками. Сам пулемет был смонтирован шкворневой установке, управление огнем — механическое.

Курсовой пулемет Rheinmetall — Borsig MG17 калибра 7,92 мм имел массу 10,2 кг, скорострельность — 1080 выстр./мин, начальную скорость пули — 905 м/с. Управление стрельбой — электрическое. Пулемет устанавливался в передней части фюзеляжа перед кабиной пилота и был смещен вправо от оси симметрии самолета. Боезапас из 500 патронов находился в патронном ящике.

Бомбовое вооружение самолета состояло из четырех бомб SC50 на бомбодержателях ЕТС50, закрепленных на нижних поверхностях консолей крыла. Под фюзеляжем могла подвешиваться 533-мм торпеда LT5f массой 700 кг или бомбы SC250 и SD1000 калибра 250 кг и 1000 кг соответственно.

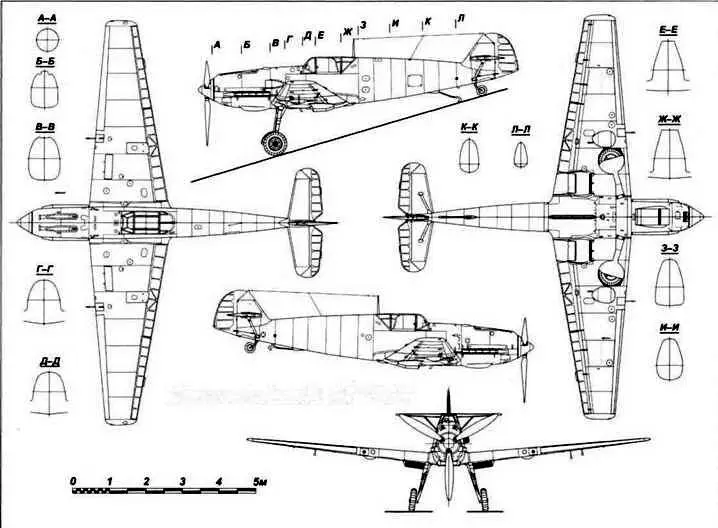

Messerschmitt Bf 109T

Самолет-моноплан Bf 108, разработанный инженером Вилли Мессершмиттом, фигурировал в документах как многоместный спортивный самолет. Однако с лета 1934 года на базе этой машины по заказу министерства авиации началась разработка нового скоростного истребителя.

Заказ на создание нового истребителя выдали и более известным немецким фирмам — Heinkel, Arado и Focke-Wulf. Построенные самолеты должны были пройти сравнительные испытания в Травемюнде.

При конструировании нового самолета В.Мессершмитт максимально использовал опыт разработки Bf 108. В частности, для Bf 109 (такое обозначение присвоили будущему истребителю) позаимствовали от Bf 108 щелевые предкрылки и закрылки, а также полностью закрытый фонарь. Для сокращения взлетной дистанции конструктор выбрал для истребителя больший стояночный угол атаки, чем у спортивного Bf 108 — и это несмотря на ухудшение обзора из кабины. На первый экземпляр с обозначением Bf 109V-1 и с заводским номером 758 в сентябре 1935 года установили 695-сильный Rolls-Royce «Кестрел» V. После нескольких испытательных полетов Bf 109V-1 в конце октября был направлен на сравнительные испытания в Травемюнде. Его соперниками стали самолеты Не 112V-1, Ar 80V-1 и Fw 159V-1.

Убедительная победа Bf 109, которой закончились сравнительные испытания, и последующее заключение контракта на постройку десяти истребителей оказались полным сюрпризом для соперников, которые пока еще не воспринимали В.Мессершмитта всерьез. Три первые машины закончили к концу 1936 года. Bf 109V-2 (D-IUDE, заводской номер 809) и Bf 109V-3 (D-lHNY, заводской номер 810) взлетели в январе и июне 1936 года, на них уже стоял штатный Juto 210А. Предусматривалась возможность установки на самолет двух пулеметов MG-17 винтовочного калибра.

Слухи о вооружении британских истребителей Spitfire и Hurricane пушками заставили конструкторов подумать об усилении вооружения Bf 109. На него решили поставить три пулемета, один из которых, стрелял через кок винта. Пушка MG FF появилась на Bf 109V-4 — ее установили в развале цилиндров мотора. Семь машин из десяти заказанных были готовы в первой половине 1937 года.

Первым серийным истребителем семейства Bf 109 стал Bf 109B. Увеличение военных заказов заставило руководство фирмы BFW принимать меры к расширению производства — в Регенсбурге для этого был приобретен участок земли.

24 июля 1935 года В.Мессершмитт открыл собственную фирму Messerschmitt GMBH. На постройку цехов, приобретение оборудование и налаживание производства у него ушло всего 16 месяцев.

Быстрому налаживанию производства способствовала очень технологичная конструкция самолета. Фюзеляж изготавливался из двух половин, причем каждая имела силовой набор из продольных лонжеронов и поперечных шпангоутов, через которые проходили стрингеры. Однолонжеронное крыло фиксировалось на фюзеляже всего в трех точках и могло закрепляться одним человеком.

Серийные истребители отличались от опытных образцов самолетов расположением маслорадиатора — его переставили из-под носовой части фюзеляжа под крыло. Фюзеляжный топливный бак на 250 л размещался почти под пилотом.

Испытания опытных экземпляров Bf 109 показали, что центральный пулемет после нескольких очередей отказывал из-за перегрева, и Bf 109B-1 стали поступать в части без него. Первый серийный Bf 109B-1 выкатили из цеха в Аугсбурге в феврале 1937 года. Этот и последующие самолеты начали поступать в старейшую истребительную эскадру Германии JG.132 «Рихтгофен». Проектом предусматривалось оснащение самолета радиостанцией FuG.7 R/T, однако на первые серийные машины ее не устанавливали.
