Однако имеются и такие вертолеты, на которых вращение несущего винта осуществляется с помощью воздушно-реактивных двигателей — пульсирующих или прямоточных (рис. 70). Эти двигатели устанавливаются непосредственно на лопастях несущего винта. Вследствие этого отпадает надобность в сложной и тяжелой передаче от двигателя к винту, которая имеется на каждом вертолете с поршневым двигателем. Установка прямоточного или пульсирующего воздушно-реактивного двигателя непосредственно на лопастях несущего винта становится возможной благодаря исключительно малому их весу и сравнительно небольшим размерам. Но расход топлива у этих вертолетов оказывается пока еще значительно большим, чем у обычных вертолетов с поршневыми двигателями. Поэтому реактивные вертолеты выгодно применять в тех случаях, когда важно максимально уменьшить вес вертолета, а продолжительность полета не имеет большого значения. Можно полагать, что в ходе дальнейшего развития вертолетов для привода несущего винта найдут широкое применение как пульсирующие, так и прямоточные воздушно-реактивные двигатели.

Прямоточные воздушно-реактивные двигатели обладают тем преимуществом по сравнению с пульсирующими, что во время работы они не издают такого сильного шума. Однако для запуска прямоточного двигателя несущий винт вертолета нуждается в предварительной раскрутке при помощи какого-нибудь стартера, тогда как при установке пульсирующего двигателя это не является обязательным.

Прямоточный воздушно-реактивный двигатель имеет большие перспективы применения в беспилотной авиации и в так называемых управляемых снарядах. Это объясняется относительной простотой конструкции, малым весом и дешевизной этих двигателей, что очень важно для оружия одноразового применения. На рис. 71 сверху изображен управляемый по радио беспилотный самолет с дозвуковым прямоточным двигателем, предназначенный для использования в качестве «летающей цели» при тренировке летчиков в воздушной стрельбе. Снизу на том же рисунке показан тяжелый сверхзвуковой управляемый зенитный снаряд для борьбы с самолетами противника. Для взлета этот снаряд снабжается жидкостным ракетным двигателем. Скорость полета снаряда достигает почти 2500 км/час .

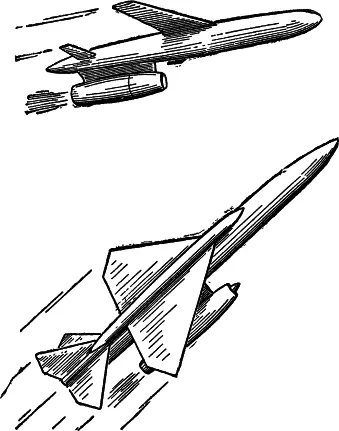

Рис. 71. Беспилотные самолеты: вверху — беспилотный «самолет-цель» с дозвуковым прямоточным воздушно-реактивным двигателем; внизу — управляемый зенитный снаряд со сверхзвуковым прямоточным воздушно-реактивным и жидкостным ракетным двигателями

Но наиболее полно возможности прямоточного воздушно-реактивного двигателя могут быть реализованы в авиации сверхзвуковых скоростей. В определенном диапазоне сверхзвуковых скоростей полета никакой другой авиационный двигатель не сможет сравниться с прямоточным воздушно-реактивным двигателем по основным техническим характеристикам, что наглядно иллюстрируется графиками, изображенными на рис. 72. В отношении веса, приходящегося на 1 л. с . мощности, прямоточный двигатель при скоростях полета, в 3—4 раза превосходящих скорость звука, слегка уступает только жидкостному ракетному двигателю. При этих скоростях прямоточный двигатель способен развивать 400—500 л. с. на 1 кг своего веса. Это значит, что двигатель мощностью в 100 000 л. с. будет весить всего 200—250 кг, что недостижимо ни для одного другого двигателя, кроме жидкостного ракетного.

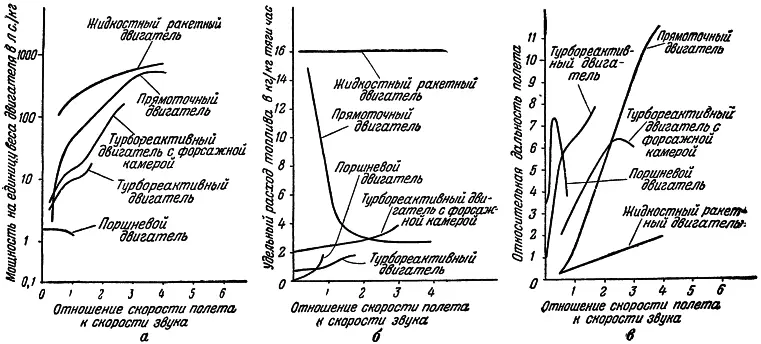

Рис. 72. При сверхзвуковых скоростях полета прямоточные двигатели не имеют конкурентов, что иллюстрируется графиками:

а — график зависимости мощности, развиваемой двигателем на 1 кг его веса, от скорости полета; б — график зависимости расхода топлива двигателем на 1 кг развиваемой им тяги от скорости полета; в — график зависимости относительной дальности полета самолетов с различными двигателями от скорости полета

Но жидкостный ракетный двигатель значительно уступает прямоточному воздушно-реактивному двигателю в отношении экономичности, т. е. по расходу топлива. При подобных скоростях полета прямоточный двигатель расходует всего 2 кг топлива в час на каждый килограмм развиваемой им тяги, тогда как жидкостный ракетный двигатель расходует топлива в 8 раз больше! Это, впрочем, неудивительно, так как топливо для ракетного двигателя — это не только горючее, как в прямоточном, но и окислитель, который тоже должен находиться на борту летательного аппарата. Другие воздушно-реактивные двигатели, использующие атмосферный кислород, как и прямоточный, при скорости полета, в 3—4 раза превышающей скорость звука, также намного уступают ему в отношении экономичности.
