Самолеты с такой силовой установкой могут оказаться выгодными в весьма широком диапазоне скоростей полета от дозвуковых до скоростей, в 3—4 раза превышающих скорость звука.

Делаются попытки сочетать прямоточный воздушно-реактивный двигатель с пульсирующим — такая силовая установка, как очень легкая и неприхотливая, может быть применена в управляемых снарядах. В этом случае пульсирующий двигатель заключается внутрь прямоточного. На взлете и при малых скоростях полета работает пульсирующий двигатель, с увеличением же скорости в работу включается прямоточный.

Несомненные перспективы имеет и так называемый ракетно-прямоточный двигатель. В этой силовой установке прямоточный воздушно-реактивный двигатель сочетается с жидкостным ракетным двигателем, который устанавливается, например, в центральном теле прямоточного (рис. 68). Взлет осуществляется с помощью ракетного двигателя, он же разгоняет летательный аппарат до больших скоростей полета. Затем работают оба двигателя или один прямоточный. Если полет должен совершаться на очень больших высотах, больших 30—40 км, где прямоточный двигатель нельзя использовать работать из-за разреженности воздуха, то там также может работать один ракетный двигатель, не нуждающийся, как известно, для этого в воздухе. Включение ракетного двигателя на больших высотах может оказаться целесообразным также потому, что тяга прямоточного двигателя с увеличением высоты полета уменьшается примерно пропорционально плотности воздуха, тогда как ракетный двигатель на большой высоте развивает даже большую тягу, чем у земли.

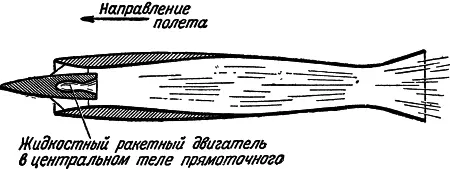

Рис. 68. Ракетно-прямоточный двигатель

Однако рассмотренные комбинации прямоточного воздушно-реактивного двигателя с двигателями другого типа (кроме форсажной камеры турбореактивного двигателя, если ее рассматривать в качестве такой комбинации) пока не вышли из стадии экспериментирования. Впрочем, и сам прямоточный воздушно-реактивный двигатель по существу еще не вышел из этой стадии. До сих пор нет ни одного самолета с прямоточным воздушно-реактивным двигателем, который находился бы в эксплуатации. Имеются лишь единичные экспериментальные самолеты, подобные, например, изображенному на рис. 69. Для взлета этот небольшой самолет с прямоточным двигателем устанавливается сверху, «на хребет» другого, тяжелого самолета-матки. Только в воздухе, при достижении самолетом-маткой относительно большой скорости полета, запускается прямоточный воздушно-реактивный двигатель несомого ею самолета, и этот самолет начинает самостоятельный полет. Два летчика этого экспериментального самолета находятся в центральном теле двигателя, корпусом которого служит фюзеляж самолета. На другой модификации этого самолета, кроме прямоточного, установлен и жидкостный ракетный двигатель, так что он в состоянии совершать самостоятельный взлет.

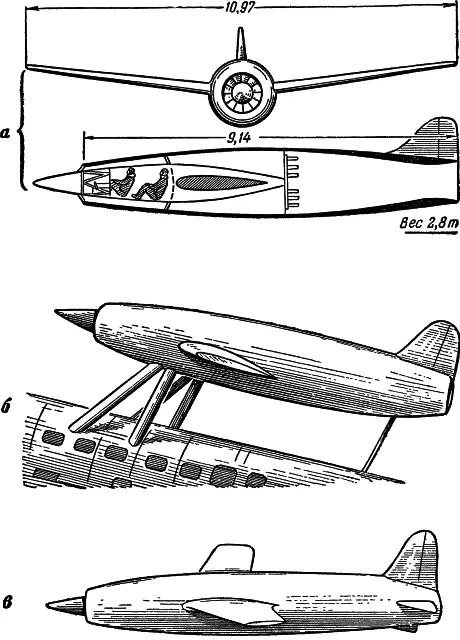

Рис. 69. Самолет с прямоточным воздушно-реактивным двигателем (указаны его примерные размеры и вес): а — общий вид и схема устройства; б — установка самолета на «матке»; в — самолет в самостоятельном полете после отделения от «матки»

Прямоточные воздушно-реактивные двигатели находят применение и на вертолетах. Вертолетами называются летательные аппараты, у которых подъемная сила создается не крылом, а горизонтальным несущим винтом большого диаметра. Вертолеты обладают способностью вертикально взлетать и садиться, а следовательно, для них не нужны большие аэродромы. Они могут неподвижно «висеть» в воздухе, передвигаться с очень малой скоростью, недоступной самолетам, или передвигаться назад, в сторону и т. д. Эти замечательные качества вертолетов обеспечили им быстрое развитие в последние годы.

Рис. 70. Вертолет с реактивным приводом (несущий винт приводится во вращение прямоточными воздушно-реактивными двигателями, установленными на концах лопастей)

В первой летавшей модели, явившейся прообразом вертолета, предложенной более двухсот лет назад великим русским ученым М. В. Ломоносовым, несущий винт приводился во вращение часовой пружиной. На большинстве современных вертолетов для этой цели устанавливаются мощные поршневые авиационные двигатели.
