Основным недостатком прямоточного воздушно-реактивного двигателя является то, что он способен развивать тягу только в полете с большой скоростью. На малой скорости его тяга ничтожна, а на стоянке она вовсе равна нулю. Чтобы прямоточный двигатель начал работать, нужна скорость полета порядка 250 км/час , а для взлета — не менее 650—700 км/час . Значит, для взлета и разгона самолета (или снаряда) с прямоточным воздушно-реактивным двигателем на нем должен быть установлен одновременно двигатель какого-либо другого типа. Это может быть поршневой двигатель, как, например, было при испытаниях первых прямоточных воздушно-реактивных двигателей. Но поршневой двигатель не пригоден для летательных аппаратов, предназначенных для полета со сверхзвуковыми скоростями. Поэтому в качестве стартового двигателя на скоростных самолетах должен быть установлен какой-нибудь реактивный двигатель: турбореактивный, ракетный или пульсирующий. Этот двигатель разгоняет самолет до необходимой скорости, а затем он выключается и начинает работать прямоточный воздушно-реактивный двигатель.

В некоторых случаях, например на снарядах, стартовый двигатель может вообще отсутствовать. Разгон снаряда до скорости, при которой включается в работу прямоточный воздушно-реактивный двигатель, осуществляется в этом случае с помощью специального стартового устройства — катапульты.

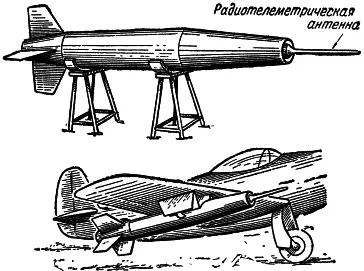

Рис. 65. Сверхзвуковой прямоточный воздушно-реактивный двигатель, предназначенный для сбрасывания с самолета с целью испытания его при скорости полета, в 2,5 раза превышающей скорость звука

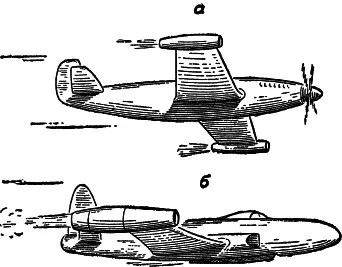

Рис. 66. Прямоточные воздушно-реактивные двигатели, установленные на крыльях самолетов:

а — самолет с поршневым двигателем; б — реактивный самолет

Необходимость в добавочном стартовом двигателе заставляет конструкторов и ученых работать над созданием такого двигателя, в котором прямоточный воздушно-реактивный двигатель органически сочетался бы с двигателем другого типа в единой конструкции. Это позволило бы не только осуществить самостоятельный взлет самолета, но и решить задачу наиболее экономичной работы на разных режимах полета. Так, например, если бы удалось сочетать в едином устройстве турбореактивный и прямоточный воздушно-реактивный двигатели, то при взлете и в полете с относительно небольшими скоростями двигатель работал бы как турбореактивный, а при сверхзвуковых скоростях полета — как прямоточный. Естественно, что это привело бы к уменьшению расхода топлива и, таким образом, к увеличению дальности полета.

Как же можно представить себе такое органическое сочетание турбореактивного и прямоточного двигателей? Оказывается, одно возможное решение этой задачи подсказывается самой жизнью, развитием реактивной авиации.

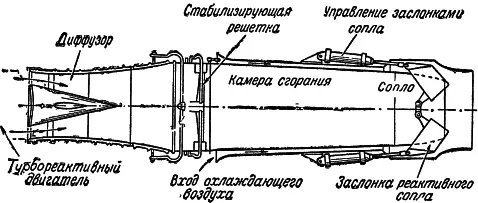

Рис. 67. Форсажная камера. Принципиально ее устройство аналогично устройству прямоточного воздушно-реактивного двигателя

Выше указывалось, что для кратковременного повышения тяги турбореактивного двигателя в настоящее время широко используются так называемые форсажные камеры (см. рис. 37).

Если внимательно присмотреться к форсажной камере, то бросается в глаза большое сходство ее с прямоточным воздушно-реактивным двигателем (рис. 67). Действительно, в передней части камеры обычно имеется диффузор, в котором происходит уменьшение скорости и соответственно увеличение давления газов, выходящих из двигателя, — это необходимо для обеспечения устойчивости сгорания в форсажной камере и для увеличения ее коэффициента полезного действия. За диффузором следует обычно цилиндрическая камера сгорания с горелками. Наконец, последней частью форсажной камеры является реактивное сопло.

Таким образом, форсажная камера имеет основные части прямоточного воздушно-реактивного двигателя. По существу она и представляет собой прямоточный воздушно-реактивный двигатель, поставленный непосредственно за турбореактивным.

Так как увеличение тяги с помощью форсажной камеры является невыгодным, то она используется только кратковременно, например, в воздушном бою, при взлете и т. д. Однако с увеличением скорости полета форсажная камера становится все более выгодной. Действительно, в результате скоростного напора на входе в турбореактивный двигатель давление за турбиной и, следовательно, в форсажной камере с ростом скорости полета увеличивается. Поэтому прирост тяги, который создает форсажная камера при сжигании в ней одного и того же количества топлива, с ростом скорости полета увеличивается, а расход топлива на 1 кг тяги, следовательно, уменьшается. Наконец, когда скорость полета становится значительно больше скорости звука, форсажная камера может стать даже выгоднее турбореактивного двигателя, на котором она установлена. В этом случае имеет смысл полностью отключить турбореактивный двигатель и направлять весь воздух в обход его прямо в форсажную камеру. При этом форсажная камера работает уже как самостоятельный прямоточный воздушно-реактивный двигатель.
