Юрий Пономарёв - Битва трёх «К»

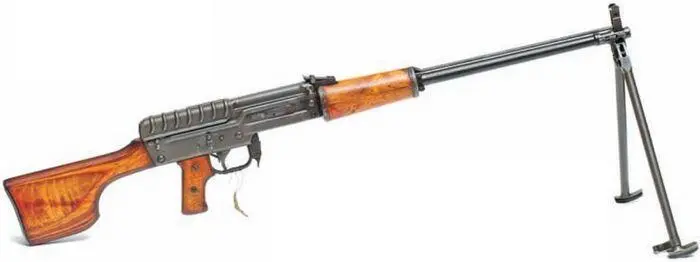

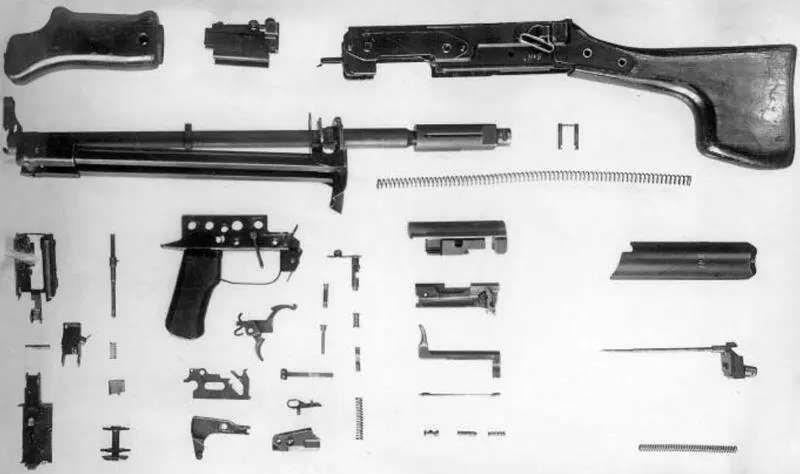

В пулемёте сохранена принципиальная схема устройства лёгкого автомата Коробова, при этом ряд деталей, в частности ударно-спускового механизма, в пулемёте и в автомате одинаковые.

Прицельная планка, патронная коробка и металлическая лента выполнены по типу таковых пулемёта РПД. Лента отличается от штатной ленты к РПД отсутствием фальшзвена и изменённым наконечником.

Приёмник легко отделяется от пулемёта и в открытое окно ствольной коробки может вставляться штатный магазин от автомата Калашникова (АК).

При установленном приёмнике лента с патронами подаётся справа налево барабаном приёмника, который вращается рычагом подачи, смонтированным на корпусе ударно-спускового механизма, при действии на рычаг подачи скоса стебля затвора.

На входе и выходе из приёмника к ленте прижимаются подпружиненные пылезащитные щитки, закрывающие горловину приёмника.

Как и в автомате Коробова, в пулемёте ствол имеет разъёмное соединение со ствольной коробкой, а в узел возвратной пружины (с направляющим стержнем) вмонтирован резиновый амортизатор, смягчающий удары затвора в заднем положении при откате. Для уменьшения трения шейка рычага затвора хромирована, а задний участок затвора кадмирован.

С пулемётами было подано на испытания 6 патронных коробок с лентами на 100 патронов (из них 4 – стальные и 2 из лёгкого сплава АМГ).

Работа автоматики пулемёта Дегтярёва-Гаранина основана на принципе отдачи полусвободного затвора при разгруженном патроннике (в патроннике 4 продольных канавки, каждая с максимальным средним сечением 0,65х0,55 мм).

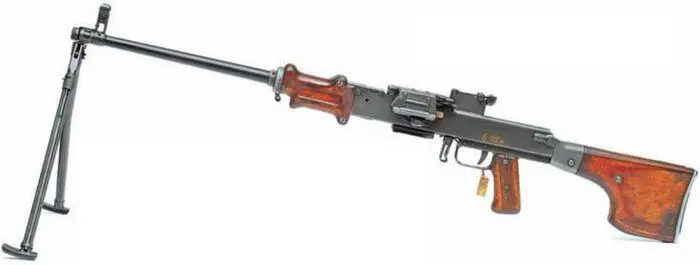

7,62-мм ручной пулемёт КБ-П-790 конструкции Дегтярёва-Гаранина

Рычаг затвора с двумя цементированными роликами неотъёмно укреплён на затворной раме.

Вид огня из пулемёта – только автоматический.

Питание – ленточное, подающий механизм по типу пулемёта СГМ. Лента и патронная коробка используются штатные, от пулемёта РПД.

Возвратно-боевая пружина собрана на телескопическом стержне и вставляется в приклад спереди.

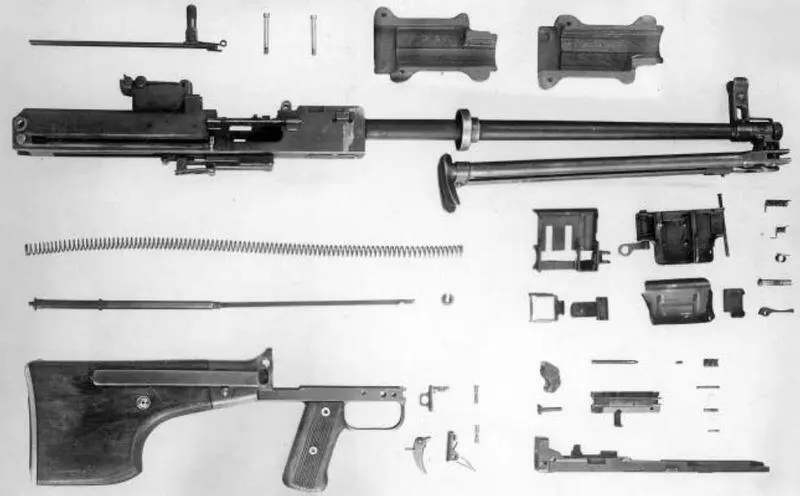

Полная разборка пулемёта Дегтярёва-Гаранина КБ-П-790

Ударный и спусковой механизмы, предохранитель, прицел, сошки, приклад и рукоятка управления огнём такие же, в основном, как в пулемёте РПД.

Рукоятка перезаряжания неподвижна при стрельбе. Окна приёмника и ствольной коробки прикрыты подпружиненными пылезащитными щитками. С пулемётами было подано на испытания 10 патронных коробок, изготовленных из лёгкого сплава АМГ.

Работа автоматики пулемёта Константинова основана на принципе полусвободного затвора при разгруженном патроннике (в патроннике 6 продольных канавок, каждая с максимальным средним сечением 0,55х0,95 мм).

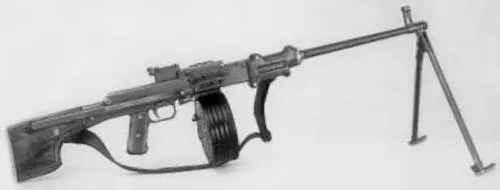

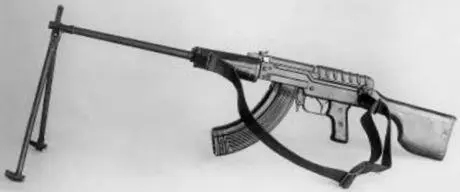

7,62-мм ручной пулемёт 2Б-П-40 конструкции Константинова

Рычаг затвора – с двумя цементированными роликами. Ударный механизм – с поступательным движением курка. Автоматика пулемёта, ударный и спусковой механизмы, прицельное приспособление, ствольная коробка и её крышка унифицированы с соответствующими узлами лёгкого автомата Константинова.

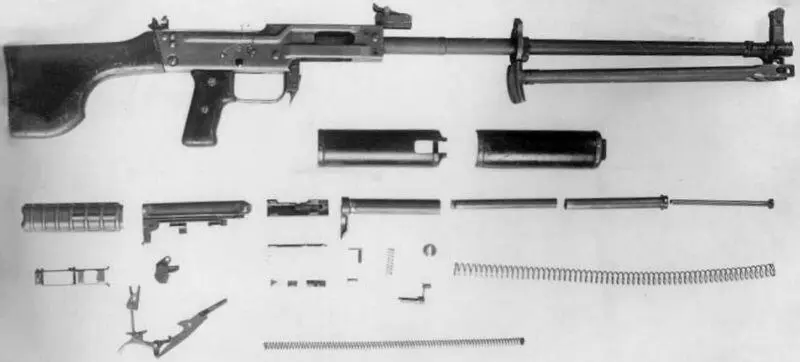

Полная разборка пулемёта Константинова 2Б-П-40

Питание пулёмета осуществляется из секторных магазинов с четырёхрядным расположением патронов вместимостью 70 или 60 патронов. Может также быть присоединен штатный магазин от автомата Калашникова (АК).

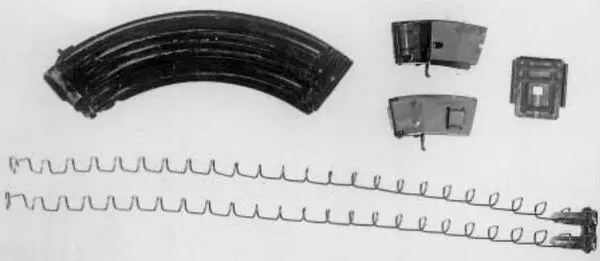

Полная разборка четырёхрядного секторного магазина пулемёта Константинова

С пулемётами было подано на испытания 10 секторных магазинов, изготовленных из лёгкого сплава АМГ (4 на 70 патронов и 6 на 60 патронов каждый).
