К. Чайников: Общее устройство судов

Поверхности, ограничивающие корпус судна сверху, с боков и снизу, соответственно называются верхней палубой, бортами и днищем.

Общее представление о геометрической характеристике формы корпуса судна дает метод сечения корпуса тремя взаимно перпендикулярными плоскостями: вертикальной плоскостью симметрии, проходящей вдоль корпуса посередине его ширины; горизонтальной плоскостью, проходящей вдоль корпуса и делящей его на две несимметричные части: на надводную и подводную, и вертикальной плоскостью, перпендикулярной первым двум и проходящей посередине расчетной длины судна (рис. 1).

Вертикальная плоскость, проходящая вдоль корпуса судна и делящая его теоретическую поверхность на две симметричные части, называется диаметральной плоскостью (ДП).

Основной плоскостью (ОП) называется горизонтальная плоскость, проходящая через нижнюю точку килевой линии корпуса.

Основной линией (ОЛ) называется линия пересечения основной и диаметральной плоскостей.

Поскольку корпус судна имеет очень сложную форму, то при его изготовлении, а также при монтаже на нем всех деталей насыщения судна (механизмы, аппараты, оборудование и прочее), установочные размеры этих деталей можно определять по высоте и ширине судна только от этих двух плоскостей.

Линия, образующаяся при пересечении верхней палубы с диаметральной плоскостью, называется палубной линией. Палубная линия морских судов имеет изогнутую форму с подъемом от середины длины судна к оконечностям. Такой продольный изгиб палубной линии называется седловатостью палубы . Палубная линия речных судов, к мореходным качествам которых не предъявляют повышенных требований, делается прямой, без седловатости.

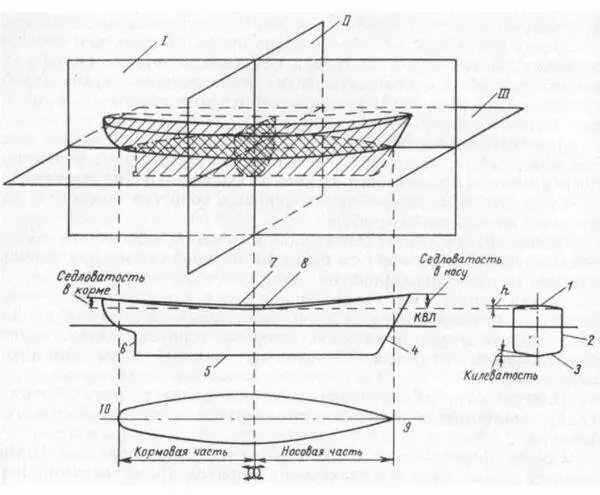

Рис. 1. Сечение корпуса судна тремя взаимно перпендикулярными плоскостями. I-диаметральна я плоскость; II-плоскость мидель-шпангоута; III – плоскость конструктивной ватерлинии. 1-верхняя палуба; 2 – борт; 3- днище; 4 – форштевень; 5 – килевая линия 6ахтерштевень; 7-палубна я линия; 8 – бортовая линия; 9 -нос ; 10- корма; h- стрелка погиби.

Бортовая линия палубы – линия пересечения теоретической поверхности борта и палубы или их продолжений при закругленном соединении палубы с бортом.

Килевая линия (КЛ) – линия пересечения днищевой части теоретической поверхности корпуса с диаметральной плоскостью. Килевая линия имеет разнообразные формы в зависимости от назначения и типа судна (рис. 2).

Килевая линия большинства современных судов горизонтальна. Наклонная килевая линия встречается у судов с так называемым конструктивным дифферентом, который делается для заглубления винта и руля и для их защиты при малой осадке судна. Килевая линия с уступом – реданом встречается у быстроходных легких судов (катеров). В этом случае на ходу судна носовая часть корпуса выходит из воды, а кормовая часть скользит (глиссирует) на водной поверхности. Килевая линия судов специальных типов (подводные лодки, яхты и т. п.) часто бывает криволинейной, что объясняется специфическими особенностями их эксплуатации.

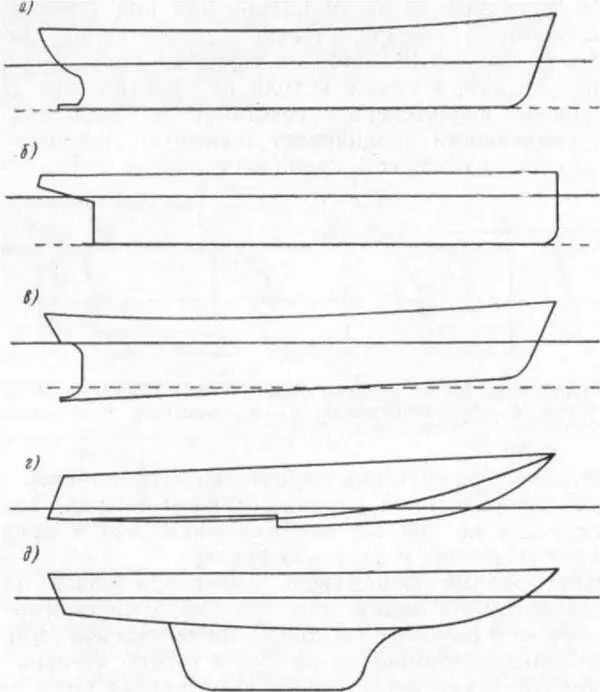

Рис. 2. Палубная и килевая линии различных судов: а – морских; б – речных; в – с конструктивным дифферентом; г – с реданом (с уступом); д – криволинейная (специальные суда – яхты и т. п.).

Кромки, образующиеся при пересечении бортовых поверхностей корпуса с диаметральной плоскостью в носовой и кормовой оконечностях, по которым сопрягаются поверхности правого и левого борта, называются штевнями. Носовой штевень, расположенный по ходу судна впереди, называется форштевнем, кормовой штевень – ахтерштевнем.

Форма обводов штевней вырабатывалась на практике обычно в соответствии с назначением судна.

Характерные формы форштевней показаны на рис. 3:

а) наклонный форштевень, характеризующийся прямой наклонной линией, в подводной части плавно или под углом переходит в килевую линию. Такой форштевень придает судну как бы устремленность вперед, но делается он таким не только ради эстетического впечатления, а также исходя из практических соображений: наклонный форштевень в сочетании с развалом бортов в носовой оконечности увеличивает полезную площадь верхней палубы и улучшает всхожесть судна на волну;

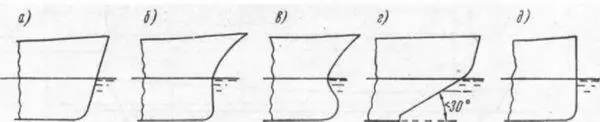

Рис. 3. Характерные формы судовых форштевней: а – наклонный; б-клиперский; в – бульбообразный; г – ледокольный; д – прямой.
