К. Чайников - Общее устройство судов

В – ширина – расстояние, измеренное на мидель-шпангоуте между теоретическими поверхностями бортов перпендикулярно ДП, на уровне конструктивной ватерлинии;

В НБ– ширина наибольшая – расстояние, измеренное перпендикулярно ДП между крайними точками корпуса без учета выступающих частей (привальных брусьев, обносов и т. п.):

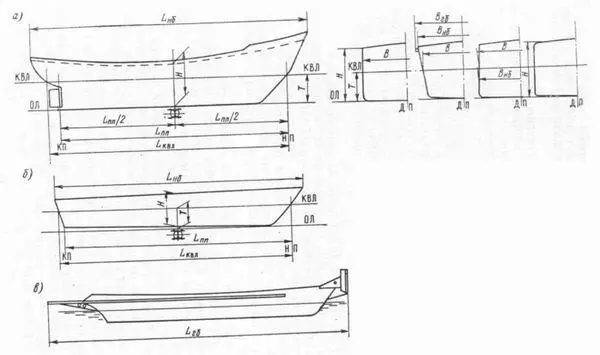

Рис 7. Главные размерения судов: а – без выступающих частей; б – транцевой кормой; в – с постоянно выступающими частями.

В ГБ– ширина габаритная – расстояние, измеренное перпендикулярно ДП между крайними точками корпуса с учетом выступающих частей;

Н – высота борта – вертикальное расстояние, измеренное на мидель-шпангоуте от основной плоскости до бортовой линии верхней палубы;

Т – осадка – вертикальное расстояние, измеренное в плоскости мидель-шпангоута от основной плоскости до плоскости конструктивной или расчетной ватерлинии.

Кроме приведенных ранее общих сведений о форме обводов диаметральной плоскости, конструктивной ватерлинии и мидель-шпангоута, для более полной характеристики формы судовых корпусов и представления о зависящих от нее мореходных и эксплуатационных качествах судов необходимо знать следующие числовые соотношения главных размерений судна:

1) отношение L/B, влияющее на ходкость судна;

2) отношение В/Г, влияющее на остойчивость судна, его ходкость и качку. Увеличение относительной ширины улучшает остойчивость судна, но качка при этом становится более резкой и сопротивление воды движению судна возрастает;

3) отношение Н/Т, влияющее на непотопляемость судна. Увеличение относительной высоты борта улучшает непотопляемость судна;

4) отношение L/Т, влияющее на поворотливость судна. Увеличение относительной длины судна ухудшает его поворотливость;

5) отношение L/Н, связанное с характеристикой общей продольной прочности судна (по Правилам Регистра СССР L/H должно быть в пределах от 9 до 14).

Наконец, судить о форме подводной части корпуса судна позволяют безразмерные коэффициенты полноты, полученные путем сравнения основных площадей и объемов корпуса с соответствующими площадями и объемами простейших геометрических фигур и тел, построенных на его главных размерениях.

Такими основными коэффициентами полноты подводной части корпуса судна являются:

а) коэффициент полноты конструктивной (грузовой) ватерлинии а – отношение площади ватерлинии 5 к площади описанного прямоугольника, построенного по расчетной длине L и ширине корпуса В (рис. 8, а)

б) коэффициент полноты мидель-шпангоута в -отношение площади погруженной части мидель-шпангоута w к площади описанного прямоугольника, построенного по расчетной ширине В и осадке корпуса Т (рис. 8, б)

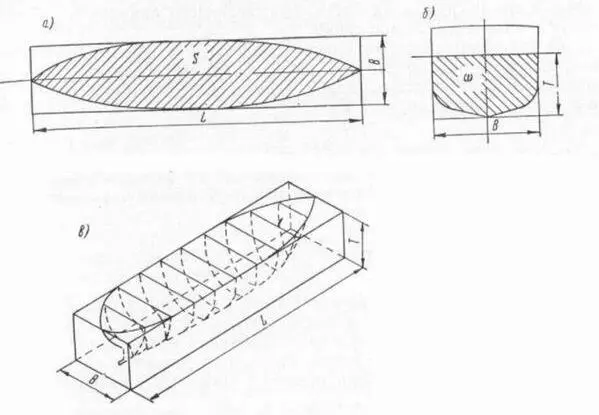

Рис. 8. Коэффициенты полноты подводной части корпуса судна: а – ватерлинии; б – мидель-шпангоута; в – водоизмещения.

в) коэффициент полноты водоизмещения В – отношение объема подводной части корпуса V к объему описанного параллелепипеда, построенного на расчетной длине L, ширине В и осадке корпуса Т (рис. 8, в)

Кроме трех приведенных основных и независимых коэффициентов а В и б, применяют два коэффициента ф и y), являющихся производными от первых и связанных с ними следующими соотношениями:

г) коэффициент продольной полноты ф – отношение объема подводной части судна V к объему призмы с основанием, равным площади погруженной части мидель-шпагноута w, и высотой, равной длине корпуса L,

Подставляя вместо о и V их значения, после упрощения получим зависимость этого коэффициента общей полноты и полноты мидель-шпангоута

Коэффициент ф выражает распределение по длине корпуса объема его погруженной части, оказывающего влияние на сопротивление воды движению судна;
