г) тихоходные и несамоходные речные суда с большим внутренним объемом корпуса имеют ватерлинию полного образования с цилиндрической вставкой на 70-90% длины судна.

Третьим сечением, дающим представление о форме корпуса, является сечение вертикальной плоскостью, проходящей посередине длины судна перпендикулярно диаметральной плоскости и плоскости конструктивной ватерлинии, называемое обводом мидель-шпангоута.

В поперечном сечении корпуса судов могут иметь вертикальные борта, развал или завал в верхней части борта. Палуба в поперечном сечении корпуса делается выпуклой, с кривизной по параболе, со стрелкой погиби равной 0,02 (1:50) от ширины па- лубы на миделе. Выпуклость палубы в поперечном направлении корпуса судна называется погибью палубы. Погибь палубы делается для стока воды, заливающей палубу, и придает ей большую продольную устойчивость.

Плавный переход линии днища в линию борта выполняется по дуге окружности или по лекальной кривой и называется скуловым закруглением или скулою.

Характерные формы миделевых обводов судов разных типов показаны на рис. 6, наиболее характерны:

а) морские транспортные суда – с вертикальным бортом и с подъемом днища;

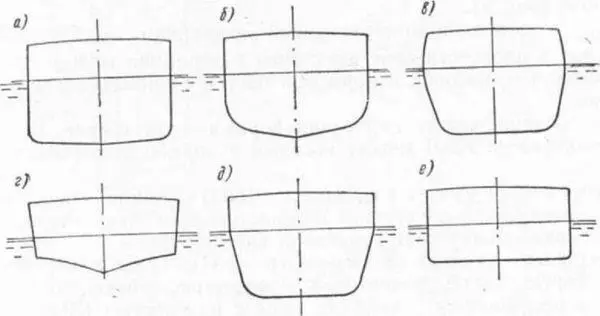

Рис. 6. Обводы миделевых сечений судов различных типов: а – транспортного; б – быстроходного; в -ледокола; г – быстроходного катера; д – судна внутреннего плавания; е – речного.

б) морские быстроходные суда -с хорошо обтекаемыми обводами, большим углом подъема днища и большим скуловым закруглением;

в) ледокольные суда со скругленными бортами и развалом в подводной части и завалом в надводной части. Такая форма поперечного сечения увеличивает поперечную жесткость корпуса, и в случае сжатия судна в ледяных полях лед вдвигается по наклонным бортам или под судно, выжимая его из воды, или поднимается вверх;

г) быстроходные суда малого водоизмещения (катера), в большинстве случаев имеющие прямые с развалом борта, переходящие под углом в днище с большим подъемом слегка изогнутой формы;

д) быстроходные суда внутреннего плавания -с плоскодонным днищем, с циркульной скулой, переходящей в борта с развалом. Такие образования увеличивают площадь палубы и помещения в надводной части корпуса;

е) речные плоскодонные суда -с горизонтальным днищем, с вертикальными бортами и с малым радиусом закругления скулы. Такой профиль поперечного сечения обеспечивает максимальный объем корпуса и предусматривается на тихоходных судах с минимальной осадкой.

Главными размерениями судна называют его линейные размеры: длину, ширину, высоту борта и осадку, которые необходимо знать при постройке, эксплуатации и ремонте судна. Главные размерения принято подразделять на конструктивные- расчетные, наибольшие и габаритные в зависимости от цели, с какой они определяются. Рассмотрим эти размерения более подробно (рис. 7).

L KBЛ– длина по конструктивной ватерлинии – расстояние, измеренное в плоскости конструктивной ватерлинии между точками пересечения ее носовой и кормовой частей с диаметральной плоскостью;

L ПП– длина между перпендикулярами – расстояние, измеренное в плоскости КВЛ между носовым и кормовым перпендикулярами.

Носовой перпендикуляр (НП)-лини я пересечения ДП с вертикальной поперечной плоскостью, проходящей через крайнюю носовую точку конструктивной ватерлинии.

Кормовой перпендикуляр (КП)-лини я пересечения ДП с вертикальной поперечной плоскостью, проходящей через точку пересечения оси поворота руля с плоскостью КВЛ. В случае отсутствия руля кормовой перпендикуляр определяется как линия пересечения ДП с вертикальной поперечной плоскостью, проходящей на расстоянии 97% длины по КВЛ от носового перпендикуляра.

В качестве кормового перпендикуляра для судов, имеющих погруженную транцевую корму, допускается принимать вертикаль, проходящую через нижнюю точку боковой проекции среза транца (рис. 7, б).

L НБ– длина наибольшая – расстояние, измеренное в горизонтальной плоскости между крайними точками носовой и кормовой оконечности корпуса (включая концевые надстройки) без выступающих частей;

L ГБ– длина габаритная – расстояние, измеренное в горизонтальной плоскости между крайними точками носовой и кормовой оконечности корпуса с учетом постоянно выступающих частей (рис. 7, в);
