б) клиперский форштевень характеризуется плавной образующей линией, направленной верхним концом вперед. Такой форштевень делается по тем же соображениям, что и предыдущий, его форма заимствована у парусных судов;

в) бульбообразный форштевень имеет над водой наклонную прямую или вогнутую линию, его подводная часть имеет каплеобразную форму и опущена несколько ниже килевой линии. Такой форштевень предусматривается на судах с относительно большой шириной корпуса для уменьшения сопротивления воды движению и увеличения скорости хода судна;

г) ледокольный форштевень в надводной части характеризуется наклонной прямой, которая, не доходя немного до уровня воды, приобретает плавный наклон до 30° (выработанный на практике), наклон продолжается в подводной части до плавного перехода в килевую линию. Такой форштевень имеют ледоколы и суда, плавающие во льдах, для того, чтобы судно могло с хода вылезать на ледяное поле и своей тяжестью продавливать его;

д) прямой форштевень имеет вертикальную линию образования в подводной части, плавно переходящую в килевую линию. Такой форштевень встречается преимущественно у речных судов, имеющих свободное место на палубе, не плавающих на относительно взволнованной поверхности, он удобен для обзора пространства перед носом судна при частом плавании в узкостях и при подходах к причалам.

Кормовые оконечности судов, несмотря на их разнообразие, разделяются в основном на три типа (рис. 4). Рассмотрим их:

а) обыкновенная корма имеет свес верхней части корпуса высоко над водой, который называется подзором . Такая корма в большинстве случаев встречается у грузовых одновинтовых судов, имеющих небольшую скорость хода;

б) крейсерская корма с подзором (со свесом), утопленным в воду, и плавными обводами. Такая форма кормы увеличивает площадь палубы и уменьшает вихреобразование за корпусом и предусматривается на быстроходных судах или на судах с несколькими гребными винтами;

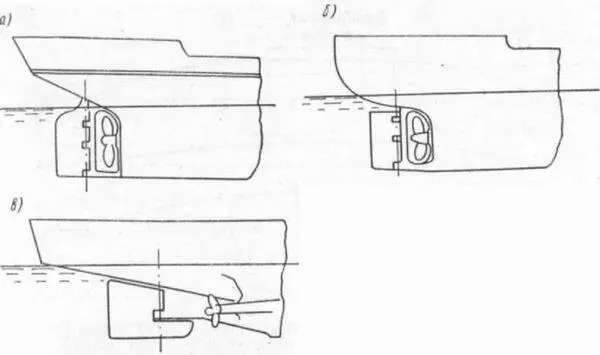

Рис. 4. Форма судовых кормовых оконечностей: а – обыкновенная с подзором; б – крейсерская; в- транцевая.

в) транцевая корма имеет над водой усеченный вид, образованный вертикальной или наклонной в корму поперечной плоскостью, носящей название транца. Такая корма бывает на тех судах, где с кормы выполняются специальные операции; она необходима, например, при работе с сетями на промысловых судах, при постановке мин или тралов военными кораблями и т. п.

Вторым сечением, характеризующим форму корпуса судна, является горизонтальное сечение или, как говорят, сечение по конструктивной ватерлинии.

Ватерлинией (ВЛ) называется след от пересечения теоретической поверхности корпуса горизонтальной плоскостью.

Конструктивной ватерлинией (КВЛ) называется ватерлиния, соответствующая полученному предварительным расчетом полному водоизмещению судов или нормальному водоизмещению (с половинным запасом топлива).

Конструктивная ватерлиния у транспортных судов является одновременно и грузовой ватерлинией (ГВЛ), соответствующей проектной осадке судна.

Характерные формы конструктивных ватерлиний современных судов показаны на рис. 5:

а) грузовое судно имеет ватерлинию, заостренную в оконечностях и так называемую цилиндрическу вставку в средней части, на протяжении которой обводы ватерлинии параллельны ДП. Цилиндрическая вставка увеличивает вместимость корпуса судна, упрощает технологию и удешевляет его постройку. Однако с увеличением скорости хода таких судов значительно возрастает сопротивление воды их движению, что вызывает затраты дополнительных мощностей. Суда со средней скоростью (14-16 узл) имеют цилиндрическую вставку, равную 10-40% длины корпуса;

б) быстроходное судно, скорость которого является важным эксплуатационным качеством, имеет ватерлинию хорошо обтекаемой формы с очень незначительной цилиндрической вставкой или же вообще без нее;

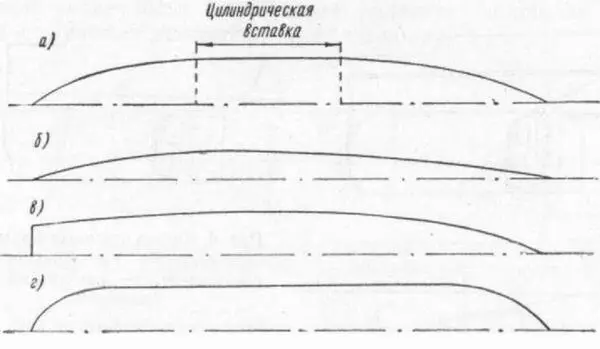

Рис. 5. Ватерлинии судов различных типов: а – грузового; б – быстроходного; в – с транцевой кормой; г – тихоходного.

в) ватерлиния быстроходных судов с транцевой кормой получается усеченной, транец выполняет роль редана, способствующего отрыву струи воды от днища при скольжении судна по поверхности воды – глиссировании. Эти суда также не имеют цилиндрической вставки;
