К. Чайников - Общее устройство судов

применение закрытых кожухов для повышения прочности антенных постов (АП) РЛС и открытых, элементов прочих средств связи;

установка на палубных архитектурных элементах (надстройках и рубках) корабля систем «водяной защиты» для смыва за борт осаждающихся из воздуха продуктов радиоактивного распада;

повышение ударостойкости отдельных элементов корпуса, энергетических установок, электрооборудования, вооружения, средств наблюдения и связи и т. п.;

введение дистанционного управления механизмами, устройствами (в том числе и боевыми), системами и другими средствами из специальных герметизированных и прочно защищенных постов;

применение автоматизации управления энергетическими установками, электрооборудованием, вооружением и др.; повышение требований к нормам остойчивости; применение новых конструкционных материалов с повышенной прочностью и вязкостью;

запрещение использования горючих материалов на кораблях. Совсем недавно физические поля кораблей – тепловое, магнитное, гидродинамическое и гидроакустическое – не имели значения. В современных условиях эти поля широко используются для конструирования многих основных образцов управляемых и самонаводящихся ракет, торпед, глубинных бомб и мин, предназначенных для нанесения ударов по кораблям. Для защиты кораблей от этого оружия появились и средства уничтожения физических полей кораблей.

Проводятся большие исследования с целью изыскания мер и средств снижения физических полей кораблей, что обеспечит их пассивную защиту в условиях действия современного самонаводящегося оружия.

Одним из таких средств защиты является размагничивающее устройство, уничтожающее магнитные поля корабля.

Размагничивающее устройство (РУ) корабля служит для резкого снижения магнитного поля, возникающего вокруг корабля вследствие движения его в магнитном поле Земли. На рис. 80 приводится типовая схема расположения обмоток размагничивающего устройства тральщика США. Обмотка кабеля выполнена из четырех секций, расположенных в трех плоскостях: основной, батоксовой и шпангоутной. Каждая из секций предназначается для компенсации определенной составляющей магнитного поля.

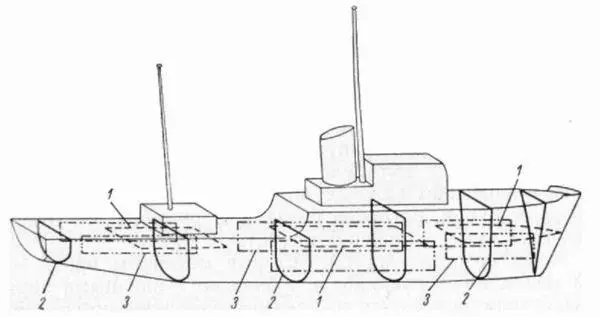

Рис. 80. Схема расположения обмоток размагничивающего уст ройства корабля. 1 – основная; 2 – шпангоутная; 3 – батоксовая обмотка.

Секция обмотки, расположенная параллельно основной плоскости, является основной. Эта секция компенсирует вертикальную составляющую магнитного поля корабля и обычно состоит из одной секции, идущей от носа в корму по всей длине корабля, либо, как изображено на рисунке,-из нескольких небольших секций, соединенных последовательно между собой.

Батоксовая обмотка размещается вертикальными продольными плоскостями, параллельными ДП, обычно в тех же районах, где и основная обмотка, и компенсирует поперечную составляющую магнитного поля корабля.

И, наконец, шпангоутная обмотка, секции которой устанавливаются в плоскости шпангоутов, компенсирует продольную составляющую магнитного поля корабля.

Четвертая обмотка, проложенная в кабелях основной, батоксовой и шпангоутной обмоток, соединена последовательно и служит для компенсации остаточного поля корабля.

В секциях обмотки пропускается постоянный электрический ток в направлениях, обратных магнитному полю корабля. Сила тока в основной, батоксовой и шпангоутной обмотках изменяется автоматически в зависимости от магнитного поля при движении, качке и рыскании корабля. Сила же тока в четвертой обмотке, служащей для компенсации остаточного поля, при этом остается постоянной.

Размагничивающее устройство управляется автоматически специальной системой, основным элементом которой является магнитометр, срабатывающий при изменении каждой из трех составляющих магнитного поля во время движения корабля. Электрические сигналы, поступающие от магнитометра, передаются приборам, автоматически изменяющим силу тока в соответствующей обмотке.

Конструктивная защита корабля представляет собой в надводной части корпуса вертикальное и горизонтальное бронирование в виде цитадели с дополнительным местным бронированием жизненно важных помещений (артиллерийских башень, боевых рубок, погребов боезапаса, румпельного отделения, машинно-котельных помещений и т. п.).
