На американских крейсерах, например, для борьбы с подводными лодками предусматривается размещение противолодочных универсальных телеуправляемых вертолетов, оснащенных поисковой аппаратурой и вооруженных самонаводящимися торпедами. По мнению зарубежных специалистов, можно создать сплошную зону поражения подводных целей (лодок и торпед), которая ограничивается дальностью обнаружения на ГЛС корабля (10-15 миль). За пределами досягаемости РБУ (2-5,6 км) лежит зона противолодочных торпед (5-8 км), зона противолодочных управляемых ракет (17-28 км) и, наконец, телеуправляемые вертолеты (55 км) и другие более мощные вертолеты, вооруженные, кроме торпед, и средствами поиска подводных лодок (рис. 78).

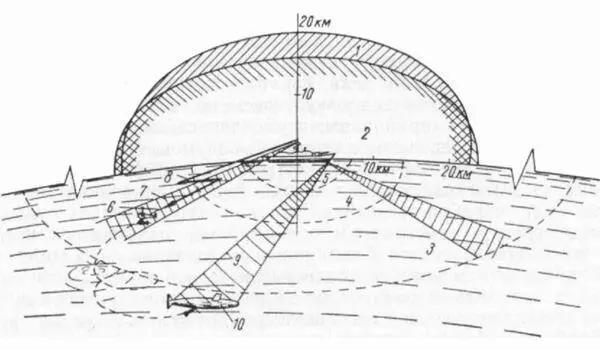

Рис. 78. Зоны эффективного огня оружия сторожевых кораблей США. 1- зона действия комплекса ЗУРО; 2- зона действия 127-миллиметровой артиллерийской установки; 3 – зона действия противолодочной системы; 4- зона действия ПЛУР; 5 – зона действия противолодочных торпед; 6 – телеуправляемый вертолет; 7 – радиолокационный луч наблюдения за вертолетом; 8 – канал телеуправления вертолетом; 9 – луч ГЛС корабля; 10 – цель (подводная лодка).

Вертолетное корабельное устройство предназначается для противолодочных, корректировочных или разведывательных управляемых и телеуправляемых вертолетов, размещаемых в кормовой части корабля на специальных устройствах или в корабельных помещениях, называемых ангарами. Стартовая площадка, с которой стартует вертолет, оборудуется компактным устройством для крепления вертолета по-походному, а в непосредственной близости от нее располагаются заправочные и ремонтные базы для подготовки вертолета к воздуху. На больших кораблях (крейсерах, фрегатах, плавучих базах соединений и т. п.), там, где это позволяют габариты, вертолеты ставят в ангары, иногда со снятыми элементами (без несущих лопастей).

Ангары для увеличения живучести вертолетов размещаются ниже верхней палубы. Вертолеты поднимают из ангара на верхнюю палубу специальными подъемниками, которые могут служить для вертолетов и стартовой площадкой.

Схема расположения боевых постов эскадренного миноносца показана на рис. 79.

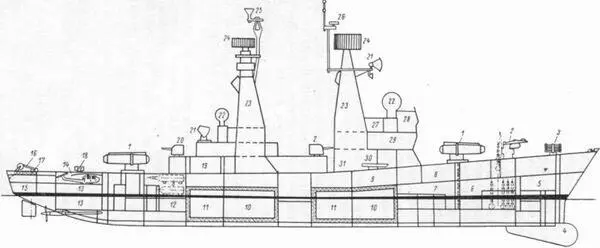

Рис. 79. Схема расположения боевых постов эскадренного миноносца. 1 – стартовая установка берегового ракетного комплекса (БРК); 2 – стартовая установка ЗРК; 3 – стартовая установка поотиво-лодочного ракетно-торпедного комплекса (РТК); 4 – антенна гидролокационной станции (ГЛС); 5- погреб боезапаса РТК-6-погреб боезапаса ЗРК; 7 – погреб боезапаса БРК; 8 – станция размагничивания; 9 – центральный пост управления оружием-' 10 – котельные отделения; 11- машинные отделения; 12 – погреба артбоеприпасов; 13 – минные погреба (бортовые)- 14 – ачгар вертолета; 15 – химический пост; 16 – буксируемая ГЛС; 17- каты глубинных бомб; 18 – реактивный бомбомет ГБ- 19- аварийные генераторы; 20 – артиллерийские башенные установки; 21 – антенные посты управления огнем ЗРК' 22 – обтекатет антенн РЛС дальнего обнаружения воздушных целей; 23 – мачты-трубы; 24 – антенны РЛС обнаружения воздушных целей- 25 – антенна навигационной РЛС; 26 – антенны РЛС обнаружения надводных целей; 27 – боевой информационный пост 28- ходовой мостик корабля; 29 – посты управления кораблем; 30 – торпедные аппараты; 31 – торпедные погреба'.

Корабельные средства наблюдения и связи обеспечивают выполнение боевых задач, поставленных перед кораблями, находящимися в море.

Получение данных об обстановке в районе плавания обеспечивает на флоте служба наблюдения.

Внешняя корабельная связь обеспечивает быстрое донесение данных наблюдения в соответствующие инстанции и информацию об обстановке, передачу различных сообщений и приказаний командования от других кораблей, самолетов и береговых станций способом, исключающим возможность смыслового перехвата ее противником.

Кроме внешней связи, каждый корабль имеет внутрикорабельную связь, осуществляемую телефонами, сигналами, радиотрансляцией и другими средствами между различными постами корабля (подробнее о внутрисудовой связи, см. гл. XI, § 54).

Наблюдение и связь на кораблях производятся при помощи весьма разнообразных средств в зависимости от обстановки.

Наблюдение осуществляется постами, оборудованными различными средствами; зрительными (дальномеры, стереотрубы и бинокли), радиотехническими (радиоприемники, радиопеленгаторы), радиолокационными, телевизионными и средствами инфракрасной техники. К радиотехническим можно отнести и гидроакустические, работающие на звуковых волнах, принципиально отличающихся от электромагнитных. Принцип работы радиотехнических и радиолокационных средств был рассмотрен нами выше.
