При расхождении поршней в цилиндре открываются сначала выхлопные окна 9, а затем продуваются окна 10. Отработанные газы через выхлопные окна поступают в ресивер 8 и оттуда – в газовую турбину 12.

При обратном ходе компрессорных поршней выхлопные и продувочные окна закрываются, воздух из полости 6 нагнетается в продувочный ресивер, а воздух в рабочем цилиндре сжимается. В конце сжатия температура воздуха поднимается и впрыснутое в этот момент форсункой топливо воспламеняется. Начинается новый цикл работы свободно-поршневого генератора газа.

Эффективный к. п. д. такой комбинированной газотурбинной установки с СПГГ приближается к 40%, что делает выгодной их установку на судах. Газотурбинные установки с СПГГ перспективны и будут широко использоваться на судах в качестве главных двигателей.

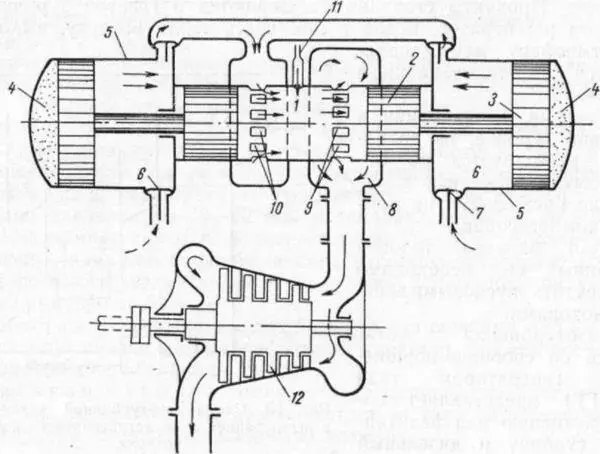

Рис. 70. Схема газотурбинной установки со свободно-поршневым генератором газа (СПГГ).

Судовые ядерные установки служат для получения тепловой энергии в результате деления ядер расщепляющихся элементов, которое происходит в аппаратах, называемых ядерными реакторами. Суда с такими установками имеют практически неограниченную дальность плавания.

Энергия, выделяемая реакцией деления ядер при использовании 1 кг урана, примерно равна энергии, получаемой при сжигании 1400 т мазута. Суточный расход ядерного топлива на транспортных судах исчисляется лишь десятками граммов. Срок смены тепловыделяющих элементов в судовых реакторах равен двумтрем годам. Несмотря на большой вес ядерной установки, вызванный большим весом биологической защиты, полезная грузоподъемность судов с ядерными установками, значительно больше грузоподъемности судов равных размерений, имеющих общепринятые силовые установки. Увеличение грузоподъемности на этих судах объясняется отсутствием на них обычного топлива.

Для повышения скорости движения судов применение установок, работающих на ядерной энергии, является экономически выгодным, позволяет повысить мощность силовых установок без резкого увеличения их веса. Решающим преимуществом судовых ядерных установок является отсутствие потребности в воздухе при их работе. Эта особенность позволяет решить проблему длительного движения судов под водой. Как известно, суда, плавая под водой, в однородной среде, встречают меньшее сопротивление, чем надводные суда, и, следовательно, при равных мощностях двигателей могут развивать большие скорости. Подводные транспорты большого водоизмещения могут быть значительно выгоднее в эксплуатации, чем надводные суда того же водоизмещения.

В качестве ядерного топлива для современных судовых реакторов применяется искусственно обогащенный уран с содержанием изотопа U 235в количестве 3-5%.

Та часть реактора, в которой совершается цепная реакция, называется активной зоной. В эту зону вводят особое вещество – замедлитель нейтронов, замедляющее движение нейтронов до скорости теплового движения. В качестве замедлителя применяется простая вода (Н 20), тяжелая вода (D 20), бериллий или графит.

По типу активной зоны реакторы делят на гомогенные и гетерогенные. В гомогенных реакторах ядерное топливо и замедлитель представляют собой однородную смесь. В гетерогенных реакторах ядерное топливо располагается в замедлителе в виде стержней или пластин, называемых тепловыделяющими элементами. В судовых ядерных силовых установках применяется единственный тип – гетерогенные реакторы.

При совершении ядерной реакции около 80% энергии превращается в тепло, а 20% выделяется в виде излучений (а, в и у), а- и в-излучения особенной опасности не представляют. Но вот у-излучения и нейтронные излучения, обладающие большой проникающей способностью, вызывают вторичное излучение во многих материалах. При этом излучении в организме человека возникают тяжелые заболевания. Для предотвращения такого излучения ядерные силовые установки должны иметь надежную защиту, называемую биологической. Биологическую защиту обычно выполняют из металла, воды и бетона, она имеет значительные габариты и вес.

Наиболее мощной и технически совершенной судовой ядерной силовой установкой на гражданских судах является силовая установка на ледоколе «Ленин» – самом мощном ледоколе в мире.

Мощность четырех его турбин равна 44 000 л. с.

Главная энергетическая установка ледокола «Ленин» выполнена по следующей схеме (рис. 71). На ледоколе установлены три реактора 1 со стабилизаторами давления 2 в первом контуре. Замедлителем и теплоносителем служит обычная вода под давлением около 200 атм. Вода реактора подается в парогенераторы 3 при температуре около 325° С циркуляционными электронасосами 4. В парогенераторах получается пар второго контура под давлением 29 атм и с температурой 310° С, который приводит в действие четыре паровых турбогенератора 5. Отработавший пар проходит через конденсаторы 6 в виде конденсата и используется снова, совершая работу по замкнутому циклу.
