Реакторы, парогенераторы и насосы активной зоны окружены биологической защитой из слоя воды и стальных плит толщиной 300-420 мм.

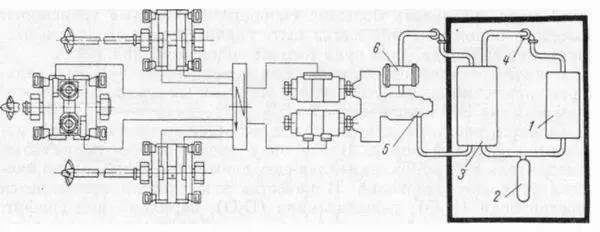

Рис. 71. Схема энергетической установки ледокола «Ленин»

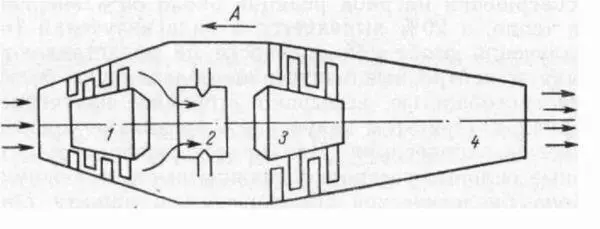

Судовые турбореактивные двигатели применяются на судах на подводных крыльях или на судах специального назначения. Часто встречающаяся схема турбореактивного двигателя приведена на рис. 72.

При движении двигателя влево (по стрелке А) воздух поступает в его корпус и сжимается турбокомпрессором 1. Сжатый воздух подается в камеру горения 2, в которой сгорает поступающее одновременно топливо. Из камеры 2 продукты сгорания направляются в газовую турбину 3. В турбине газы частично расширяются, совершая этим работу для привода турбокомпрессора. Дальнейшее расширение газа происходит в сопле 4, откуда он с большой скоростью вырывается в атмосферу. Реакция вытекающей струи обеспечивает движение судна.

Парогазовая турбинная установка, работающая по циклу Вальтера, была применена на немецких подводных лодках во второй мировой войне с целью увеличения их скорости в подводном положении. Лодка с такой установкой могла в течение 5-6 ч развивать большие скорости подводного хода, доходящие до 22-25 узл.

Окислителем в этом цикле служила перекись водорода высокой (80%) концентраций, которая в присутствии катализатора разлагается в специальной камере на водяной пар и кислород, выделяя значительное количество тепла. В камере горения в кислороде сжигалось жидкое топливо с одновременным впрыскиванием туда же пресной воды. Энергия получающейся парогазовой смеси с высоким давлением и высокой температурой использовалась в парогазовой турбине. Отработавшая парогазовая смесь охлаждалась в конденсаторе, где водяной пар превращался в воду и поступал опять в систему, питательной воды, а углекислота откачивалась за борт.

Основными недостатками этих установок являлась малая дальность плавания лодок максимальными ходами, повышенная пожароопасность из-за наличия на лодке большого количества перекиси водорода, зависимость их нормальной работы от глубины погружения и высокая стоимость как самой установки, так и ее эксплуатации.

В Англии в послевоенные годы была построена подводная лодка «Эксилорер» с силовой установкой такого типа. На проведенных испытаниях было определено, что стоимость ее одного ходового часа эквивалентна стоимости 12,5 кг золота.

Двигатели внутреннего сгорания (ДВС) являются поршневыми тепловыми двигателями, в которых топливо сгорает непосредственно внутри рабочего цилиндра. Образующаяся при сгорании смесь газов, расширяясь, перемещает поршень, совершающий механическую работу – вращение вала.

В качестве судовых ДВС в большинстве случаев применяются только дизели. Дизелями называются такие ДВС, в которых топливо, вводимое в цилиндр, в конце сжатия в нем поршнем свежего воздуха самовоспламеняется под действием температуры, поднявшейся вследствие образовавшегося в цилиндре высокого давления.

Двигатели, работающие на бензине с внешним смесеобразованием (карбюраторные двигатели) и с искусственным зажиганием топлива от электрической искры, устанавливают преимущественно на легких судах и быстроходных катерах.

Двигатели, в которых свежий воздух поступает в цилиндры под давлением выше атмосферного, называются двигателями с наддувом . Большинство ДВС средней и большой мощности бывают двигателями с наддувом.

Как известно, двигатели делятся на четырёхтактные , в которых рабочий цикл совершается за четыре хода поршня, и двухтактные , в которых рабочий цикл совершается за два хода поршня.

В соответствии с количеством оборотов коленчатого вала различают двигатели тихоходные и быстроходные . Дизели, совершающие 100-200 об/мин, называются малооборотными.

Двигатели внутреннего сгорания разделяются на реверсивные – те, которые могут менять направление вращения, и на нереверсивные . Судовые двигатели в большинстве случаев являются реверсивными. Нереверсивные двигатели устанавливают для привода электрических генераторов.

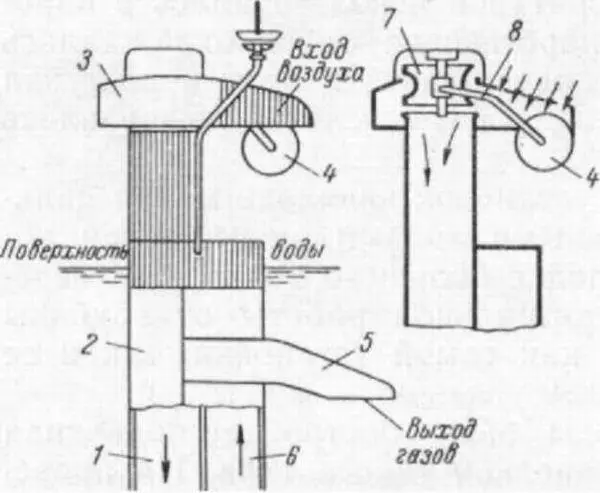

Рис. 73. Схема устройства для работы дизеля подводной лодки на перископной глубине. 1 – воздушная шахта; 2 – обтекатель; 3 – головка с клапаном; 4 – шаровой поплавок, управляющий клапаном; 5 – козырек выхлопной шахты; 6 – выхлопная шахта; 7 – клапан; 8 – рычаг.
