К. Чайников - Общее устройство судов

Турбины по принципу работы рабочего тела (пара или газа) разделяют на две основные группы. Турбины, в которых расширение, пара или газа происходит только в неподвижных направляющих аппаратах, а на рабочих лопатках используется лишь их кинетическая энергия, называются активными. Турбины, в которых расширение пара или газа происходит также и при движении рабочего тела в каналах рабочих лопаток, называются реактивными. Турбины вращаются только в одну сторону и являются нереверсивными, т. е. они не могут изменять направление вращения. Поэтому на одном валу с главными турбинами переднего хода обычно предусматривают турбины заднего хода. Мощность судовых турбин заднего хода не превышает 40-50% мощности турбин переднего хода. Поскольку эти турбины не должны обеспечивать высокую экономичность в работе, число ступеней в них невелико.

Судовые паротурбинные установки, работающие при начальном давлении пара 40-50 атм и температуре пара 450-480° С, имеют экономический к. п. д. 24-27%.

Экономическим (эффективным ) к. п. д. называется отношение тепла, превращенного в полезную работу, к теплу, развивающемуся при полном сгорании затраченного топлива. Эффективный к. п. д. характеризует экономичность двигателя. При повышении давления до 70-80 атм и температуры пара до 500- 550° С экономический к. п. д. возрастает до 29-31%. Дальнейшее повышение начального давления пара и совершенствование установок позволит увеличить к. п. д. судовой паротурбинной установки примерно до 35%.

Работа над судовыми газотурбинными установками (ГТУ) по существу носит еще экспериментальный характер, так как все еще не создано их серийной конструкции.

Газовая турбина отличается от паровой тем, что рабочим телом ее является не пар из котлов, а газы, образующиеся при сгорании топлива в специальных камерах.

Устройство и работа газовой турбины аналогичны устройству и работе паровой турбины. Они также бывают активные или реактивные, однокорпусные, многокорпусные и т. п. Отличаются газовые турбины от паровых более высокими температурными нагрузками: температура горячих газов бывает в пределах 700-800° С. Разница в температурном режиме уменьшает ресурсы времени работы газовых турбин.

В зависимости от способа сжатия воздуха и образования горячих газов различают газотурбинные установки с камерой горения и ГТУ со свободно-поршневыми генераторами газа (СПГГ). Отрицательным качеством ГТУ является большая потеря тепла при отводе отработавших газов.

Методом повышения экономичности ГТУ является использование тепла отработавших газов для подогрева воздуха, поступающего в камеру сгорания, так называемая регенерация.

Применение регенерации с одновременным двухступенчатым сжатием воздуха повышает эффективный к. п. д. установки до 28-30%. Такие ГТУ находят применение в качестве судовых силовых установок.

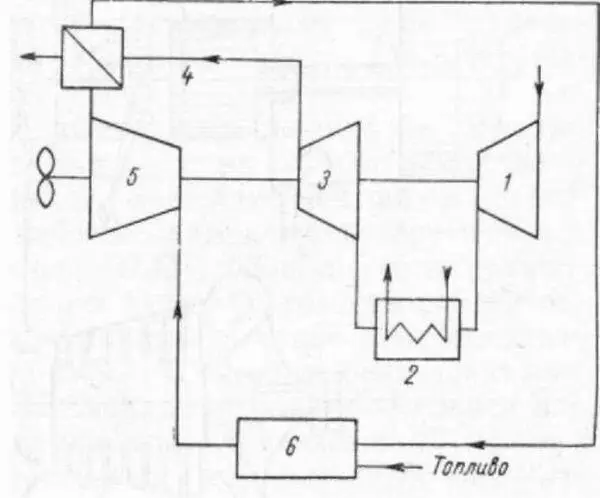

В судовой газотурбинной установке с камерой горения (рис.69) атмосферный воздух засасывается, сжимается компрессором низкого давления 1, располагаемым на одном валу с газовой турбиной 5, и направляется в холодильник 2, охлаждаемый забортной водой. Охлажденный воздух поступает в компрессор высокого давления 3, где снова сжимается до более высокого давления, после чего подается в регенератор 4, откуда подогретый отработавшими газами идет в камеру горения 6, где сгорает подающееся туда топливо. Продукты сгорания расширяются в газовой турбине 5 и через регенератор, отдав в нем часть тепла воздуху, выходят в атмосферу или используются в утилизационном котле.

Рис. 69. Схема газотурбинной установки с регенерацией и двухступенчатым сжатием воздуха.

Энергия, развиваемая в газовой турбине, не полностью используется по основному назначению, а частично расходуется на привод компрессоров. Для запуска газовой турбины ее необходимо раскрутить пусковыми электромоторами.

Газотурбинная установка со свободно-поршневым генератором газа (СПГГ) представляет собой активную или реактивную турбину и дизельный цилиндр, в котором происходит сжигание топлива. Комбинированная газотурбинная установка с СПГГ показана на рис. 70.

Цилиндр СПГГ 1 имеет два рабочих поршня 2 на одних штоках с поршнями компрессоров 3. При сгорании смеси воздуха с топливом, подаваемым через форсунку 11, газы в цилиндре расширяются, раздвигая поршни. В полостях 6 компрессорных цилиндров 5 создается разряжение и через клапаны 7 атмосферный воздух засасывается. Одновременно в полости 4 компрессорных цилиндров воздух сжимается и рабочие поршни возвращаются в исходное положение.
