Е. Морозов - Что такое остойчивость

Влияние формы поперечного сечения корпуса малого судна на остойчивость.

Ширина ватерлинии и водоизмещение одинаковы. Характеристики начальной остойчивости варианта 1 будут в несколько раз выше, чем варианта 4.

Идя по тому же пути, можно еще больше увеличить остойчивость, разрезав корпус вдоль – по ДП – и расставив узкие половинки на какую-то ширину. Так мы подошли к идее двухкорпусного судна, которая находит воплощение в конструкциях как тихоходных плавучих дач или надувных плотов, так и рассчитанных на рекордные скорости гоночных моторных либо парусных катамаранов.

С увеличением углов наклона все большее значение приобретает и форма надводной части корпуса в районе, входящем в воду при крене. Наглядный пример – отсутствие остойчивости у имеющего круглое сечение бревна: при любом его «крене» – повороте вокруг оси – никакого дополнительного объема в воду не входит, форма погруженной части и положение ЦВ не изменяются, восстанавливающего момента не возникает.

По той же причине вреден и некогда модный завал бортов на моторках. Оно и понятно: при нарастании крена ширина ватерлинии не только не увеличивается, а иногда и наоборот – уменьшается! Поэтому на резких поворотах нередко переворачивались старые «Казанки», имевшие завал бортов внутрь в и без того довольно узкой кормовой части.

И наоборот: мерами, повышающими остойчивость, являются развал бортов и закрепление по их верхним кромкам дополнительных элементов плавучести. Объяснение простое: при крене входят в воду объемы именно там, где они нужнее всего для опоры – где они дают большое плечо. В принципе, судно с развалом шпангоутов в надводной части и с относительно узкой ходовой ватерлинией сочетает хорошие скоростные качества с высокой остойчивостью. Такую форму корпуса имели, например, старинные галеры, где, как известно, мощность «двигателя» была ограниченной, а требования к скорости и мореходности – довольно высокими. С той же целью по бортам легких казацких «чаек» привязывали над водой пучки сухого камыша.

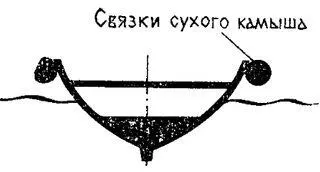

Поперечное сечение запорожской «чайки».

Сочетание выгодных с точки зрения ходкости полукруглых поперечных сечений подводной части с большим развалом бортов и закреплением дополнительных элементов плавучести по верхним кромках бортов.

По сути дела тем же приемом пользуются наши туристы-парусники, прикрепляя к бортам байдарок надувные баллоны. Еще более эффективным средством повышения остойчивости байдарок при плавании под парусом служат бортовые поплавки, смонтированные на поперечинах. На ровном киле они идут над водой и не тормозят движение. Когда же давление ветра на парус накреняет байдарку-тримаран, подветренный поплавок входит в воду и служит дополнительной опорой, расположенной очень выгодно – далеко от ДП.

Подобной же цели служат и различные бортовые наделки на глиссирующих моторных судах – були и спонсоны: они улучшают остойчивость катера или мотолодки и на стоянке и на ходу. Та же «Казанка» становится более безопасной даже при эксплуатации с «Вихрем» благодаря установке дополнительных объемов плавучести – кормовых булей, входящих в воду при явной перегрузке кормы или при крене на стоянке. При движении прямо вперед нижняя рабочая поверхность булей находится выше ходовой ватерлинии, а при опасных для «Казанки» резких поворотах эта поверхность начинает «работать»: образующаяся на ней при глиссировании гидродинамическая подъемная сила препятствует увеличению крена на циркуляции.

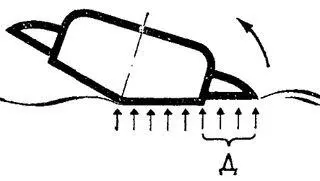

Работа булей «Казанки» при резких поворотах на ходу.

При крене начинает работать нижняя поверхность буля. Образующаяся на ней при глиссировании гидродинамическая подъемная сила D препятствует нарастанию крена.

Длина действующей ватерлинии, хотя и в меньшей мере, чем ширина, тоже существенно влияет на остойчивость самых малых судов. Вот показательный случай. Однажды испытывалась секционная туристская байдарка. В одноместном трехсекционном варианте лодка оказалась слишком «спортивной»: те, кто не имел опыта гребли на «академичках», неизменно опрокидывались у самого берега. Однако достаточно было добавить еще одну среднюю секцию длиной 0,8 м, как та же самая лодка становилась «спокойным» туристским судном.
