Е. Морозов - Что такое остойчивость

Действие момента этой кренящей силы, т. е. кренящего момента, наклоняет – кренит судно. При этом ЦТ судна положения не меняет, если, конечно, это не тот самый «васюкинский» случай и на судне нет таких грузов, которые могут переместиться в сторону наклона. Поскольку и при крене судно продолжает плавать, т. е. продолжает действовать закон Архимеда, увеличению погруженного объема со стороны входящего в воду борта соответствует равное уменьшение погруженного объема с противоположного, выходящего из воды борта. Не будем забывать: вес судна от действия кренящего момента не изменяется; следовательно, и общая величина погруженного объема должна остаться неизменной!

Взаиморасположение точек приложения равнодействующих сил тяжести (ЦТ) и сил поддержания (ЦВ).

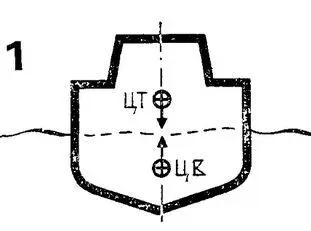

1 – плавающее судно не имеет крена. Силы тяжести и поддержания взаимоуравновешены, ЦТ и ЦВ расположены в диаметральной плоскости судна;

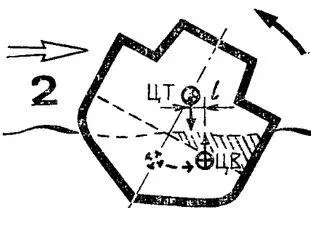

2 – при крене под действием каких-то внешних сил (светлая стрелка слева) в воду вошел дополнительный объем (заштрихован), ЦВ сместился в новое положение, образовался восстанавливающий момент сил; судно сохраняет остойчивость.

L – плечо остойчивости.

Из-за этого перераспределения подводного объема положение ЦВ изменяется – он отходит в сторону накренения судна; в результате возникает момент сил поддержания, стремящийся восстановить прямое положение судна и поэтому называемый восстанавливающим моментом.

Пока судно остойчивость сохраняет, восстанавливающий момент, возрастая по мере увеличения крена, становится равен моменту кренящему и, поскольку он направлен в противоположную сторону, полностью «парализует» его действие. Это значит, что, если величина кренящих сил больше не изменится, судно так и будет плавать с постоянным креном; если же действие кренящих сил прекратится и кренящего момента не станет, восстанавливающий момент немедленно спрямит судно.

Обратившись к схеме 2, мы можем предположить, что величина возникающего при крене восстанавливающего момента будет тем больше, чем больше плечо – расстояние по горизонтали между новым положением ЦВ и неизменным положением ЦТ; поэтому оно и называется плечом остойчивости. Пока есть это плечо – действует восстанавливающий момент – судно сохраняет остойчивость, но как только при дальнейшем нарастании крена плечо исчезнет – ЦВ окажется на одной вертикали с ЦТ, никаких дальнейших усилий для опрокидывания судна уже не потребуется, оно остойчивость потеряет – опрокинется.

Чем дальше в сторону наклонения может уходить центр величины – чем больше плечо остойчивости, тем труднее перевернуть судно, т. е. тем оно остойчивее. Именно поэтому широкое судно всегда будет заметно остойчивее узкого. На четырехвесельном яле, имеющем ширину 1,6 м, гребцы могут вставать и ходить без особого риска, а вот на академической восьмерке шириной 0,7 м достаточно одному гребцу сильнее упереться ногой или чуть выше поднять весло, чтобы возник угрожающий крен!

Особенно важно иметь достаточную ширину на самых малых судах. Заметно влияет на их остойчивость и полнота ватерлинии, т. е. показатель того, какую долю прямоугольника, стороны которого составлены максимальной длиной и шириной, занимает площадь действующей ватерлинии. При прочих равных условиях суда с большей полнотой ватерлинии всегда остойчивее тех, у которых ватерлинии в носу и корме острые.

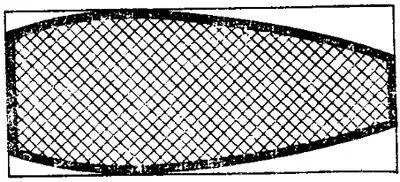

Ватерлиния тузика.

Большая полнота ватерлинии является одной из важных мер обеспечения остойчивости.

Остойчивость, особенно при малых углах наклонения, во многом зависит и от формы корпуса– от распределения объемов подводной части корпуса. Ведь, в конечном счете, остойчивость определяется не просто шириной действующей ватерлинии, а положением «точки опоры» – центра фактически погруженного объема.

С точки зрения остойчивости наименее выгодны полукруглые сечения, по условиям ходкости часто применяемые для водоизмещающих судов; близкие к полукруглому сечения имеют корпуса гребных академических лодок, а также относительно узких и длинных катеров, не рассчитанных на глиссирование. Прямоугольное сечение обладает более высокими характеристиками начальной остойчивости; такого рода сечения делают на лодках минимальной длины – тузиках и челноках-плоскодонках. Если же раздвинуть подводные объемы к бортам за счет уменьшения осадки (и объема) в средней части, остойчивость выиграет еще больше: подобную форму имеют корпуса таких новейших универсальных малых лодок, как, например, «Спортиак» и «Дельфин».
