Юрий Маслов - Затворные системы «переломок»

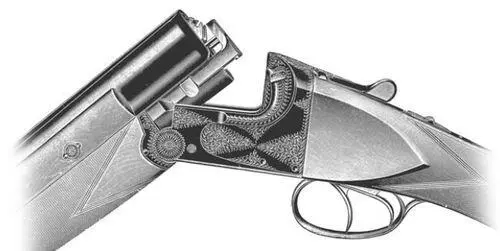

Рис. 18: Упрощённая схема разгрузки цапф с помощью запирающего поперечного болта (фирма АРМАФ, Бельгия, Льеж).

Наконец, в дешёвых вертикалках используется упрощённая схема разгрузки консольного шарнира с помощью поперечного болта, запирающего верхние крюки стволов (рис. 18). Здесь весьма уместно напомнить, что цапфы Вудварда всегда делаются с "собственными" опорными выступами (рис. 11), в связи с чем коробки большинства дешёвых вертикалок с гладкими стволами вообще не имеют дополнительных разгружающих поверхностей.

Одной из причин, по которой ружья с вертикальными стволами долгое время не находили своего покупателя, была высокая стоимость, обусловленная сложностью изготовления. Кроме того, охотников отпугивал их большой вес, отсутствие гармонии форм. Придать вертикалкам более или менее изящные очертания впервые удалось лондонским компаниям «Босс и Ко» (1909 г.) и «Вудвард и сыновья» (1913 г.) за счёт введения шарнира консольного типа и, соответствен¬но, глубокой посадки стволов в коробку.

Яркой иллюстрацией того, как «вымучивалась» оружейниками схема консольной подвески может служить технический замысел немецкого изобретателя Роберта Шрадера (Robert Schrader), реализованный в вертикалках с нарезными и комбинированными стволами. В ноябре 1901 г. Шрадер запатентовал так называемый Schildzapfenverschluss (дословно: «затвор на щитковых цапфах»).

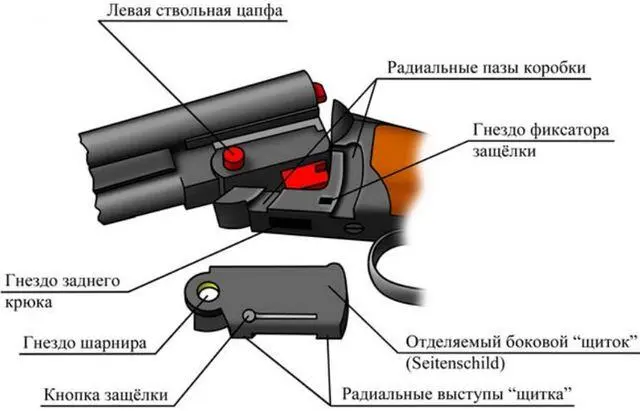

Рис. 19: «Затвор на щитковых цапфах» Роберта Шрадера (Schildzapfenverschluss von Robert Schrader, DRP 137824, 1901 год)

Устройство затворной системы показано на рис. 19. Её отличительная особенность – наличие в конструкции коробки отделяемой левой щеки (согласно немецкой терминологии – «щитка» – Schild). Для сборки ружья правая ствольная цапфа устанавливается в шарнирное гнездо правой щеки, стволы утапливаются в «полукоробке» и запираются в нижней и верхней части. Затем на левую цапфу ствольного блока надевается «боковой щиток», его радиальные выступы заводятся снизу вверх в радиальные пазы коробки до упора, после чего «щиток» фиксируется защёлкой. К стволам пристёгивается цевьё – ружьё собрано. Как видите, шарнирное сочленение Шрадера выполнено в виде «мощных» цапф на ствольном блоке, поворачивающихся в сквозных отверстиях щёк коробки, одна из которых отделяемая. Дополнительные разгружающие поверхности отсутствуют, да, собственно, в них нет необходимости из-за массивности затворной системы.

Добиться снижения веса вертикалок, улучшения их баланса и посадистости можно было благодаря радикальному изменению конструкции «подвески» стволов и минимизации габаритов коробки. И первым, кому удалось на практике осуществить давний замысел оружейников, был бельгийский изобретатель и фабрикант Теофил Бритт (Theophile Britte).

Как известно, всё гениальное – простое, в том числе творческий плагиат. Ещё в 1873 г. бирмингемец В.В.Гринер запатентовал знаменитое тройное запирание с верхним поперечным болтом. Один из трёх вариантов патента касался куркового бокфлинта, стволы которого поворачивались на вертикальной оси вбок. Выпустить на рынок свою громоздкую вертикалку англичанин не решился. Только в конце XIX в. шотландец Джон Диксон-младший изготовил на заказ несколько двустволок, в которых прослеживались технические инновации В.В.Гринера. Но по-настоящему идея великого бирмингемского оружейника была востребована шесть десятилетий спустя.

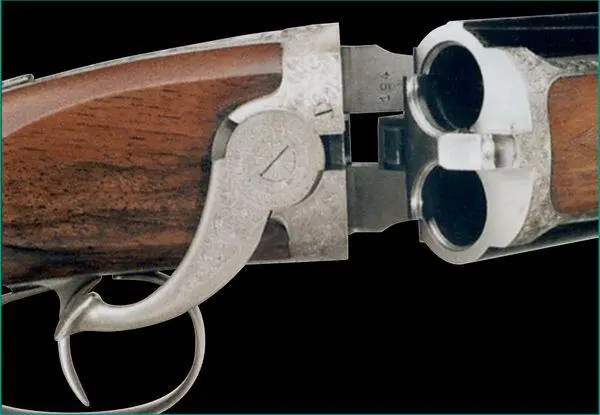

Фото 4: На неподвижной вертикальной оси (система Теофила Бритта в бокфлинте «Сюпербритт» фирмы «А.Франкотт», Бельгия, Льеж)

Теофилу Бритту удалось сконструировать очень лёгкий и эстетичный бескурковый бокфлинт с боковым ключом запирания и с минимальной по высоте коробкой. Стволы, как вы уже догадались, открывались для заряжания вбок, вправо. Патент на своё ружьё под названием «Сюпер-бритт» (Superbritte) бельгийский изобретатель получил в 1931 году, а через пару лет организовал серийное изготовление вертикалок по заказу льежских фирм «А.Лебо-Куралли», «А.Франкотт», «Ж.Бюри». По истечении срока патента бокфлинт «Сюпер-бритт» выпускала небольшими партиями фирма «Август Фран-котт» (фото 4).
