Как известно, худа без добра не бывает, и в новых ружьях эти дополнительные запирающие элементы некоторое время выполняли роль разгружающих опор, но по достижении определённого настрела всю нагрузку воспринимал шарнирный болт. Хуже того, по мере износа поверхностей скреплений между стволами, щитком и шарниром возникали зазоры, и инерционные нагрузки "превращались" в ударные, вследствие чего стволы ружей начинали расшатываться ещё быстрее.

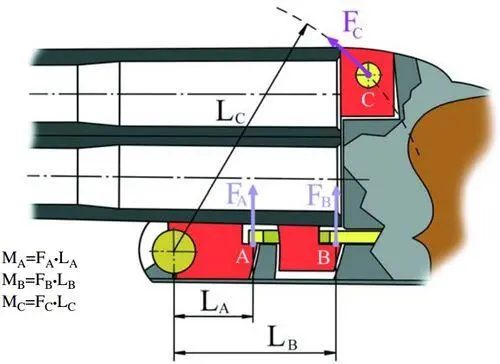

Рис. 5: Величины моментов сил, стремящиеся повернуть стволы вокруг оси шарнира

Многочисленные опыты, проведённые испытательной станцией в Нейманнсвальде (Германия) в 20-е годы XX века убедительно показали, что моменты сил, стремящиеся повернуть стволы вокруг оси шарнира, в точках А, В и С различны по величине (в точке А вращающий момент минимален, в точке С – максимален), однако из-за скоротечности выстрела ни один из них проявиться не успевает (рис. 5). Другими словами, опрокидывающий момент в точке С, теоретически довольно значителен, а фактически равен нулю из какого бы ствола не стреляли – нижнего, верхнего, правого, левого. А для надёжного запирания стволов вполне достаточно одной нижней рамки, контактирующей с крюками в точках А и В, технологичней и дешевле – только в точке В.

Таким образом, подвергать систему запирания ружей дополнительному усилению для удержания стволов от поворота на открывание нет необходимости. В 1920-е годы это поняло большинство оружейников мира, которые пошли по пути введения в конструкцию "переломок" опорных поверхностей, разгружающих шарниры от инерционных нагрузок.

В различных типах ружей функцию оси вращения могут выполнять цельный шарнирный болт, консольные выступы (цапфы), цилиндрические гнёзда глухие и сквозные), круговые пазы. Существуют и другие схемы "подвески" стволов в коробке, однако в современной оружейной индустрии они не получили распространения.

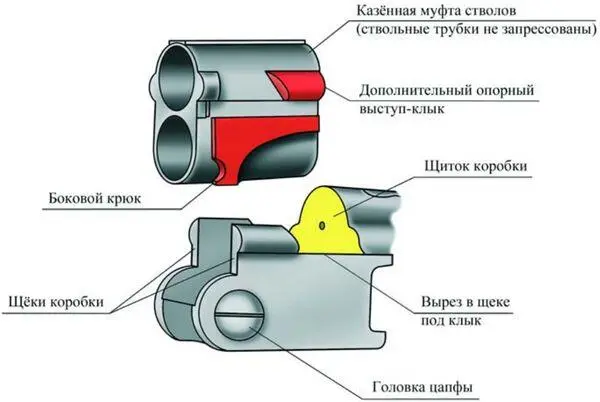

Рис. 6: Дополнительные опорные поверхности в бокфлинте с цапфенной подвеской стволов в виде верхних выступов (клыков), ложащихся в вырезы щёк коробки перед щитком. Фирма "Пьетро Беретта" (Италия, Гардоне Валь Тромпия, патент 1934 года)

В 1934 г. итальянская фирма "Пьетро Беретта" сконструировала свой первый удачный бокфлинт на цапфах модели SO1, положившей начало целой серии знаменитых ружей с индексом SO от начальных букв итальянского слова sovrapposto – вертикалка). В качестве разгружающих элементов были использованы верхние выступы стволов (клыки), опирающиеся в вырезы щёк коробки (рис. 6).

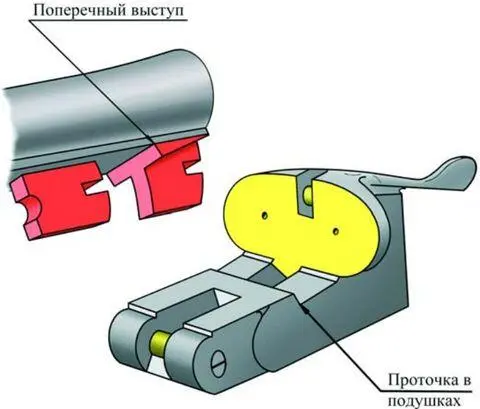

Рис. 7: Затворная система Nimrod в двустволке фирмы "Тиме и Шлегельмильх" (Германия, Зуль, начало XX в.)

Однако многие оружейники задолго до фундаментальных исследований в Нейманнсвальде уже делали успешные попытки создания ружей с полу разгруженными коробками. Одна из первых таких попыток принадлежит зульской фирме "Тиме и Шлегельмильх". В самом начале XX в. фабрика выпустила партию тройников и дорогих садочных горизонталок с затворной системой Nimrod. Дополнительным элементом скрепления в этих ружьях, выполняющим и функцию опорной поверхности, был поперечный выступ в подушках стволов, контактирующий при закрывании оружия с вертикальной проточкой на подушках коробки (рис. 7).

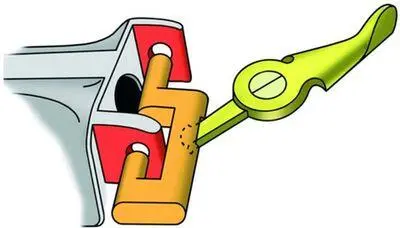

Рис. 8. Кстати, о терминологии. Это не двойной затвор Гринера, а "фирменное блюдо" немецких оружейников – двухзаходное скрепление Густава Керстена (DRP № 141334, около 1900 г. – Ю.М.)

Между тем не совсем понятную на первых взгляд позицию заняли немецкие и австрийские оружейники, которые упорно – на протяжении ста лет – используют в своих вертикалках двухзаходное скрепление Г. Керстена (рис. 8).

Помимо того, что этот запирающий узел не играет никакой роли в удержании стволов от поворота на открывание, он ещё сильно усложняет перезаряжание ружей из-за наличия на казённом срезе двух верхних крюков.

Но не всё так просто в подлунном мире. Оказывается, немецкие и австрийские фирмы используют скрепление Керстена в качестве дополнительной опорной поверхности. Естественно, фасонные болты, заходящие в сквозные гнёзда крюков, подгоняются по минимальному допуску ходовой посадки.
