Юрий Маслов - Затворные системы «переломок»

Разумеется, приведёнными примерами творческая мысль оружейников не ограничивается. В следующих тематических разделах мы не раз вернёмся к предмету нашего разговора.

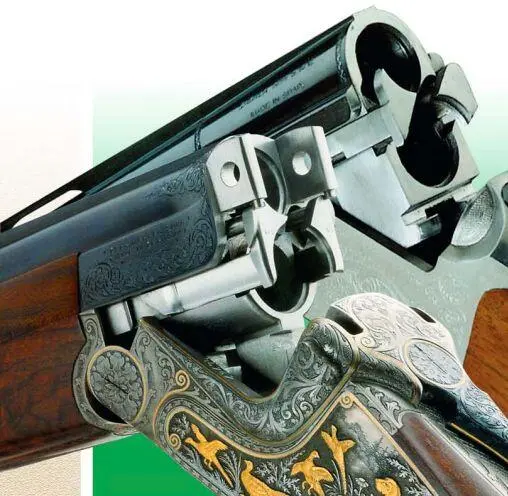

Стволы девяноста процентов современных вертикалок "подвешены" на цельной поперечной оси (ружья группы "браунинг" и "меркель") и цапфах Вудварда.

Начиная с середины XIX в., когда в Европе и США наметился переход от дульнозарядного оружия к "переломкам", заряжавшимся с казны, оружейники запатентовали не менее сотни подвижных соединений стволов с коробкой. Как и полагается в механике, часть изобретений осталась на бумаге, часть дожила до наших дней в единичных, экспериментальных образцах, и лишь незначительное количество жизнеспособных затворных систем материализовалось в оружии, выпускавшемся серийно.

Первые казнозарядные ружья делали с поперечной осью вращения, неразъемно соединявшей коробку с цевьём. К цевью жёстко крепились стволы: в передней части стойкой, а в задней – либо крюком, либо подствольным пальцем. Естественно, при таком способе "подвески" стволов о разгрузке оси не могло быть и речи, в связи с чем затворы ружей быстро расшатывались. В конце 1860-х гг. оружейники почти повсеместно перешли на современный тип опорно-шарнирного сочленения с помощью переднего подствольного крюка и поперечной оси, которую запрессовывали в переднюю часть коробки. Цевье только фиксировало ствольный блок от выпадения при открывании ружья.

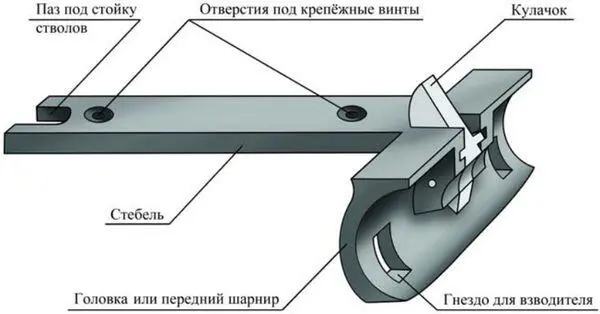

Рис. 9: Основные элементы шарнира цевья бескурковой горизонталки (нажмите для увеличения…).

В большинстве современных моделей ружей подвижная фиксация блока стволов с коробкой обеспечивается шарниром цевья (рис. 9). Его передняя часть, называемая стеблем, упирается в стойку стволов и пристёгивается защёлкой, а головка (или передний шарнир) плотно прилегает к заднему шарниру (см. МР №2, 2006, стр.45) коробки и ограничивает поворот стволов при открывании ружья.

В настоящее время более девяноста процентов поступающих в продажу "переломок" сконструированы на базе двух, наиболее распространённых шарнирных схем: у горизонталок ствольный блок "подвешен" на цельной оси (рис. 10); у вертикалок – либо на оси (ружья группы "меркель" и "браунинг"), либо на цапфах (рис. 11). Цапфы ввинчиваются снаружи в левую и правую подушку коробки и немного выступают изнутри. Впервые такие консольные опоры были внедрены в производство лондонской компанией "Джеймс Вудвард и сыновья" (ВР № 4986, 1913). За истекшие с тех пор 90 лет схема цапфенной подвески принципиально не изменилась. Лишь в 1960-е гг. оружейники начали использовать в бокфлинтах чуть более глубокую посадку стволов за счёт переноса оси вращения почти до уровня середины нижнего ствола, т.е. всего на 2-3 мм выше, чем в первых ружьях Вудварда.

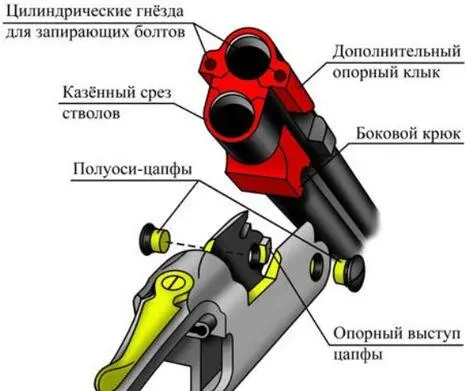

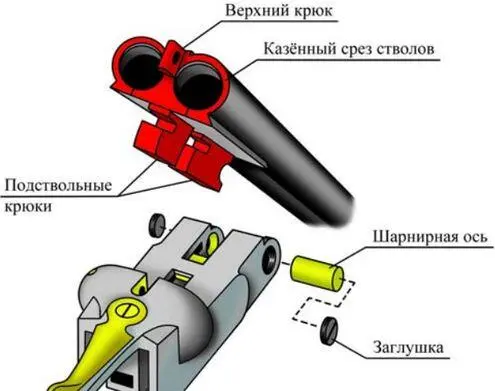

Рис. 10 и 11: Наиболее распространенные шарнирные системы (нажмите для увеличения…).

а – на неподвижной горизонтальной оси (модель ИЖ-54, СССР, Ижевск); 6 – на неподвижных полуосях-цапфах (система Вудварда, серийный бокфлинт фирмы "Пьетро Беретта", Италия, Гардоне Валь Тромпия)

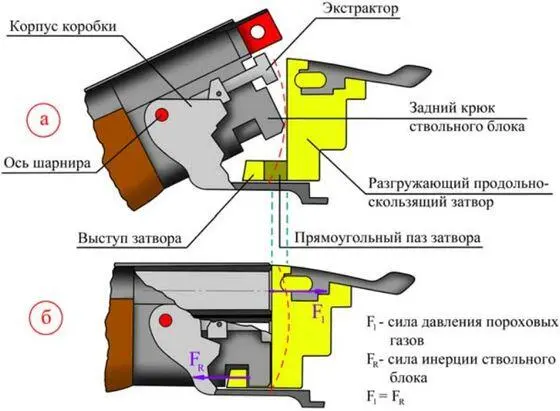

Рис. 12: На ствольных цапфах с поднятой осью вращения и разгружающим продольно-скользящим затвором (система "Збройовка Брно", модель ZH-100, Чехословакия, Брно)

Для решения поставленной задачи чешские инженеры сконструировали коробку, состоящую из двух частей: неподвижной внешней – корпуса и подвижной внутренней, смещавшейся при открывании-закрывании ружья назад. Эта передняя, подпружиненная деталь коробки выполняет функцию продольно скользящего затвора с запиранием в нижней и верхней части. Затвор полностью разгружает корпус от возникающих во время выстрела нагрузок, так как, будучи жёстко соединён со стволами, образует единую систему, работающую не на растяжение, а на сжатие (рис. 126).
